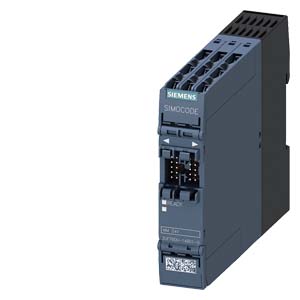

MULTIFUNCTION MODULE, 4 INPUTS AND 2 RELAY OUTPUTS, INPUT VOLTAGE DC 24V, MONOSTABLE RELAY OUTPUTS, ANALOG RESIDUAL CURRENT DETECTION WITH RES. CURRENT TRANSFORMER 3UL23 CONNECTION OF A TEMPERATURE SENSOR PT100/PT1000/KTY/NTC, MAXIMUM 1 MULTIFUNCTION MODULE PER SIMOCODE PRO S BASIC DEVICE
Базовый аппарат, трансформатор тока/ напряжения, модули расширения, модуль обслуживания, соединительный кабель, программные средства параметрирования и диагностики, руководство.
| | MULTIFUNCTION MODULE; 4 INPUTS AND 2 RELAY OUTPUTS; INPUT VOLTAGE DC 24V; MONOSTABLE RELAY OUTPUTS; ANALOG RESIDUAL CURRENT DETECTION WITH RES. CURRENT TRANSFORMER 3UL23 CONNECTION OF A TEMPERATURE SENSOR PT100/PT1000/KTY/NTC; MAXIMUM 1 MULTIFUNCTION MODULE PER SIMOCODE PRO S BASIC DEVICE | |
| Фирменное название продукта | SIRIUS | |
| Категория продукта | ||
| Наименование продукта | Система управления двигателем SIMOCODE pro S | |
| Исполнение продукта | Многофункциональный модуль | |
| Наименование типа продукта | ||
| Заводской номер изделия | ||
| опционального датчика | ||
| контактного модуля из комплекта поставки | ||
| модуля СИД из комплекта поставки | ||
| коммуникационного модуля, входящего в комплект поставки | ||
| держателя, входящего в комплект поставки | ||
| входящего в объём поставки базового выключателя | ||
| прилагаемой приводной головки позиционного выключателя | ||
| привода, входящего в комплект поставки | ||
| входящего в комплект поставки рычага управления | ||
| опционального прибора приведения в действие | ||
| входящих в объём посавки коммутационных контактов | ||
| сигнального устройства, входящего в комплект поставки | ||
| пустого корпуса, входящего в комплект поставки | ||
| входящего в объём поставки полого корпуса с крышкой | ||
| опорной клеммы, входящей в комплект поставки | ||
| присоединяемых расширительных модулей | ||
| входящего в комплект поставки контактора | ||
| 1 входящего в комплект поставки контактора | ||
| 2 входящего в комплект поставки контактора | ||
| 3 входящего в комплект поставки контактора | ||
| входящего в объём поставки силового выключателя | ||
| входящего в объём поставки монтажного комплекта RH | ||
| входящего в объём поставки монтажного комплекта RS | ||
| входящего в комплект поставки адаптера сборной шины | ||
| входящего в комплект поставки соединительного модуля | ||
| прилагаемого адаптера монтажной шины | ||
| входящего в комплект поставки функционального модуля для коммуникации | ||
| входящего в комплект поставки функционального модуля для соединения звезда-треугольник | ||
| принадлежностей, входящих в комплект поставки | ||
| _1 заказуемых комплектующих | ||
| _2 заказуемых комплектующих | ||
| _3 заказуемых комплектующих | ||
| _4 заказуемых комплектующих | ||
| _5 заказуемых комплектующих | ||
| Общие технические данные: | ||
| Описание продукта | ||
| Габаритные размеры контактора комбинируем отвечающий требованиям фирмы | ||
| Функция продукта | ||
| интерфейс управляющего тока для параллельного проводного монтажа | ||
| для напряжения питания защита от неправильной полярности | ||
| Принудительное открывание | ||
| Функция регистрации данных | ||
| Функция диагностики | ||
| защита паролем | ||
| контрольная функция | ||
| сервисная функция | ||
| Компонент продукта | ||
| цифровой вход | да | |
| вход для аналогового температурного датчика | ||
| вход для обнаружения замыкания на землю | да | |
| релейный выход | да | |
| Расширение продукта | ||
| модуль контроля температуры | ||
| модуль измерения тока | ||
| модуль измерения тока/напряжения | ||
| помехоустойчивый цифровой модуль входа/выхода | ||
| модуль контроля защиты от замыкания на землю | ||
| модуль развязки | ||
| цифровой модуль входа/выхода | ||
| блок управления с дисплеем | ||
| блок управления | ||
| аналоговый модуль входа/выхода | ||
| Рабочая кажущаяся мощность расчетное значение | ||
| Мощность потерь [Вт] всего типовое | ||
| Напряжение изоляции | ||
| расчетное значение | ||
| для категории перенапряжения III согласно IEC 60664 при степени загрязнения 3 расчетное значение | ||
| при степени загрязнения 3 расчетное значение | 300 V | |
| Степень загрязнения | ||
| Прочность по отношению к импульсному напряжению расчетное значение | 4 000 V | |
| Максимально допустимое напряжение для надёжного размыкания | ||
| между цепью вспомогательного тока и цепью вспомогательного тока | ||
| между цепью тока управления и цепью вспомогательного тока | ||
| между силовой и вспомогательной цепями | ||
| Степень защиты IP | IP20 | |
| с лицевой стороны | ||
| корпуса | ||
| для подключаемой клеммы | ||
| Стойкость к шоку | ||
| согласно IEC 60068-2-27 | 15г / 11 мсек | |
| Виброустойчивость | ||
| согласно IEC 60068-2-6 | 1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г | |
| Частота коммутации максимальное | ||
| Характеристика коммутационного процесса | моностабильный | |
| коммутационная способность по току замыкающих контактов выходов реле при AC-15 | ||
| при 24 В | 6 A | |
| при 120 В | 6 A | |
| при 230 В | 3 A | |
| коммутационная способность по току замыкающих контактов выходов реле при DC-13 | ||
| при 24 В | 2 A | |
| при 60 В | 0,55 A | |
| при 125 В | ||
| Механический срок службы (коммутационные циклы) | ||
| типовое | 10 000 000 | |
| — примечание | ||
| в качестве продолжительности эксплуатации на направление срабатывания типовое | ||
| главных контактов типовое | ||
| вспомогательных контактов типовое | ||
| сигнальных контактов типовое | ||
| Механический срок службы (коммутационные циклы) | ||
| контактора типовое | ||
| контактора с насаженным электронным вспомогательным блоком выключателей типовое | ||
| контактора с насаженным вспомогательным блоком выключателей типовое | ||
| Механический срок службы (коммутационные циклы) | ||
| с контактором 3RT2.3 | ||
| с контактором 3RT2.2 | ||
| электрический срок службы (коммутационные циклы) | ||
| типовое | 100 000 | |
| при AC-1 при 380/415 В при 50/60 Гц | ||
| при AC-1 при 400 В типовое | ||
| при AC-1 при 690 В при 50/60 Гц | ||
| при AC-3 при 380/415 В при 50/60 Гц | ||
| при AC-3 при 690 В при 50/60 Гц | ||
| при AC-15 при 230 В типовое | ||
| электрический срок службы (коммутационные циклы) при DC-21 A при 1000 В | ||
| электрический срок службы (коммутационные циклы) | ||
| при DC-22 A при 250 В | ||
| при AC-22 A при 380/415 В при 50/60 Гц | ||
| при DC-22 A при 500 В | ||
| при DC-22 A при 600 В | ||
| при AC-22 A при 690 В при 50/60 Гц | ||
| электрический срок службы (коммутационные циклы) | ||
| при DC-23 A при 220 В | ||
| при DC-23 A при 250 В | ||
| при AC-23 A при 380/415 В при 50/60 Гц | ||
| при DC-23 A при 440 В | ||
| при DC-23 A при 500 В | ||
| при DC-23 A при 600 В | ||
| при AC-23 A при 690 В при 50/60 Гц | ||
| электрический срок службы (коммутационные циклы) контактов при 2 А при AC-15 при 230 В | ||
| электрический срок службы (коммутационные циклы) вспомогательных контактов | ||
| при DC-13 при 6 А при 24 В типовое | ||
| при AC-15 при 6 А при 230 В типовое | ||
| электрический срок службы (коммутационные циклы) сигнальных контактов | ||
| при DC-13 при 6 А при 24 В типовое | ||
| при AC-15 при 6 А при 230 В типовое | ||
| электрический срок службы (коммутационные циклы) для релейных выходов максимальное примечание | ||
| электрический срок службы (коммутационные циклы) с контакторами 3RT1015 до 3RT1015 типовое | ||
| электрический срок службы (коммутационные циклы) с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 типовое | ||
| Количество электрических коммутационных циклов в час с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 | ||
| термический ток | ||
| Тепловой кратковременный ток ограничен до 10 с | ||
| Время восстановления | ||
| после отключения питания типовое | ||
| после размыкания цепей безопасности типовое | ||
| после срабатывания защиты от перегрузки при автоматическом сбросе типовое | ||
| после срабатывания защиты от перегрузки при дистанционном сбросе | ||
| после срабатывания защиты от перегрузки при ручном сбросе | ||
| Матеиал корпуса головки выключателя | ||
| Тип координации | ||
| Тип взрывозащиты | ||
| Условное обозначение | ||
| согласно DIN EN 61346-2 | ||
| согласно DIN EN 81346-2 | F | |
| Ток длительной нагрузки замыкающих контактов выходов реле | ||
| при 50 °C | 6 A | |
| при 60 °C | 5 A | |
| Удерживающая сила | ||
| согласно DIN EN ISO 14119 | ||
| Принцип действия | ||
| Точность повторения | ||
| Тип кривой входа | ||
| Электромагнитная совместимость: | ||
| ЭМС излучение помех | ||
| согласно IEC 60947-1 | класс A | |
| согласно IEC 61000-6-3 | ||
| ЭМС помехоустойчивость согласно IEC 60947-1 | соответствует классу резкости 3 | |
| Помехоустойчивость к магнитным полям с техническими частотами согласно EN 61000-4-8 | ||
| Проводная интерференция | ||
| вследствие импульса согласно IEC 61000-4-4 | 2 кВ (порты питания) / 1 кВ (сигнальные порты) | |
| вследствие наброса согласно IEC 61000-4-5 | ||
| вследствие наброса проводник-земля согласно IEC 61000-4-5 | 2 kV | |
| вследствие наброса проводник-проводник согласно IEC 61000-4-5 | 1 кВ | |
| вследствие высокочастотного излучения согласно IEC 61000-4-6 | 10 B | |
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m | |
| Электростатическая разрядка согласно IEC 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
| связанное с проводкой ВЧ-излучение помех согласно CISPR11 | соответствует пределу чувствительности A | |
| связанное с полем ВЧ-излучение помех согласно CISPR11 | соответствует пределу чувствительности A | |
| Входы/ Выходы: | ||
| Функция продукта | ||
| возможность параметрирования входов | да | |
| возможность параметрирования выходов | да | |
| Количество входов | 4 | |
| для подключения термистора | ||
| Исполнение входа | ||
| Вход каскадирования/эксплутационное включение | ||
| Вход обратной связи | ||
| Пусковой вход | ||
| количество цифровых входов | ||
| примечание | ||
| с общим опорным потенциалом | 4 | |
| обеспечивающий безопасность | ||
| исполнение цифровых входов | ||
| тип 1 согласно IEC 61131 | нет | |
| тип 2 согласно IEC 61131 | да | |
| Количество аналоговых входов | ||
| Количество входов датчиков | ||
| 1- или 2-канальных | ||
| двухканальный | ||
| для обнаружения замыкания на землю | 1 | |
| для измерения температуры | 1 | |
| для датчиков IEPE | ||
| для датчиков MEMS | ||
| Количество отключающих выходов | ||
| Количество входов числа оборотов | ||
| Входное напряжение | ||
| Входное напряжение на цифровом входе при постоянном токе расчетное значение | 24 V | |
| Ток на входе | ||
| Количество выходов | 2 | |
| Количество выходов в качестве контактного коммутационного элемента | 2 | |
| в качестве размыкающего контакта | ||
| — для функции оповещения включающийся без выдержки времени | ||
| — обеспечивающий безопасность включающийся без выдержки времени | ||
| в качестве замыкающего контакта | ||
| — для функции оповещения включающийся без выдержки времени | ||
| — обеспечивающий безопасность включающийся без выдержки времени | ||
| Количество выходов в качестве бесконтактного полупроводникового переключающего элемента | ||
| Количество цифровых выходов | ||
| примечание | ||
| Количество аналоговых выходов | ||
| Количество сигнальных выходов | ||
| Количество выходов полупроводников | 0 | |
| для функции оповещения | ||
| обеспечивающий безопасность | ||
| Выходное напряжение | ||
| Выходное напряжение 1 лампового трансформатора расчетное значение | ||
| Вид напряжения выходного напряжения | ||
| Выходной ток | ||
| Ток на выходе максимальное | ||
| Характеристика выхода с защитой от коротких замыканий | ||
| Исполнение коммутируемого выхода | ||
| сигнальных выходов | ||
| Длина проводки для цифровых сигналов максимальное | 300 m | |
| Длина проводки для подключения термистора | ||
| при поперечном сечении провода = 0,5 мм максимальное | ||
| при поперечном сечении провода = 1,5 мм максимальное | ||
| при поперечном сечении провода = 2,5 мм максимальное | ||
| Интерфейсы: | ||
| Количество интерфейсов | ||
| согласно Modbus RTU | ||
| согласно PROFINET | ||
| согласно PROFIBUS | ||
| Функция защиты/ контроля: | ||
| Функция продукта | ||
| Асимметричная идентификация | ||
| анализ тока блокировки | ||
| контроль коэффициента мощности | ||
| Идентификация заземления на землю | да | |
| Идентификация выпадения фазы | ||
| Идентификация чередования фаз | ||
| регистрация напряжения | ||
| контроль количества пусков | ||
| Идентификация повышенного напряжения | ||
| Идентификация пониженного тока 1 фаза | ||
| Идентификация пониженного напряжения | ||
| Идентификация пониженного тока 1 фаза | ||
| измерение активной мощности | ||
| контроль активной мощности | ||
| Класс срабатывания | ||
| Время задержки отключения | ||
| выполнение размыкателя при перегрузке | ||
| Отключающая способность рабочего тока короткого замыкания (Ics) | ||
| при 400 В | ||
| при 500 В расчетное значение | ||
| при 690 В расчетное значение | ||
| Отключающая способность рабочего тока короткого замыкания (Ics) при переменном токе | ||
| при 240 В расчетное значение | ||
| при 400 В расчетное значение | ||
| при 500 В расчетное значение | ||
| при 690 В расчетное значение | ||
| Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) | ||
| при 400 В расчетное значение | ||
| при 500 В расчетное значение | ||
| при 690 В расчетное значение | ||
| Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) | ||
| при переменном токе при 240 В расчетное значение | ||
| при переменном токе при 400 В расчетное значение | ||
| при переменном токе при 500 В расчетное значение | ||
| при переменном токе при 690 В расчетное значение | ||
| при перем. токе 480 Y/277 В согласно UL 489 расчетное значение | ||
| Отключающая способность тока короткого замыкания (Icn) | ||
| при 1 токопроводе при постоянном токе при DC расчетное значение | ||
| при 2 токопроводах в ряд при постоянном токе при 300 В расчетное значение | ||
| при 3 токопроводах в ряд при постоянном токе при DC расчетное значение | ||
| Значение срабатывания по току | ||
| триггера короткого замыкания без выдержки времени | ||
| защиты от замыкания на землю минимально | ||
| Время срабатывания защиты от замыкания на землю в установившемся состоянии | ||
| Рабочий диапазон защиты замыкания на землю относительно значения регулирования тока | ||
| минимально | ||
| максимальное | ||
| Исполнение сенсорного датчика | ||
| для измерения температуры с возможностью подключения | PT100 / PT1000 / KTY83-110 / KTY84 / NTC | |
| для обнаружения замыкания на землю с возможностью подключения | 3UL23 | |
| Функции защиты двигателя: | ||
| Функция продукта | ||
| регистрация тока | ||
| Защита от перегрузки | ||
| оценка защиты двигателя термисторами | ||
| пороговое значение сопротивления термистора | ||
| параметр возврата сопротивления термистора | ||
| каскадное подключение при избыточном кольце при времени реконфигурации < 0,3 с | ||
| Группа взрывозащищенных устройств и категория взрывозащиты согласно директиве по изготовлению продукции ATEX 94/9/ЕС | ||
| Функции управления двигателем: | ||
| Функция продукта | ||
| реле перегрузки с возможностью параметризации | ||
| включение силового выключателя | ||
| прямой пуск | ||
| поворотный пуск | ||
| соединение звезда - треугольник | ||
| реверсивное переключение по схеме звезда/треугольник | ||
| схема Dahlander | ||
| реверсивное переключение по схеме Dahlander | ||
| схема переключателя полюсов | ||
| реверсивное переключение переключателя полюсов | ||
| включение задвижки | ||
| включение клапана | ||
| Продуктивная функция: | ||
| Функция продукта возможность параметрирования | ||
| Пригодность к взаимодействию управление прессами | ||
| Пригодность к использованию соединитель приборов 3ZY12 | ||
| Пригодность к использованию | ||
| контроль беспотенциальных датчиков | ||
| контроль потенциальных датчиков | ||
| контроль магнитных выключателей | ||
| Защитный выключатель | ||
| контур тока с обеспечением безопасности | ||
| Связь/ протокол: | ||
| Исполнение интерфейса | ||
| Функция продукта Коммуникация через шину | ||
| Протокол осуществляется поддержка | ||
| PROFIBUS DP-протокол | ||
| протокол PROFINET | ||
| PROFINET IO | ||
| протокол PROFIsafe | ||
| Modbus RTU | ||
| LLDP | ||
| протокол разрешения адресов (ARP) | ||
| SNMP | ||
| HTTPS | ||
| сервер OPC UA | ||
| NTP | ||
| характеристика избыточности MRP | ||
| Исполнение интерфейса протокол PROFINET | ||
| Протокол осуществляется поддержка | ||
| протокол AS-Interface | ||
| протокол IO-Link | ||
| Функция продукта | ||
| Интерфейс управляющего тока с IO-Link | ||
| веб-сервер | ||
| устройство совместного доступа | ||
| на интерфейсе Ethernet автосогласование | ||
| на интерфейсе Ethernet автоопределение скорости | ||
| характеристика избыточности MRRT | ||
| осуществляется поддержка избыточность системы PROFINET | ||
| поддерживает измеряемые величины PROFIenergy | ||
| поддерживает выключение PROFIenergy | ||
| Скорость передачи IO-Link | ||
| Длительность цикла точка-точка между ведущим блоком и компонентом IO-Link минимально | ||
| Тип электропитания по IO-Link Master | ||
| Объем данных | ||
| диапазона адреса входов при циклической передаче всего | ||
| диапазона адреса выходов при циклической передаче всего | ||
| Исполнение электрического подключения интерфейса связи | ||
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | любой | |
| рекомендуемое | ||
| Вид крепления передняя установка | ||
| Вид крепления | ||
| последовательный монтаж | ||
| модулей и принадлежностей | ||
| переключающих элементов, патронов и принадлежностей | ||
| Высота | 100 mm | |
| Ширина | 22,5 mm | |
| Глубина | 124,5 mm | |
| соблюдаемое расстояние | ||
| при рядном монтаже | ||
| — спереди | ||
| — сзади | ||
| — сверху | ||
| — снизу | ||
| — сбоку | ||
| до заземленных частей | ||
| — спереди | ||
| — сзади | ||
| — сверху | ||
| — сбоку | ||
| — снизу | ||
| до находящихся под напряжением частей | ||
| — спереди | ||
| — сзади | ||
| — сверху | ||
| — снизу | ||
| — сбоку | ||
| Подсоединения/ клеммы: | ||
| Функция продукта | ||
| съемная клемма для цепи главного тока | ||
| съемная клемма для цепи вспомогательного тока и цепи тока управления | да | |
| Исполнение электрического подключения | ||
| входов и выходов | ||
| на входе | ||
| на выходе | ||
| для главной электрической цепи | ||
| для вспомогательных цепей и цепей управления | винтовой зажим | |
| Расположение электрических подключений для главной электрической цепи | ||
| Исполнение электрического подключения на корпусе | ||
| Вид подключаемых поперечных сечений проводов | ||
| однопроводный | 1x (0,5 ... 2,5 мм), 2x ( 0,5 ... 1,5 мм) | |
| однопроводный с обработкой концов жил | ||
| однопроводный без заделки концов кабеля | ||
| тонкопроволочный с обработкой концов жил | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | |
| тонкопроволочный без заделки концов кабеля | ||
| при проводах AWG | ||
| при проводах AWG однопроводный | 1x (20 ... 14), 2x (20 ... 16) | |
| при проводах AWG многопроводный | ||
| Вид подключаемых поперечных сечений проводов | ||
| для главных контактов | ||
| — однопроводный | ||
| — многопроводный | ||
| — одножильного или многожильного | ||
| — тонкопроволочный с обработкой концов жил | ||
| — тонкопроволочный без заделки концов кабеля | ||
| для главных контактов для кабельного наконечника JIS | ||
| при проводах AWG для главных контактов | ||
| для кабельного наконечника согласно DIN-стандарту для главных контактов | ||
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных контактов | ||
| — однопроводный | ||
| — однопроводный с обработкой концов жил | ||
| — одножильного или многожильного | ||
| — тонкопроволочный с обработкой концов жил | ||
| — тонкопроволочный без заделки концов кабеля | ||
| при проводах AWG для вспомогательных контактов | ||
| при проводах AWG для вспомогательных контактов однопроводный | 1x (20 ... 14), 2x (20 ... 16) | |
| при проводах AWG для вспомогательных контактов многопроводный | ||
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных и управляющих контактов | ||
| — однопроводный | ||
| — тонкопроволочный с обработкой концов жил | ||
| — тонкопроволочный без заделки концов кабеля | ||
| при проводах AWG для вспомогательных и управляющих контактов | ||
| Вид подключаемого минимального поперечного сечения для главных контактов при AC-6b | ||
| при 40 °C | ||
| при 60 °C | ||
| Крутящий момент затяжки | ||
| при кольцевом кабельном наконечнике | ||
| — для главных контактов | ||
| — для вспомогательных контактов | ||
| при винтовом соединении | 0,6 ... 0,8 N·m | |
| наружный диаметр используемого кольцевого кабельного наконечника максимальное | ||
| Крутящий момент затяжки | ||
| для главных контактов при винтовом соединении | ||
| для вспомогательных контактов при винтовом соединении | ||
| Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении | ||
| Крутящий момент затяжки (фут-дюйм) | ||
| при винтовом соединении | 5,2 ... 7 lbf·in | |
| для главных контактов при винтовом соединении | ||
| для вспомогательных и управляющих контактов при винтовом соединении | ||
| Исполнение ствола отвертки | ||
| Исполнение резьбы соединительного болта | ||
| для главных контактов | ||
| вспомогательных и управляющих контактов | ||
| Длина оголенного провода провода | ||
| для главных контактов | ||
| для вспомогательных и управляющих контактов | ||
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря | 2 000 m | |
| Высота установки при высоте над уровнем моря расчетное значение | ||
| Высота установки при высоте над уровнем моря максимальное | 4 000 m | |
| Температура окружающей среды | ||
| расчетное значение | ||
| во время эксплуатации | -25 ... +60 °C | |
| во время эксплуатации примечание | ||
| во время хранения | -40 ... +80 °C | |
| во время транспортировки | -40 ... +80 °C | |
| во время хранения и транспортировки | ||
| — минимально примечание | ||
| — максимальное примечание | ||
| при монтажной высоте 3000 м во время эксплуатации максимальное | 50 °C | |
| при монтажной высоте 4000 м во время эксплуатации максимальное | 40 °C | |
| Температурная компенсация | ||
| экологическая категория во время эксплуатации согласно IEC 60721 | 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | |
| Термический класс согласно IEC 60085 | ||
| Температура рабочей среды | ||
| Относительная влажность воздуха во время эксплуатации | 10 ... 95 % | |
| Давление воздуха | ||
| во время эксплуатации | ||
| во время хранения | ||
| согласно SN 31205 | ||
| химическая стойкость | ||
| против минерального масла | ||
| против воды | ||
| против жира | ||
| Категория взрывозащиты для пыли | ||
| Ток полной нагрузки (FLA) для 3-фазного электродвигателя | ||
| при 480 В расчетное значение | ||
| при 600 В расчетное значение | ||
| отдаваемая механическая мощность [л.с] | ||
| для 1-фазного двигателя трехфазного тока | ||
| — при 110/120 В расчетное значение | ||
| — при 230 В расчетное значение | ||
| для 3-фазного электродвигателя | ||
| — при 200/208 В расчетное значение | ||
| — при 220/230 В расчетное значение | ||
| — при 460/480 В расчетное значение | ||
| — при 575/600 В расчетное значение | ||
| Допустимая нагрузка вспомогательных контактов согласно UL | B300 / R300 | |
| защита от коротких замыканий | ||
| Функция продукта Защита от короткого замыкания | ||
| Исполнение защиты при коротком замыкании | ||
| на выход | предохранительные вставки: gG 6A, flink 10A (IEC 60947-5-1), модульный автоматический выключатель для защиты линий C-Char: 1,6A (IEC 60947-5-1) или 6A (I_K < 500A) | |
| выполнение размыкателя короткого напряжения | ||
| Исполнение автоматического выключателя максимального тока и расцепителя при коротком замыкании | ||
| Условный ток короткого замыкания (Iq) | ||
| при 690 В согласно IEC 60947-4-1 расчетное значение | ||
| при 400 В согласно IEC 60947-4-1 расчетное значение | ||
| при 500 В согласно IEC 60947-4-1 расчетное значение | ||
| Исполнение плавкой вставки предохранителя | ||
| для защиты от короткого замыкания основной цепи тока | ||
| — необходимое | ||
| — при типе координации 1 необходимое | ||
| — при типе координации 2 необходимое | ||
| для защиты от короткого замыкания вспомогательного переключателя необходимое | ||
| для защиты от короткого замыкания сигнального выключателя расцепителя короткого замыкания необходимое | ||
| для защиты от короткого замыкания сигнального выключателя расцепителя перегрузки необходимое | ||
| для защиты цепи разблокировки реле от короткого замыкания необходимое | ||
| Исполнение плавкой вставки предохранителя для IT-сети для защиты от короткого замыкания основной цепи тока | ||
| при 240 В | ||
| при 400 В | ||
| при 500 В | ||
| при 690 В | ||
| Вид команды | ||
| Безопасность: | ||
| Исполнение безопасного монтажа кабельной проводки входов | ||
| Исполнение цепи обратной связи | ||
| Значение В10 | ||
| при низкой частоте запроса согласно SN 31920 | ||
| при высоком уровне согласно SN 31920 | ||
| Общий уровень безопасности (SIL) согласно IEC 61508 | ||
| уровень производительности (PL) согласно EN ISO 13849-1 | ||
| Категория остановки по стандарту DIN EN 60204-1 | ||
| Доля надежных отказов (SFF) | ||
| Доля опасных отказов | ||
| при низкой частоте запроса согласно SN 31920 | ||
| при высоком уровне согласно SN 31920 | ||
| Частота отказов (значение интенсивности отказов) | ||
| при низкой частоте запроса согласно SN 31920 | ||
| при высоком уровне согласно SN 31920 | ||
| Функция продукта зеркальный контакт согласно IEC 60947-4-1 | ||
| Вероятность опасного сбоя в час (PFHD) при высоком уровне согласно EN 62061 | ||
| Средняя вероятность отказа на запрос (PFDavg) при низкой частоте запроса согласно IEC 61508 | ||
| Среднее время до отказа (MTTF) при высоком уровне | ||
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | ||
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | |
| Категория согласно EN 954-1 | ||
| Данные по механике: | ||
| Исполнение кабельного ввода | ||
| Исполнение разъемного соединения | ||
| Исполнение блокировки | ||
| вид кабельного отвода | ||
| Исполнение разгрузки натяжения | ||
| Исполнение фиксатора штекера | ||
| Исполнение привода реле | ||
| Компонент продукта Цоколь со штырьками | ||
| Вид вентиляции | ||
| Разделение потенциала: | ||
| Исполнение разделения потенциала | Безопасное разделение согласно IEC 60947-1 для всех электрических цепей | |
| примечание | Учитывать отчет об испытании № 2668 | |
| Разделение потенциалов | ||
| между входом и выходом | ||
| между выходами | ||
| между входами | ||
| между питанием напряжением и другими контурами тока | ||
| Цепь главного тока: | ||
| Количество замыкающих контактов для главных контактов | ||
| Количество размыкающих контактов для главных контактов | ||
| Исполнение коммутационного контакта | ||
| регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки | ||
| Формула для допустимого тока включения, предельный ток | ||
| Формула для допустимого тока выключения, предельный ток | ||
| Исполнение защиты двигателя | ||
| Отдаваемая механическая мощность для четырёхполюсного трёхфазного двигателя | ||
| при 400 В расчетное значение | ||
| при 500 В расчетное значение | ||
| при 690 В расчетное значение | ||
| рабочее напряжение | ||
| расчетное значение | ||
| расчетное значение | ||
| при функции дистанционного сбрасывания при постоянном токе | ||
| при переменном токе | ||
| — расчетное значение | ||
| — при 50 Гц расчетное значение | ||
| — при 60 Гц расчетное значение | ||
| — при 60 Гц расчетное значение | ||
| при AC-3 расчетное значение максимальное | ||
| при постоянном токе расчетное значение | ||
| рабочее напряжение 1 | ||
| при переменном токе | ||
| — при 50 Гц расчетное значение | ||
| — при 60 Гц расчетное значение | ||
| при постоянном токе расчетное значение | ||
| Рабочая частота расчетное значение | ||
| Относительный симметричный допуск рабочей частоты | ||
| Рабочий диапазон относительно рабочего напряжения при переменном токе | ||
| при 50 Гц | ||
| при 60 Гц | ||
| Рабочий ток расчетное значение | ||
| Рабочий ток минимально | ||
| Рабочий ток | ||
| при переменном токе при 400 В расчетное значение | ||
| при AC-1 при 400 В | ||
| — расчетное значение | ||
| — при температуре окружающей среды 40 °C расчетное значение | ||
| — при температуре окружающей среды 60 °C расчетное значение | ||
| при AC-1 до 690 В | ||
| — при температуре окружающей среды 40 °C расчетное значение | ||
| — при температуре окружающей среды 60 °C расчетное значение | ||
| при AC-2 при 400 В расчетное значение | ||
| при AC-2 при AC-3 при 400 В | ||
| — на замыкающий контакт расчетное значение | ||
| — на размыкающий контакт расчетное значение | ||
| при AC-3 | ||
| — при 400 В расчетное значение | ||
| — при 500 В расчетное значение | ||
| — при 690 В расчетное значение | ||
| при AC-4 при 400 В расчетное значение | ||
| при AC-43 | ||
| — при 400 В расчетное значение | ||
| — при 500 В расчетное значение | ||
| — при 690 В расчетное значение | ||
| при AC-51 расчетное значение | ||
| при AC-6b при 690 В при температуре окружающей среды 40 °C расчетное значение | ||
| Рабочий ток | ||
| при 1 токопроводе при DC-1 | ||
| — при 24 В расчетное значение | ||
| — при 110 В расчетное значение | ||
| — при 220 В расчетное значение | ||
| — при 440 В расчетное значение | ||
| — при 600 В расчетное значение | ||
| при 2 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | ||
| — при 110 В расчетное значение | ||
| — при 220 В расчетное значение | ||
| — при 440 В расчетное значение | ||
| — при 600 В расчетное значение | ||
| при 3 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | ||
| — при 110 В расчетное значение | ||
| — при 220 В расчетное значение | ||
| — при 440 В расчетное значение | ||
| — при 600 В расчетное значение | ||
| Рабочий ток | ||
| при 1 токопроводе при DC-3 при DC-5 | ||
| — при 24 В расчетное значение | ||
| — при 24 В на размыкающий контакт расчетное значение | ||
| — при 24 В на замыкающий контакт расчетное значение | ||
| — при 110 В расчетное значение | ||
| — при 110 В на размыкающий контакт расчетное значение | ||
| — при 110 В на замыкающий контакт расчетное значение | ||
| — при 220 В расчетное значение | ||
| — при 220 В на размыкающий контакт расчетное значение | ||
| — при 220 В на замыкающий контакт расчетное значение | ||
| — при 440 В расчетное значение | ||
| — при 440 В на размыкающий контакт расчетное значение | ||
| — при 440 В на замыкающий контакт расчетное значение | ||
| — при 600 В расчетное значение | ||
| при 2 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | ||
| — при 110 В на размыкающий контакт расчетное значение | ||
| — при 110 В на замыкающий контакт расчетное значение | ||
| — при 220 В расчетное значение | ||
| — при 220 В на размыкающий контакт расчетное значение | ||
| — при 220 В на замыкающий контакт расчетное значение | ||
| — при 24 В расчетное значение | ||
| — при 24 В на размыкающий контакт расчетное значение | ||
| — при 24 В на замыкающий контакт расчетное значение | ||
| — при 440 В расчетное значение | ||
| — при 440 В на размыкающий контакт расчетное значение | ||
| — при 440 В на замыкающий контакт расчетное значение | ||
| — при 600 В расчетное значение | ||
| при 3 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | ||
| — при 220 В расчетное значение | ||
| — при 24 В расчетное значение | ||
| — при 440 В расчетное значение | ||
| — при 600 В расчетное значение | ||
| Эксплуатационная мощность | ||
| расчетное значение | ||
| при AC-1 | ||
| — при 230 В расчетное значение | ||
| — при 230 В при 60 °C расчетное значение | ||
| — при 400 В расчетное значение | ||
| — при 400 В при 60 °C расчетное значение | ||
| — при 690 В расчетное значение | ||
| — при 690 В при 60 °C расчетное значение | ||
| при AC-2 при 400 В расчетное значение | ||
| при AC-2 при AC-3 | ||
| — при 230 В на размыкающий контакт расчетное значение | ||
| — при 230 В на замыкающий контакт расчетное значение | ||
| — при 400 В на размыкающий контакт расчетное значение | ||
| — при 400 В на замыкающий контакт расчетное значение | ||
| при AC-3 | ||
| — при 230 В расчетное значение | ||
| — при 400 В расчетное значение | ||
| — при 500 В расчетное значение | ||
| — при 690 В расчетное значение | ||
| при AC-4 при 400 В расчетное значение | ||
| при AC-43 | ||
| — при 400 В расчетное значение | ||
| — при 500 В расчетное значение | ||
| — при 690 В расчетное значение | ||
| Эксплуатационная мощность для трёхфазного двигателя | ||
| расчетное значение | ||
| при 400 В при 50 Гц минимально | ||
| при 400 В при 50 Гц максимальное | ||
| Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4 | ||
| при 400 В расчетное значение | ||
| при 690 В расчетное значение | ||
| Рабочий ток плавкой вставки предохранителя расчетное значение | ||
| Рабочий ток автоматического выключателя при переменном токе расчетное значение | ||
| Частота включений на холостом ходу | ||
| Частота коммутации | ||
| при AC-41 согласно IEC 60947-6-2 максимальное | ||
| при AC-43 согласно IEC 60947-6-2 максимальное | ||
| Крутизна напряжения на тиристоре для главных контактов максимально допустимое | ||
| Обратное напряжение на тиристоре для главных контактов максимально допустимое | ||
| Блокирующий ток тиристора | ||
| Температура выхода из диапазона | ||
| Прочность по отношению к импульсному току расчетное значение | ||
| Значение I2t максимальное | ||
| Цепь тока управления/ управление: | ||
| Вид напряжения | ||
| Вид напряжения управляющего напряжения питания | ||
| относительный отрицательный допуск частоты управляющего напряжения питания | ||
| относительный положительный допуск частоты управляющего напряжения питания | ||
| Управляющее напряжение питания при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 50 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| относительный отрицательный допуск управляющего напряжения питания при переменном токе при 60 Гц | ||
| относительный положительный допуск управляющего напряжения питания при переменном токе при 60 Гц | ||
| Управляющее напряжение питания при постоянном токе расчетное значение | ||
| относительный отрицательный допуск управляющего напряжения питания при постоянном токе | ||
| относительный положительный допуск управляющего напряжения питания при постоянном токе | ||
| Управляющее напряжение питания 1 при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 50 Гц | ||
| при 60 Гц расчетное значение | ||
| при 60 Гц | ||
| Управляющее напряжение питания 1 | ||
| при постоянном токе расчетное значение | ||
| при постоянном токе | ||
| Управляющее напряжение питания 2 при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 50 Гц | ||
| при 60 Гц расчетное значение | ||
| при 60 Гц | ||
| Управляющее напряжение питания 2 при постоянном токе расчетное значение | ||
| Управляющее напряжение питания при переменном токе | ||
| при 50 Гц Конечное значение для сигнала <0>-распознавание | ||
| при 60 Гц Конечное значение для сигнала <0>-распознавание | ||
| Управляющее напряжение питания при постоянном токе Конечное значение для сигнала <0>-распознавание | ||
| Частота напряжения питания для вспомогательных цепей и цепей управления расчетное значение | ||
| Частота питающего напряжения цепи управления 1 расчетное значение | ||
| Частота питающего напряжения цепи управления 2 расчетное значение | ||
| Мощность на удержание | ||
| при переменном токе максимальное | ||
| при постоянном токе максимальное | ||
| симметричный допуск частоты сети | ||
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе | ||
| при 50 Гц | ||
| при 60 Гц | ||
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе | ||
| Исполнение ограничителя перенапряжения | ||
| Ток в цепи управления при минимальном управляющем напряжении питания | ||
| при переменном токе | ||
| при постоянном токе | ||
| Ток в цепи управления | ||
| при переменном токе расчетное значение | ||
| при постоянном токе расчетное значение | ||
| Кажущаяся мощность втягивания электромагнитной катушки при переменном токе | ||
| Коэффициент мощности индуктивный при мощности втягивания катушки | ||
| Кажущаяся мощность на удержание электромагнитной катушки при переменном токе | ||
| Коэффициент мощности индуктивный при мощности удержания катушки | ||
| принятая активная мощность электромагнитной катушки | ||
| Мощность втягивания электромагнитной катушки при постоянном токе | ||
| Мощность на удержание электромагнитной катушки при постоянном токе | ||
| Исполнение управления коммутационного привода | ||
| Вспомогательный контур: | ||
| Расширение продукта Вспомогательный выключатель | ||
| Исполнение вспомогательного выключателя | ||
| Количество размыкающих контактов | ||
| для вспомогательных контактов | ||
| — примечание | ||
| — пристраиваемые | ||
| — на каждое направление вращения | ||
| — включающийся без выдержки времени | ||
| — включающийся с выдержкой времени | ||
| — включающийся с отставанием | ||
| — включающийся с перекрыванием | ||
| обеспечивающий безопасность | ||
| включающийся с выдержкой времени | ||
| Количество замыкающих контактов | ||
| для вспомогательных контактов | ||
| — примечание | ||
| — пристраиваемые | ||
| — на каждое направление вращения | ||
| — включающийся без выдержки времени | ||
| — включающийся с выдержкой времени | ||
| — включающийся с опережением | ||
| — включающийся с перекрыванием | ||
| обеспечивающий безопасность | ||
| включающийся с выдержкой времени | ||
| триггера короткого замыкания без выдержки времени для сигнального контакта | ||
| Количество переключающих контактов | ||
| для вспомогательных контактов | ||
| вспомогательных контактов включающийся без выдержки времени | ||
| зависящего от тока расцепителя перегрузки для сигнального контакта | ||
| Кодовый номер и кодовое буквенное обозначение коммутационных элементов | ||
| Рабочий ток при AC-15 при 230 В расчетное значение | ||
| Рабочий ток при AC-15 при 400 В расчетное значение | ||
| Рабочий ток/при АС-15/при 500 В/расчетное значение | ||
| Рабочий ток при AC-15 при 690 В расчетное значение | ||
| Рабочий ток вспомогательных контактов при AC-12 максимальное | ||
| Рабочий ток вспомогательных контактов при AC-15 | ||
| при 24 В | ||
| при 110 В | ||
| при 120 В | ||
| при 125 В | ||
| при 230 В | ||
| при 400 В | ||
| Рабочий ток при DC-12 | ||
| при 60 В расчетное значение | ||
| при 110 В расчетное значение | ||
| при 125 В расчетное значение | ||
| при 220 В расчетное значение | ||
| при 600 В расчетное значение | ||
| Рабочий ток при DC-13 | ||
| при 24 В расчетное значение | ||
| при 60 В расчетное значение | ||
| при 110 В расчетное значение | ||
| при 125 В расчетное значение | ||
| при 220 В расчетное значение | ||
| при 400 В расчетное значение | ||
| при 600 В расчетное значение | ||
| Рабочий ток вспомогательных контактов при DC-13 | ||
| при 24 В | ||
| при 60 В | ||
| при 110 В | ||
| при 125 В | ||
| при 220 В | ||
| при 250 В | ||
| Исполнение защитного выключателя линии | ||
| для защиты от короткого замыкания вспомогательного переключателя необходимое | ||
| для защиты от короткого замыкания цепи вспомогательного тока до 230 В | ||
| Надёжность контакта вспомогательных контактов | ||
| Напряжение питания: | ||
| Вид напряжения напряжения питания | ||
| опционального светодиодного индикатора | ||
| акустического сигнального элемента | ||
| осветительного прибора | ||
| Исполнение электропитания | ||
| Напряжение питания | ||
| Напряжение питания 1 при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 50 Гц | ||
| при 60 Гц рсчетное значение | ||
| при 60 Гц | ||
| Напряжение питания 1 при постоянном токе | ||
| расчетное значение | ||
| расчетное значение максимально допустимое | ||
| расчетное значение минимально допустимое | ||
| Напряжение питания 1 акустического сигнального элемента при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| Напряжение питания 1 акустического сигнального элемента при постоянном токе расчетное значение | ||
| Напряжение питания 1 осветительного прибора при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| Напряжение питания 1 осветительного прибора при постоянном токе | ||
| расчетное значение | ||
| расчетное значение | ||
| Напряжение питания 2 при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| Напряжение питания 2 при постоянном токе расчетное значение | ||
| Напряжение питания при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| Напряжение питания при постоянном токе расчетное значение | ||
| Напряжение питания | ||
| светодиода | ||
| светодиода | ||
| Напряжение питания электромагнитной катушки | ||
| Напряжение питания необходимое Вспомогательное напряжение | ||
| Частота напряжения питания | ||
| 1 | ||
| 1 расчетное значение | ||
| 2 расчетное значение | ||
| Напряжение питания при постоянном токе | ||
| типовое | ||
| относительный отрицательный допуск напряжения питания | ||
| относительный положительный допуск напряжения питания | ||
| Относительный симметричный допуск частоты напряжения питания | ||
| Индикация: | ||
| Количество светодиодов | ||
| Количество индикаций состояния | ||
| Количество дисплеев | ||
| Исполнение индикации | ||
| для нормальной эксплуатации | ||
| для AS-интерфейса | ||
| в качестве индикации состояния входов/выходов | ||
| в качестве индикатора состояния через светодиоды | ||
| для сигнала ошибки | ||
| для состояния переключения | ||
| Исполнение индикации | ||
| в качестве индикации коммуникации IO-Link | ||
| в качестве индикации установки IO-Link | ||
| Исполнение блока оценки необходимое | ||
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 08.07.2016 | |
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2025. Все права защищены законодательством РФ.
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie.
Мы в соцсетях:
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
