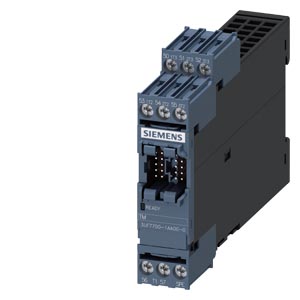

Siemens 3UF7700-1AA00-0 защитное устройство
МОДУЛЬ КОНТРОЛЯ ТЕМПЕРАТУРЫ, 3 ВХОДА ДЛЯ ПОДКЛЮЧЕНИЯ ДО 3 ДАТЧИКОВ ТЕМПЕРАТУРЫ, МАКСИМАЛЬНО ВОЗМОЖНО ПОДКЛЮЧИТЬ: 1 МОДУЛЬ К 1 БАЗОВОМУ МОДУЛЮ 2
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Модули Simocode PRO
- Siemens 3UF7700-1AA00-0 защитное устройство
Технические характеристики 3UF77001AA000
|
|
Температурный модуль, 3 входа для подключения до 3 температурных зондов, для базового устройства SIMOCODE pro V | |||||||||||||||||||||||||||||||||||||
| торговая марка изделия | SIMOCODE | |||||||||||||||||||||||||||||||||||||
| наименование изделия | Модуль температуры | |||||||||||||||||||||||||||||||||||||
| Общие технические данные | ||||||||||||||||||||||||||||||||||||||
| компонент изделия | ||||||||||||||||||||||||||||||||||||||
| ● вход для подключения термистора | Нет | |||||||||||||||||||||||||||||||||||||
| ● вход для аналогового датчика температуры | Да | |||||||||||||||||||||||||||||||||||||
| ● вход для обнаружения замыканий на землю | Нет | |||||||||||||||||||||||||||||||||||||
| потребляемая активная мощность | 0,2 W | |||||||||||||||||||||||||||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 4 000 V | |||||||||||||||||||||||||||||||||||||
| ударопрочность согласно МЭК 60068-2-27 | 15 г / 11 мсек | |||||||||||||||||||||||||||||||||||||
| вибропрочность согласно МЭК 60068-2-6 | 1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г | |||||||||||||||||||||||||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |||||||||||||||||||||||||||||||||||||
| измеряемая температура | ||||||||||||||||||||||||||||||||||||||
| ● исходное значение | -50 °C | |||||||||||||||||||||||||||||||||||||
| ● конечное значение | 500 °C | |||||||||||||||||||||||||||||||||||||
| Директива RoHS (дата) | 05/01/2012 | |||||||||||||||||||||||||||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
|
|||||||||||||||||||||||||||||||||||||
| Масса нетто ME | 131 g | |||||||||||||||||||||||||||||||||||||
| измеряемая температура | ||||||||||||||||||||||||||||||||||||||
| ● с NTC мин. | 80 °C | |||||||||||||||||||||||||||||||||||||
| ● с NTC макс. | 160 °C | |||||||||||||||||||||||||||||||||||||
| ● с KTY 84 мин. | -40 °C | |||||||||||||||||||||||||||||||||||||
| ● с KTY 84 макс. | 300 °C | |||||||||||||||||||||||||||||||||||||
| ● с KTY 83-110 мин. | -50 °C | |||||||||||||||||||||||||||||||||||||
| ● с KTY 83-110 макс. | 175 °C | |||||||||||||||||||||||||||||||||||||
| ● с Pt 1000 мин. | -50 °C | |||||||||||||||||||||||||||||||||||||
| ● с Pt 1000 макс. | 500 °C | |||||||||||||||||||||||||||||||||||||
| ● с Pt 100 мин. | -50 °C | |||||||||||||||||||||||||||||||||||||
| ● с Pt 100 макс. | 500 °C | |||||||||||||||||||||||||||||||||||||
| относительная погрешность измерения под воздействием температуры при 20 °C | 2 % | |||||||||||||||||||||||||||||||||||||
| ток датчика для Pt 100 типичный | 1 mA | |||||||||||||||||||||||||||||||||||||
| ток датчика для Pt 1000/KTY 83-110/KTY 84/NTC типичный | 0,2 mA | |||||||||||||||||||||||||||||||||||||
| функция диагностики на входе датчика с Pt 100 | ||||||||||||||||||||||||||||||||||||||
| ● обнаружение коротких замыканий | Да | |||||||||||||||||||||||||||||||||||||
| ● обнаружение обрыва провода | Да | |||||||||||||||||||||||||||||||||||||
| функция диагностики на входе датчика с Pt 1000 | ||||||||||||||||||||||||||||||||||||||
| ● обнаружение коротких замыканий | Да | |||||||||||||||||||||||||||||||||||||
| ● обнаружение обрыва провода | Да | |||||||||||||||||||||||||||||||||||||
| функция диагностики на входе датчика с KTY 83-110 | ||||||||||||||||||||||||||||||||||||||
| ● обнаружение коротких замыканий | Да | |||||||||||||||||||||||||||||||||||||
| ● обнаружение обрыва провода | Да | |||||||||||||||||||||||||||||||||||||
| функция диагностики на входе датчика с KTY 84 | ||||||||||||||||||||||||||||||||||||||
| ● обнаружение коротких замыканий | Да | |||||||||||||||||||||||||||||||||||||
| ● обнаружение обрыва провода | Да | |||||||||||||||||||||||||||||||||||||
| функция диагностики на входе датчика с NTC | ||||||||||||||||||||||||||||||||||||||
| ● обнаружение коротких замыканий | Да | |||||||||||||||||||||||||||||||||||||
| ● обнаружение обрыва провода | Нет | |||||||||||||||||||||||||||||||||||||
| способ подключения цепи датчика | 2- или 3-проводное подключение | |||||||||||||||||||||||||||||||||||||
| время преобразования АЦП в цепи измерительного щупа | 500 ms | |||||||||||||||||||||||||||||||||||||
| Электромагнитная совместимость | ||||||||||||||||||||||||||||||||||||||
| излучение электромагнитных помех согласно МЭК 60947-1 | класс A | |||||||||||||||||||||||||||||||||||||
| устойчивость к электромагнитным помехам согласно МЭК 60947-1 | соответствует классу резкости 3 | |||||||||||||||||||||||||||||||||||||
| наведение кондуктивных помех | ||||||||||||||||||||||||||||||||||||||
| ● вследствие импульса согласно МЭК 61000-4-4 | 1 kV | |||||||||||||||||||||||||||||||||||||
| ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 kV | |||||||||||||||||||||||||||||||||||||
| ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ | |||||||||||||||||||||||||||||||||||||
| наведение полевых помех согласно МЭК 61000-4-3 | 10 В/m | |||||||||||||||||||||||||||||||||||||
| Входы/ Выходы | ||||||||||||||||||||||||||||||||||||||
| число входов | 3 | |||||||||||||||||||||||||||||||||||||
| число цифровых входов | 0 | |||||||||||||||||||||||||||||||||||||
| число аналоговых входов | 3 | |||||||||||||||||||||||||||||||||||||
| число выходов как контактный коммутационный элемент | 0 | |||||||||||||||||||||||||||||||||||||
| число аналоговых выходов | 0 | |||||||||||||||||||||||||||||||||||||
| Функция защиты/ контроля | ||||||||||||||||||||||||||||||||||||||
| исполнение датчика для измерения температуры подключаемый | PT100 / PT1000 / KTY83-110 / KTY84 / NTC | |||||||||||||||||||||||||||||||||||||
| Точность | ||||||||||||||||||||||||||||||||||||||
| дрейф температуры на °C | 0,05 %/°C | |||||||||||||||||||||||||||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||||||||||||||||||||||||||
| монтажное положение | любой | |||||||||||||||||||||||||||||||||||||
| вид креплений | Винтовое и защёлкивающееся крепление | |||||||||||||||||||||||||||||||||||||
| высота | 92 mm | |||||||||||||||||||||||||||||||||||||
| ширина | 22,5 mm | |||||||||||||||||||||||||||||||||||||
| глубина | 124 mm | |||||||||||||||||||||||||||||||||||||
| необходимое расстояние | ||||||||||||||||||||||||||||||||||||||
| ● вверху | 40 mm | |||||||||||||||||||||||||||||||||||||
| ● внизу | 40 mm | |||||||||||||||||||||||||||||||||||||
| ● слева | 0 mm | |||||||||||||||||||||||||||||||||||||
| ● справа | 0 mm | |||||||||||||||||||||||||||||||||||||
| Подсоединения/ клеммы | ||||||||||||||||||||||||||||||||||||||
| исполнение электрического соединения для цепи вспомогательного и оперативного тока | винтовой зажим | |||||||||||||||||||||||||||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||||||||||||||||||||||||||
| ● однопроводной | 1x (0,5 – 4,0 мм²), 2 x (0,5 – 2,5 мм²) | |||||||||||||||||||||||||||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²) | |||||||||||||||||||||||||||||||||||||
| ● для проводов американского калибра (AWG) однопроводной | 1x (20 ... 14), 2x (20 ... 16) | |||||||||||||||||||||||||||||||||||||
| ● для проводов американского калибра (AWG) многопроводной | 1x (20 ... 12), 2x (20 ... 14) | |||||||||||||||||||||||||||||||||||||
| момент затяжки при винтовом зажиме | 0,8 ... 1,2 N·m | |||||||||||||||||||||||||||||||||||||
| момент затяжки (фунтов/дюйм) при винтовом зажиме | 7 ... 10,3 lbf·in | |||||||||||||||||||||||||||||||||||||
| Условия окружающей среды | ||||||||||||||||||||||||||||||||||||||
| высота над уровнем моря при высоте над уровнем моря | ||||||||||||||||||||||||||||||||||||||
| ● 1 макс. | 2 000 m | |||||||||||||||||||||||||||||||||||||
| ● 2 макс. | 3 000 m; Макс. +50°C (без безопасного разделения) | |||||||||||||||||||||||||||||||||||||
| ● 3 макс. | 4 000 m; макс. +40 °C (без безопасного разделения) | |||||||||||||||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||||||||||||||||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||
| ● при транспортировке | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||
| экологическая категория | ||||||||||||||||||||||||||||||||||||||
| ● при эксплуатации согласно МЭК 60721 | 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | |||||||||||||||||||||||||||||||||||||
| ● при хранении согласно МЭК 60721 | 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | |||||||||||||||||||||||||||||||||||||
| ● при транспортировке согласно МЭК 60721 | 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | |||||||||||||||||||||||||||||||||||||
| относительная атмосферная влажность при эксплуатации | 5 ... 95 % | |||||||||||||||||||||||||||||||||||||
| Электрическая безопасность | ||||||||||||||||||||||||||||||||||||||
| защита от прикосновения к токоведущим частям | с защитой пальцев рук | |||||||||||||||||||||||||||||||||||||
| Разделение потенциала | ||||||||||||||||||||||||||||||||||||||
| гальваническая развязка между входами и электронными устройствами | Нет | |||||||||||||||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||||||||||||||||||||||||||
|
Дата
11.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||||||||||||||
