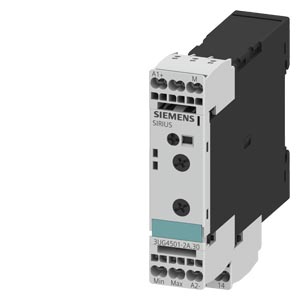

Siemens 3UG4501-2AW30 коммутационное устройство

Name: Siemens 3UG4501-2AW30 коммутационное устройство
Brand: Siemens
Price: 8672 RUB
Availability: InStock

РЕЛЕ КОНТРОЛЯ (АНАЛОГ. РЕГ.) КОНТРОЛЬ УРОВНЯ КОНТРОЛЬ СОПР. ЖИДК. 2 - 200 КОМ ПРЕВЫШЕНИЕ И ПОНИЖЕНИЕ AC/DC 24 ДО 240V DC И AC 50 ДО 60 ГЦ 1- ИЛИ 2-ТОЧЕЧТНЫЙ КОНТРОЛЬ TRIPPING DELAYED 0.5 TO 10S 1 П КОНТАКТ SPRING-LOADED TYPE

Купить 3UG45012AW30 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 8672 руб.

Технические характеристики 3UG45012AW30

Аналоговое реле контроля Контроль уровня заполнения Контроль сопротивления от 2 до 200 кОм Превышение и недостижение 24–240 В AC/DC DC и AC, 50–60 Гц 2-точечное или 1-точечное регулирование Задержка срабатывания 0,5–10 с 1 переключающий контакт Пружинные клеммы

торговая марка изделия

SIRIUS

наименование изделия

Аналоговое, регулируемое реле контроля уровня

наименование типа изделия

3UG4

заводской номер изделия опционального датчика

2- и 3-полюсные датчики 3UG3207

Общие технические данные

функция изделия

реле для контроля уровня

исполнение индикатора светодиод

Да

потребляемая полная мощность

● при постоянном токе

— при 24 В макс.

2 VA

— при 240 В макс.

4 VA

● при переменном токе

— при 24 В макс.

2 VA

— при 240 В макс.

4 VA

напряжение развязки

● для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение

300 V

степень загрязнения

тип напряжения

● рабочего напряжения для приведения в действие

AC/DC

● оперативного напряжения питания

AC/DC

выдерживаемое импульсное напряжение расчетное значение

4 kV

ударопрочность согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

справочный идентификатор согласно МЭК 81346-2:2009

относительная воспроизводимость

1 %

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,148 kg

Продуктивная функция

функция изделия

● регулируемый контроль слива

Да

● регулируемый порог срабатывания

Да

● регулируемый контроль подачи

Да

● внешний сброс

Да

Цепь тока управления/ управление

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 ... 240 V

● при 60 Гц расчетное значение

24 ... 240 V

оперативное напряжение питания при постоянном токе расчетное значение

24 ... 240 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,85

● конечное значение

1,1

Измерительная цепь

регулируемое время задержки срабатывания

● при пуске

0,5 ... 10 s

● при превышении/ недостижении предельного значения

0,5 ... 10 s

время автономной работы при отказе сети мин.

200 ms

время реакции макс.

300 ms

физический принцип измерения

кондукционный

Точность

относительная точность измерений

20 %

дрейф температуры на °C

1 %/°C

Вспомогательный контур

число размыкающих контактов с задержкой срабатывания

число замыкающих контактов с задержкой срабатывания

число переключающих контактов

● с задержкой срабатывания

частота коммутации с контактором 3RT2 макс.

5 000 1/h

допустимый ток длительной нагрузки выходного реле при AC-15

● при 250 В при 50/60 Гц

3 A

● при 400 В при 50/60 Гц

3 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

рабочий ток при 17 В мин.

5 mA

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле

4 A

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 kV

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

гальваническая развязка

● между входом и выходом

Да

● между выходами

Нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

пружинный зажим

вид подключаемых сечений проводов

● однопроводной

2x (0,25 ... 1,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,25 ... 1,5 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (0,25 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

2x (24 ... 16)

● для проводов американского калибра (AWG) многопроводной

2x (24 ... 16)

поперечное сечение подключаемого провода

● однопроводной

0,25 ... 1,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,25 ... 1,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,25 ... 1,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

24 ... 16

● многопроводной

24 ... 16

момент затяжки при винтовом зажиме

0,8 ... 1,2 N·m

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

Винтовое и защёлкивающееся крепление

высота

94 mm

ширина

22,5 mm

глубина

91 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

3.51 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

0.0276 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

13.7 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-1.12 kg

● потенциал парникового эффекта [CO2 eq] / всего

16.1 kg

Environment		General Product Approval
	Environmental Confirmations
General Product Approval	EMV		Test Certificates		Maritime application
			Special Test Certificate	Type Test Certificates/Test Report
Maritime application	other		Railway
	Confirmation		Special Test Certificate
