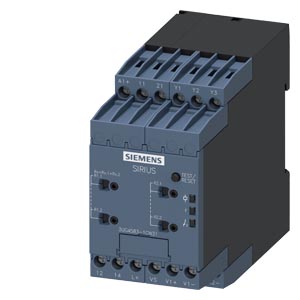

    Siemens 3UG4583-1CW31 коммутационное устройство

    Siemens 3UG4583-1CW31 коммутационное устройство

    Реле контроля изоляции для незаземленных (ИТ-) сетей до 400 В AC, 15–400 Гц, до 600 В DC Диапазон измерения 1–100 кОм/2–200 кОм Напряжение питания 24–240 В AC/DC ширина 45 мм 1 + 1 или 2 переключающих контакта Винтовой зажим

    Купить 3UG45831CW31 в один клик mdi-cart-outline В корзину

    mdi-warehouse Привезем на склад за 12 дней

    mdi-cash-multiple 90639 руб.

    Технические характеристики 3UG45831CW31

    		 Реле контроля изоляции для незаземленных (ИТ-) сетей до 400 В AC, 15–400 Гц, до 600 В DC Диапазон измерения 1–100 кОм/2–200 кОм Напряжение питания 24–240 В AC/DC ширина 45 мм 1 + 1 или 2 переключающих контакта Винтовой зажим
    торговая марка изделия SIRIUS
    наименование изделия Аналоговое, регулируемое реле контроля изоляции
    наименование типа изделия 3UG4
    Общие технические данные
    функция изделия Прибор для контроля сопротивления изоляции
    тип напряжения
    ● для контроля AC/DC
    ● рабочего напряжения для приведения в действие AC/DC
    ● оперативного напряжения питания AC/DC
    выдерживаемое импульсное напряжение расчетное значение 4 000 V
    тепловой ток контактного коммутационного элемента макс. 4 A
    справочный идентификатор согласно МЭК 81346-2:2009 K
    Директива RoHS (дата) 05/01/2012
    Масса нетто ME 0,28 kg
    Продуктивная функция
    функция изделия
    ● сохранение ошибок Да
    ● принцип рабочего/ замкнутого тока, регулируемый Нет
    ● ручной сброс Да
    Цепь тока управления/ управление
    оперативное напряжение питания при переменном токе
    ● при 50 Гц расчетное значение 24 ... 240 V
    ● при 60 Гц расчетное значение 24 ... 240 V
    оперативное напряжение питания при постоянном токе расчетное значение 24 ... 240 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе
    ● исходное значение 0,85
    ● конечное значение 1,1
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц
    ● исходное значение 0,85
    ● конечное значение 1,1
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц
    ● исходное значение 0,85
    ● конечное значение 1,1
    Измерительная цепь
    измеряемая частота сети 15 ... 400 Hz
    измеряемое напряжение при переменном токе 0 ... 400 V
    измеряемое напряжение при постоянном токе 0 ... 600 V
    Вспомогательный контур
    число размыкающих контактов для вспомогательных контактов 0
    число размыкающих контактов с задержкой срабатывания 0
    число замыкающих контактов для вспомогательных контактов 0
    число замыкающих контактов с задержкой срабатывания 0
    число переключающих контактов
    ● с задержкой срабатывания 2
    Цепь главного тока
    рабочая частота расчетное значение 15 ... 400 Hz
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    Подсоединения/ клеммы
    компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Нет
    исполнение электрического соединения винтовой зажим
    вид подключаемых сечений проводов
    ● однопроводной 1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
    ● тонкопроволочный с концевой заделкой кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)
    ● тонкопроволочный без концевой заделки кабеля 1x (0,5 – 2,5 мм²), 2x (0,5 – 1,5 мм²)
    ● для проводов американского калибра (AWG) однопроводной 1x (20 ... 12), 2x (20 ... 14)
    ● для проводов американского калибра (AWG) многопроводной 1x (18 ... 14), 2x (18 ... 16)
    поперечное сечение подключаемого провода
    ● однопроводной 0,5 ... 4 mm²
    ● тонкопроволочный с концевой заделкой кабеля 0,5 ... 2,5 mm²
    ● тонкопроволочный без концевой заделки кабеля 0,5 ... 2,5 mm²
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода
    ● однопроводной 20 ... 12
    ● многопроводной 18 ... 14
    момент затяжки при винтовом зажиме 0,6 ... 0,8 N·m
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений защелкивающееся крепление на монтажной шине 35 мм
    высота 78 mm
    ширина 45 mm
    глубина 100 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 0 mm
    ● до заземленных компонентов
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вбок 0 mm
    — вниз 0 mm
    ● до компонентов, находящихся под напряжением
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 0 mm
    Условия окружающей среды
    окружающая температура при эксплуатации -25 ... +60 °C
    Разрешения Сертификаты
    экологический сертификат изделия
    ● потенциал парникового эффекта [CO2 eq] / в процессе производства 3.51 kg
    ● потенциал парникового эффекта [CO2 eq] / в процессе сбыта 0.0276 kg
    ● потенциал парникового эффекта [CO2 eq] / при эксплуатации 13.7 kg
    ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы -1.12 kg
    ● потенциал парникового эффекта [CO2 eq] / всего 16.1 kg
    Environment General Product Approval EMV

    Environmental Confirmations

    EPD Typ II/III (with life cylce assessment)

    CCC

    UL

    EAC

    KC

    Maritime application other

    DNV (Det Norske Veritas)

    RMRS (Russian Maritime Register)

    Chinese Quality Checkmark

    Confirmation

    Дополнительная информация
    3UG4583-1CW31
    3UG4583-1CW31
    3UG4583-1CW31
    3UG4583-1CW31
    последнее изменение: 31.08.2025
    Дата
    11.04.2026     		Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3UG4583-1CW31
