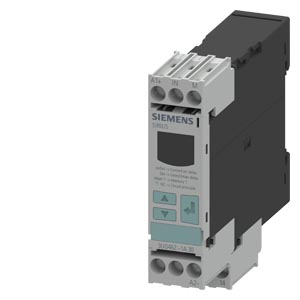

Siemens 3UG4621-1AA30 коммутационное устройство

Name: Siemens 3UG4621-1AA30 коммутационное устройство
Brand: Siemens
Price: 11350 RUB
Availability: InStock

ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM, ОТ 2 ДО 500 MA AC/DC ПРЕВЫШЕНИЕ И ПОНИЖЕНИЕ 24 V AC/DC DC И AC 50 ДО 60 ГЦ START KICK AND SPIKE DELAY 0.1 ДО 20 C ГИСТЕРЕЗИС 0.1 ДО 250 MA 1 ПЕРЕКИДНОЙ КОНТАКТ C ИЛИ БЕЗ ERROR LOG ВИНТ. КЛЕММЫINAL FOLLOW-ON PRODUCT FOR 3UG3521-1AC..

Купить 3UG46211AA30 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 11350 руб.

Технические характеристики 3UG46211AA30

Цифровое реле контроля Контроль тока, 22,5 мм от 2–500 мА AC/DC Превышение и недостижение Напряжение питания: 24 В AC/DC DC и AC, 50–60 Гц без гальванической развязки к измерительному контуру Задержка пуска и задержка импульсных помех 0,1–20 с Гистерезис от 0,1 до 250 мА 1 переключающий контакт, контроль рампы торможения (с датчиком или без него) Винтовой зажим Продукт-преемник для 3UG3521-1AC..

торговая марка изделия

SIRIUS

наименование изделия

Цифровое регулируемое реле контроля тока

наименование типа изделия

3UG4

Общие технические данные

функция изделия

реле контроля тока

исполнение дисплея

LCD

напряжение развязки для категории перенапряжения III согласно МЭК 60664

● при степени загрязнения 3 расчетное значение

690 V

степень загрязнения

тип напряжения рабочего напряжения

AC/DC

выдерживаемое импульсное напряжение расчетное значение

4 kV

макс. допустимое напряжение для безопасного разъединения

● между двумя вспомогательными цепями

300 V

● между цепями оперативного и вспомогательного тока

300 V

ударопрочность согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

тепловой ток контактного коммутационного элемента макс.

5 A

справочный идентификатор согласно МЭК 81346-2:2009

относительная воспроизводимость

1 %

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,143 kg

Продуктивная функция

функция изделия

● обнаружение мин. напряжения

Нет

● обнаружение макс. напряжения

Нет

● определение чередования фаз

Нет

● обнаружение потери фазы

Нет

● обнаружение макс. тока, 1 фаза

Да

● обнаружение макс. тока, 3 фазы

Нет

● обнаружение мин. тока 1, фаза

Да

● обнаружение мин. тока 3, фаза

Нет

● обнаружение макс. постоянного тока

Да

● обнаружение мин. постоянного тока

Да

● определение диапазона постоянного тока

Да

● определение диапазона напряжения, 1 фаза

Нет

● определение диапазона напряжения, 3 фаза

Нет

● принцип рабочего/ замкнутого тока, регулируемый

Да

● внешний сброс

Да

● автоматический сброс

Да

Цепь тока управления/ управление

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 ... 240 V

● при 60 Гц расчетное значение

24 ... 240 V

оперативное напряжение питания при постоянном токе расчетное значение

24 ... 240 V

Напряжение питания

тип напряжения напряжения питания

перем./пост. ток

напряжение питания 1 при переменном токе

● при 50 Гц расчетное значение

24 V

● при 50 Гц

20,4 ... 26,4 V

● при 60 Гц расчетное значение

24 V

● при 60 Гц

20,4 ... 26,4 V

напряжение питания 1 при постоянном токе

20,4 ... 26,4 V

напряжение питания 1 при постоянном токе расчетное значение

24 V

Измерительная цепь

вид тока для контроля

AC/DC

измеряемый ток

0 ... 0,6 A

измеряемая частота сети

40 ... 500 Hz

регулируемый порог срабатывания по току

● 1

0 ... 0,5 A

● 2

0 ... 0,5 A

регулируемое время задержки срабатывания

● при пуске

0,1 ... 20 s

● при превышении/ недостижении предельного значения

0,1 ... 20 s

регулируемый гистерезис переключения для измеряемого значения тока

0,1 ... 250 mA

время автономной работы при отказе сети мин.

10 ms

точность цифрового индикатора

+/-1 Digit

относительная погрешность измерения под воздействием температуры

5 %

внутреннее сопротивление измерительного контура

500 mΩ

Точность

относительная точность измерений

5 %

дрейф температуры на °C

0,1 %/°C

Связь/ протокол

протокол поддерживается протокол IO-Link

Нет

Вспомогательный контур

число размыкающих контактов с задержкой срабатывания

число замыкающих контактов с задержкой срабатывания

число переключающих контактов

● с задержкой срабатывания

частота коммутации с контактором 3RT2 макс.

5 000 1/h

Цепь главного тока

число полюсов для главной цепи

рабочее напряжение расчетное значение

24 V

допустимый ток длительной нагрузки выходного реле при AC-15

● при 250 В при 50/60 Гц

3 A

● при 400 В при 50/60 Гц

3 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

рабочий ток при 17 В мин.

0 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле

4 A

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 kV

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

исполнение гальванической развязки

Безопасное разделение

гальваническая развязка

● между входом и выходом

Да

● между выходами

Да

● между источником питания и прочими цепями

Нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

Подсоединения/ клеммы

компонент изделия съемная клемма для главной цепи

Да

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

винтовой зажим

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

2x (20 ... 14)

● для проводов американского калибра (AWG) многопроводной

2x (20 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 14

● многопроводной

20 ... 14

момент затяжки при винтовом зажиме

0,8 ... 1,2 N·m

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

крепление с защелкой

высота

92 mm

ширина

22,5 mm

глубина

91 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

Разрешения Сертификаты

Environment		General Product Approval
	Environmental Confirmations
General Product Approval		EMV		Test Certificates
				Special Test Certificate	Type Test Certificates/Test Report
Maritime application		other		Railway
			Confirmation	Special Test Certificate
