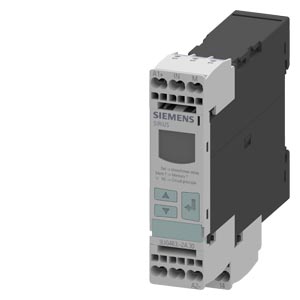

Siemens 3UG4632-2AW30 коммутационное устройство

Name: Siemens 3UG4632-2AW30 коммутационное устройство
Brand: Siemens
Price: 13177 RUB
Availability: InStock

ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM ОТ 1 ДО 600 V AC/DC ПРЕВЫШЕНИЕ И ПОНИЖЕНИЕ 24 ДО 240 V AC/DC DC И AC 50 ДО 60 ГЦ SPIKE DELAY 0.1 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 300 V 1 ПЕРЕКИДНОЙ КОНТАКТC ИЛИ БЕЗ ЛОГА ОШИБОК SPRING-LOAD TECHНОLOGY

Купить 3UG46322AW30 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 13177 руб.

Технические характеристики 3UG46322AW30

Цифровое реле контроля Контроль напряжения, 22,5 мм от 10 до 600 В AC/DC Превышение и недостижение 24–240 В AC/DC DC и AC, 50–60 Гц Задержка импульсных помех 0,1–20 с 1 переключающий контакт, контроль рампы торможения (с датчиком или без него) Пружинные клеммы

торговая марка изделия

SIRIUS

наименование изделия

Цифровое регулируемое реле контроля напряжения

наименование типа изделия

3UG4

Общие технические данные

функция изделия

реле контроля напряжения

исполнение дисплея

LCD

потребляемая активная мощность

2 W

напряжение развязки для категории перенапряжения III согласно МЭК 60664

● при степени загрязнения 3 расчетное значение

690 V

тип напряжения

● для контроля

AC/DC

● оперативного напряжения питания

AC/DC

выдерживаемое импульсное напряжение расчетное значение

4 kV

макс. допустимое напряжение для безопасного разъединения

● между двумя вспомогательными цепями

300 V

● между цепями оперативного и вспомогательного тока

300 V

ударопрочность согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

тепловой ток контактного коммутационного элемента макс.

5 A

справочный идентификатор согласно МЭК 81346-2:2009

относительная воспроизводимость

1 %

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,131 kg

Продуктивная функция

функция изделия

● обнаружение мин. напряжения

Да

● обнаружение макс. напряжения

Да

● обнаружение макс. напряжения, 1 фаза

Да

● обнаружение макс. напряжения, 3 фаза

Нет

● обнаружение макс. напряжения постоянного тока

Да

● обнаружение мин. напряжения, 1 фаза

Да

● обнаружение мин. напряжения, 3 фазы

Нет

● обнаружение мин. напряжения постоянного тока

Да

● определение диапазона напряжения, 1 фаза

Да

● определение диапазона напряжения, 3 фаза

Нет

● определение диапазона напряжения постоянного тока

Да

● принцип рабочего/ замкнутого тока, регулируемый

Да

● внешний сброс

Да

● автоматический сброс

Да

измеряемая частота сети исходное значение

40 Hz

измеряемая частота сети конечное значение

500 Hz

Цепь тока управления/ управление

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 ... 240 V

● при 60 Гц расчетное значение

24 ... 240 V

оперативное напряжение питания при постоянном токе расчетное значение

24 ... 240 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,85

● конечное значение

1,1

время пуска после подачи оперативного напряжения питания

1 000 ms

Измерительная цепь

измеряемая частота сети

40 ... 500 Hz

измеряемое напряжение при переменном токе

10 ... 600 V

измеряемое напряжение при постоянном токе

10 ... 600 V

регулируемое время задержки срабатывания

● при пуске

20 s

● при превышении/ недостижении предельного значения

0,1 ... 20 s

время реакции макс.

450 ms

точность цифрового индикатора

+/-1 Digit

относительная погрешность измерения под воздействием температуры

0,1 %

Точность

относительная точность измерений

5 %

Вспомогательный контур

число размыкающих контактов с задержкой срабатывания

число замыкающих контактов с задержкой срабатывания

число переключающих контактов с задержкой срабатывания

частота коммутации с контактором 3RT2 макс.

5 000 1/h

Цепь главного тока

число полюсов для главной цепи

рабочее напряжение

● при переменном токе при 60 Гц расчетное значение

240 V

● при постоянном токе расчетное значение

24 V

допустимый ток длительной нагрузки выходного реле при AC-15 при 400 В при 50/60 Гц

3 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

рабочий ток при 17 В мин.

5 mA

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле

4 A

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 kV

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

исполнение гальванической развязки

Безопасное разделение

гальваническая развязка

● между входом и выходом

Да

● между выходами

Да

● между источником питания и прочими цепями

Да

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

пружинный зажим

вид подключаемых сечений проводов

● однопроводной

2x (0,25 ... 1,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,25 ... 1,5 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (0,25 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

2x (24 ... 16)

● для проводов американского калибра (AWG) многопроводной

2x (24 ... 16)

поперечное сечение подключаемого провода

● однопроводной

0,25 ... 1,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,25 ... 1,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,25 ... 1,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

24 ... 16

● многопроводной

24 ... 16

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

крепление с защелкой

высота

94 mm

ширина

22,5 mm

глубина

91 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

4.44 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

0.0341 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

13.7 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-1.06 kg

● потенциал парникового эффекта [CO2 eq] / всего

17.1 kg

Environment		General Product Approval
	Environmental Confirmations
General Product Approval	EMV		Test Certificates		Maritime application
			Special Test Certificate	Type Test Certificates/Test Report
Maritime application	other		Railway
		Confirmation	Special Test Certificate
