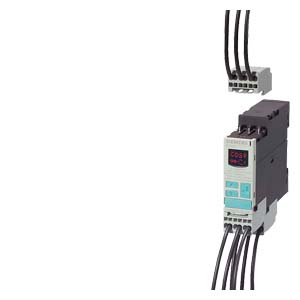

Siemens 3UG4641-2CS20 коммутационное устройство

Name: Siemens 3UG4641-2CS20 коммутационное устройство
Brand: Siemens
Price: 17375 RUB
Availability: InStock

РЕЛЕ КОНТРОЛЯ ПРЕВЫШЕНИЯ ИЛИ ПОНИЖЕНИЯ COS-PHI И АКТИВНОГО ТОКА (ЦИФРОВОЕ ПАРАМЕТРИРОВАНИЕ), НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ ОТ 90 ДО 690 В AC 50 ДО 60 ГЦ (ВНУТРЕННЕЕ ПИТАНИЯ ЦЕПИ ИЗМЕРЕНИЯ), ЗАДЕРЖКА ОТКЛЮЧЕНИЯ 0.1 ДО 20 С., ГИСТЕРЕЗИС AT (IRES) 0.1 ДО 2A, 2 ПЕРЕКИДНЫХ КОНТАКТА, АВТО- ИЛИ РУЧНОЙ СБРОС, ПРУЖИННЫЕ КЛЕММЫ

Купить 3UG46412CS20 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 17375 руб.

Технические характеристики 3UG46412CS20

Цифровое реле контроля cos-phi и контроль тока 90–690 В AC Превышение и недостижение самообеспечение AC, 50–60 Гц Задержка импульсных помех 0,1–20 с Гистерезис при (I) 0,1–2 A 2 переключающих контакта контроль рампы торможения (с датчиком или без него) Пружинные клеммы

торговая марка изделия

SIRIUS

наименование изделия

Цифровое регулируемое реле контроля косинуса фи

наименование типа изделия

3UG4

Общие технические данные

исполнение дисплея

LCD

напряжение развязки для категории перенапряжения III согласно МЭК 60664

● при степени загрязнения 3 расчетное значение

690 V

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

6 kV

ударопрочность согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

тепловой ток контактного коммутационного элемента макс.

5 A

справочный идентификатор согласно МЭК 81346-2:2009

относительная воспроизводимость

1 %

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,153 kg

Продуктивная функция

функция изделия

● определение чередования фаз

Нет

● обнаружение потери фазы

Нет

● обнаружение асимметрии

Нет

● обнаружение макс. тока, 1 фаза

Да

● обнаружение мин. тока 1, фаза

Да

● принцип рабочего/ замкнутого тока, регулируемый

Да

● внешний сброс

Да

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания расчетное значение

90 ... 690 V

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

90 ... 690 V

● при 60 Гц расчетное значение

90 ... 690 V

частота напряжения питания для цепи вспомогательного и оперативного тока расчетное значение

50 ... 60 Hz

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

● конечное значение

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

● конечное значение

Напряжение питания

частота напряжения питания расчетное значение

60 ... 50 Hz

Измерительная цепь

вид тока для контроля

Переменный ток

измеряемый ток

0,2 ... 10 A

регулируемый порог срабатывания по току

● 1

0,2 ... 10 A

● 2

0,2 ... 10 A

регулируемое время задержки срабатывания

● при пуске

0 ... 99 s

● при превышении/ недостижении предельного значения

0,1 ... 20 s

регулируемый гистерезис переключения для измеряемого значения тока

100 ... 2 000 mA

время автономной работы при отказе сети мин.

10 ms

точность цифрового индикатора

+/-1 Digit

Точность

относительная точность измерений

10 %

Вспомогательный контур

число размыкающих контактов с задержкой срабатывания

число замыкающих контактов с задержкой срабатывания

число переключающих контактов с задержкой срабатывания

частота коммутации с контактором 3RT2 макс.

5 000 1/h

Цепь главного тока

число полюсов для главной цепи

рабочее напряжение расчетное значение

90 ... 690 V

допустимый ток длительной нагрузки выходного реле при AC-15

● при 250 В при 50/60 Гц

3 A

● при 400 В при 50/60 Гц

3 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

рабочий ток при 17 В мин.

5 mA

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле

4 A

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 kV

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

гальваническая развязка

● между входом и выходом

Да

● между выходами

Да

● между источником питания и прочими цепями

Да

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

пружинный зажим

вид подключаемых сечений проводов

● однопроводной

2x (0,25 ... 1,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,25 ... 1,5 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (0,25 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

2x (24 ... 16)

● для проводов американского калибра (AWG) многопроводной

2x (24 ... 16)

поперечное сечение подключаемого провода

● однопроводной

0,25 ... 1,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,25 ... 1,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,25 ... 1,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

24 ... 16

● многопроводной

24 ... 16

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

крепление с защелкой

высота

103 mm

ширина

22,5 mm

глубина

91 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

4.44 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

0.0341 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

13.7 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-1.06 kg

● потенциал парникового эффекта [CO2 eq] / всего

17.1 kg

Environment	General Product Approval		EMV
Environmental Confirmations
Maritime application	other
		Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
11.04.2026

Техническая документация по 3UG4641-2CS20

LV10_08_Relays.pdf
размер: 3.21 Мб, страниц: 110
manual_monitoring_relay_3UG4_3RR2_en-US.pdf
размер: 13.16 Мб, страниц: 314
