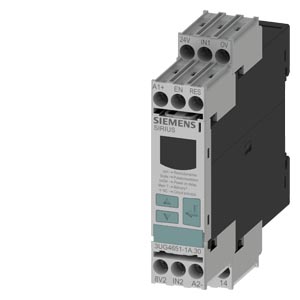

Siemens 3UG4651-1AA30 коммутационное устройство

Name: Siemens 3UG4651-1AA30 коммутационное устройство
Brand: Siemens
Price: 16945 RUB
Availability: InStock

РЕЛЕ КОНТРОЛЯ (ЦИФР. ПАРАМЕТРИРОВАНИЕ) SPEED MONITORING ОТ 0.1 ДО 2200 REV/MIN ПРЕВЫШЕНИЕ И ПОНИЖЕНИЕ AC/DC 24V DC И AC 50 ДО 60 ГЦ STARTUP DELAY 1 TO 900S TRIPPING DELAYED 0.1 TO 99.9S HYSTERESIS 0.1 TO 99 REV/MIN 1 П КОНТАКТ C OR W/O ERROR LOG ВИНТОВЫЕ КЛЕММЫ REPLACEMENT PRODUCT F. 3UG3051

Купить 3UG46511AA30 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 16945 руб.

Технические характеристики 3UG46511AA30

Цифровое реле контроля Устройство контроля скорости вращения от 0,1 до 2200 об/мин Превышение и недостижение Напряжение питания: 24 В AC/DC DC и AC, 50–60 Гц без гальванической развязки к измерительному контуру Задержка пуска 1–900 с Задержка срабатывания от 0,1 до 99,9 с Гистерезис от 0,1 до 99 об/мин 1 переключающий контакт, контроль рампы торможения (с датчиком или без него) Винтовой зажим Продукт-преемник для 3UG3051

торговая марка изделия

SIRIUS

наименование изделия

Цифровое регулируемое реле контроля скорости вращения

наименование типа изделия

3UG4

Общие технические данные

функция изделия

реле контроля частоты вращения

исполнение дисплея

LCD

потребляемая полная мощность

● при переменном токе

— при 24 В макс.

2,5 VA

напряжение развязки

● для категории перенапряжения III согласно МЭК 60664

— при степени загрязнения 3 расчетное значение

300 V

степень загрязнения

тип напряжения оперативного напряжения питания

AC/DC

выдерживаемое импульсное напряжение расчетное значение

4 kV

ударопрочность согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

справочный идентификатор согласно МЭК 81346-2:2009

относительная воспроизводимость

1 %

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead monoxide (lead oxide) CAS-No. 1317-36-8

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,165 kg

Продуктивная функция

функция изделия

● контроль остановов

Нет

● контроль частоты вращения

Да

● сохранение ошибок

Да

● принцип рабочего/ замкнутого тока, регулируемый

Да

● внешний сброс

Да

● автоматический сброс

Да

● ручной сброс

Да

пригодность к использованию противоаварийные электрические цепи

Нет

Цепь тока управления/ управление

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 V

● при 60 Гц расчетное значение

24 V

оперативное напряжение питания при постоянном токе расчетное значение

24 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,8

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

1,1

● конечное значение

0,8

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

1,1

● конечное значение

0,8

Измерительная цепь

измеряемая частота сети

50 ... 60 Hz

регулируемое время задержки срабатывания

● при пуске

1 ... 900 s

● при превышении/ недостижении предельного значения

0,1 ... 99,9 s

время автономной работы при отказе сети мин.

10 ms

точность цифрового индикатора

+/- 1 Digit

Точность

относительная точность измерений

10 %

Связь/ протокол

протокол поддерживается протокол IO-Link

Нет

Вспомогательный контур

число размыкающих контактов с задержкой срабатывания

число замыкающих контактов с задержкой срабатывания

число переключающих контактов с задержкой срабатывания

частота коммутации с контактором 3RT2 макс.

5 000 1/h

Входы/ Выходы

исполнение входа вход обратной связи

Нет

число выходов как контактный коммутационный элемент

● для функции сигнализации

— с мгновенным срабатыванием

— с задержкой срабатывания

● противоаварийный

— с задержкой срабатывания

— с мгновенным срабатыванием

число выходов как бесконтактный полупроводниковый коммутационный элемент

● для функции сигнализации

— с задержкой срабатывания

— с мгновенным срабатыванием

● противоаварийный

— с задержкой срабатывания

— с мгновенным срабатыванием

допустимый ток длительной нагрузки выходного реле при AC-15

● при 250 В при 50/60 Гц

3 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

рабочий ток при 17 В мин.

5 mA

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле

4 A

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 kV

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

гальваническая развязка

● между входом и выходом

Да

● между выходами

Нет

IEC 61508

уровень полноты безопасности (SIL) согласно МЭК 61508

отсутствует

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

2x (20 ... 14)

● для проводов американского калибра (AWG) многопроводной

2x (20 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 14

● многопроводной

20 ... 14

момент затяжки при винтовом зажиме

0,8 ... 1,2 N·m

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

Винтовое и защёлкивающееся крепление

высота

86 mm

ширина

22,5 mm

глубина

102 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

4.44 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

0.0341 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

13.7 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-1.06 kg

● потенциал парникового эффекта [CO2 eq] / всего

17.1 kg

Environment		General Product Approval
	Environmental Confirmations
General Product Approval	EMV		Test Certificates		Maritime application
			Type Test Certificates/Test Report	Special Test Certificate
Maritime application	other		Railway
		Confirmation	Special Test Certificate
