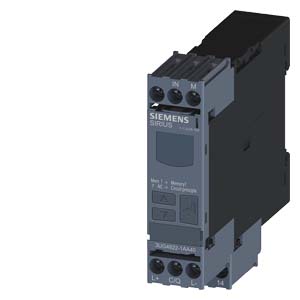

Siemens 3UG4822-1AA40 коммутационное устройство

Name: Siemens 3UG4822-1AA40 коммутационное устройство
Brand: Siemens
Price: 14852 RUB
Availability: InStock

Цифровое реле контроля Контроль тока, 22,5 мм для IO-Link 0,05–10,0 A AC/DC Повышенный и пониженный ток Коэффициент масштабирования преобразователя Гистерезис 0,01–5,0 A Время задержки пуска Время задержки срабатывания 1 переключающий контакт, винтовой зажим

Купить 3UG48221AA40 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 14852 руб.

Технические характеристики 3UG48221AA40

торговая марка изделия

SIRIUS

наименование изделия

Цифровое регулируемое реле контроля тока

наименование типа изделия

3UG4

Общие технические данные

функция изделия

реле контроля тока

исполнение дисплея

LCD

напряжение развязки для категории перенапряжения III согласно МЭК 60664

● при степени загрязнения 2 расчетное значение

690 V

степень загрязнения

тип напряжения рабочего напряжения

Постоянный ток

выдерживаемое импульсное напряжение расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения

● между цепями оперативного и вспомогательного тока

690 V

ударопрочность согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г

механический ресурс (циклов) типичный

10 000 001

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

тепловой ток контактного коммутационного элемента макс.

5 A

справочный идентификатор согласно МЭК 81346-2:2009

относительная воспроизводимость

1 %

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,147 kg

Продуктивная функция

функция изделия

● обнаружение мин. напряжения

Нет

● обнаружение макс. напряжения

Нет

● определение чередования фаз

Нет

● обнаружение потери фазы

Нет

● обнаружение макс. тока, 1 фаза

Да

● обнаружение макс. тока, 3 фазы

Нет

● обнаружение мин. тока 1, фаза

Да

● обнаружение мин. тока 3, фаза

Нет

● обнаружение макс. постоянного тока

Да

● обнаружение мин. постоянного тока

Да

● определение диапазона постоянного тока

Да

● определение диапазона напряжения, 1 фаза

Нет

● определение диапазона напряжения, 3 фаза

Нет

● принцип рабочего/ замкнутого тока, регулируемый

Да

● внешний сброс

Да

● автоматический сброс

Да

Цепь тока управления/ управление

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 ... 240 V

● при 60 Гц расчетное значение

24 ... 240 V

оперативное напряжение питания при постоянном токе расчетное значение

24 ... 240 V

Напряжение питания

тип напряжения напряжения питания

пост. ток

напряжение питания 1 при постоянном токе

18 ... 30 V

напряжение питания 1 при постоянном токе расчетное значение

24 V

Измерительная цепь

вид тока для контроля

AC/DC

измеряемый ток

0,05 ... 10 A

измеряемая частота сети

500 ... 40 Hz

регулируемый порог срабатывания по току

● 1

0,1 ... 10 A

● 2

0,1 ... 10 A

регулируемое время задержки срабатывания

● при пуске

0 ... 999,9 s

● при превышении/ недостижении предельного значения

0 ... 999,9 s

регулируемый гистерезис переключения для измеряемого значения тока

5 ... 10 mA

точность цифрового индикатора

+/-1 Digit

относительная погрешность измерения под воздействием температуры

5 %

внутреннее сопротивление измерительного контура

5 mΩ

Точность

относительная точность измерений

5 %

Связь/ протокол

протокол поддерживается протокол IO-Link

Нет

скорость передачи IO-Link

COM2 (38,4 kBaud)

время сквозного цикла между ведущим устройством и устройством IO-Link мин.

10 ms

тип источника питания по шлюзу IO-Link Master

Да

объем данных

● адресной области входов при циклической передаче всего

4 byte

● адресной области выходов при циклической передаче всего

2 byte

Вспомогательный контур

число размыкающих контактов с задержкой срабатывания

число замыкающих контактов с задержкой срабатывания

число переключающих контактов

● с задержкой срабатывания

частота коммутации с контактором 3RT2 макс.

5 000 1/h

Цепь главного тока

число полюсов для главной цепи

рабочее напряжение расчетное значение

24 V

допустимый ток длительной нагрузки выходного реле при AC-15

● при 250 В при 50/60 Гц

3 A

● при 400 В при 50/60 Гц

3 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

допустимый ток длительной нагрузки полупроводникового выхода в режиме SIO

200 mA

рабочий ток при 17 В мин.

0 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле

4 A

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 kV

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

исполнение гальванической развязки

Безопасное разделение

гальваническая развязка

● между входом и выходом

Да

● между источником питания и прочими цепями

Да

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

Подсоединения/ клеммы

компонент изделия съемная клемма для главной цепи

Да

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

винтовой зажим

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

2x (20 ... 14)

● для проводов американского калибра (AWG) многопроводной

2x (20 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 14

● многопроводной

20 ... 14

момент затяжки при винтовом зажиме

0,8 ... 1,2 N·m

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

крепление с защелкой

высота

92 mm

ширина

22,5 mm

глубина

91 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

Разрешения Сертификаты

Environment	General Product Approval	EMV	Maritime application
Environmental Confirmations
other
	Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
11.04.2026
