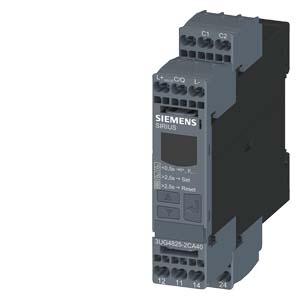

Siemens 3UG4825-2CA40 коммутационное устройство

Name: Siemens 3UG4825-2CA40 коммутационное устройство
Brand: Siemens
Price: 21410 RUB
Availability: InStock

Цифровое реле контроля для контроля тока утечки с дифференциальным преобразователем тока 3UL23 для IO-Link Диапазон настройки 0,03–40 A отдельно для порога предупреждения и значения отключения Задержка запуска и срабатывания 0–999,9 с Гистерезис отключения до 50 % Гистерезис предупреждения 5 % фиксир. Ширина 22,5 мм, 2 переключающих контакта контроль рампы торможения (с датчиком или без него) Пружинные клеммы

Купить 3UG48252CA40 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 21410 руб.

Технические характеристики 3UG48252CA40

торговая марка изделия

SIRIUS

наименование изделия

Цифровое регулируемое реле контроля аварийного тока

наименование типа изделия

3UG4

Общие технические данные

функция изделия

реле контроля дифф. тока

исполнение дисплея

LCD

напряжение развязки

● расчетное значение

300 V

● для категории перенапряжения III согласно МЭК 60664

— при степени загрязнения 3 расчетное значение

300 V

степень загрязнения

тип напряжения

● для контроля

AC/DC

● оперативного напряжения питания

Постоянный ток

выдерживаемое импульсное напряжение расчетное значение

4 kV

степень защиты IP

● корпуса

IP20

● для соединительной клеммы

IP20

ударопрочность согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

тепловой ток контактного коммутационного элемента макс.

5 A

справочный идентификатор согласно МЭК 81346-2:2009

относительная воспроизводимость

1 %

Директива RoHS (дата)

02/14/2013

Масса нетто ME

0,147 kg

Продуктивная функция

функция изделия

● определение чередования фаз

Нет

● обнаружение потери фазы

Нет

● обнаружение асимметрии

Нет

● индикация дифференциального тока

Да

● сохранение ошибок

Да

● обнаружение макс. тока, 1 фаза

Да

● обнаружение мин. тока 1, фаза

Нет

● принцип рабочего/ замкнутого тока, регулируемый

Да

● внешний сброс

Да

● автоматический сброс

Нет

● ручной сброс

Нет

Цепь тока управления/ управление

оперативное напряжение питания при постоянном токе расчетное значение

24 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

Измерительная цепь

вид тока для контроля

Переменный ток

измеряемый ток

10 mA ... 43 A

измеряемая частота сети

16 ... 400 Hz

регулируемое время задержки коммутации

0 ... 999,9 s

регулируемый порог срабатывания по току

● 1

30 mA ... 40 A

● 2

30 mA ... 40 A

регулируемое время задержки срабатывания

0 ... 999,9 s

регулируемое время задержки срабатывания при пуске

0 ... 999,9 s

время автономной работы при отказе сети мин.

10 ms

точность цифрового индикатора

+/-1 Digit

Точность

относительная точность измерений

5 %

дрейф температуры на °C

0,1 %/°C

Связь/ протокол

протокол поддерживается протокол IO-Link

Да

скорость передачи IO-Link

COM2 (38,4 kBaud)

время сквозного цикла между ведущим устройством и устройством IO-Link мин.

10 ms

тип источника питания по шлюзу IO-Link Master

Да

объем данных

● адресной области входов при циклической передаче всего

4 byte

● адресной области выходов при циклической передаче всего

2 byte

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

число размыкающих контактов с задержкой срабатывания

число замыкающих контактов для вспомогательных контактов

число замыкающих контактов с задержкой срабатывания

число переключающих контактов

● для вспомогательных контактов

● с задержкой срабатывания

частота коммутации с контактором 3RT2 макс.

5 000 1/h

Цепь главного тока

тип напряжения

пост. ток

рабочее напряжение расчетное значение

24 V

рабочая частота расчетное значение

16 ... 400 Hz

допустимый ток длительной нагрузки выходного реле при AC-15

● при 250 В при 50/60 Гц

3 A

● при 400 В при 50/60 Гц

0 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

допустимый ток длительной нагрузки полупроводникового выхода в режиме SIO

200 mA

рабочий ток при 17 В мин.

5 mA

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле

4 A

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 kV

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

4 кВ контактный разряд / 8 кВ воздушный разряд

Разделение потенциала

исполнение гальванической развязки

гальваническая развязка

● между входом и выходом

Да

● между выходами

Да

● между источником питания и прочими цепями

Нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

пружинный зажим

вид подключаемых сечений проводов

● однопроводной

2x (0,25 ... 1,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,25 ... 1,5 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (0,25 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

2x (24 ... 16)

● для проводов американского калибра (AWG) многопроводной

2x (24 ... 16)

поперечное сечение подключаемого провода

● однопроводной

0,25 ... 1,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,25 ... 1,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,25 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

24 ... 16

● многопроводной

24 ... 16

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

103 mm

ширина

22,5 mm

глубина

91 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

Разрешения Сертификаты

Environment	General Product Approval	EMV	Maritime application
Environmental Confirmations
other
	Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
11.04.2026

Техническая документация по 3UG4825-2CA40

LV10_08_Relays.pdf
размер: 3.21 Мб, страниц: 110
manual_monitoring_relay_3UG4_3RR2_en-US.pdf
размер: 13.16 Мб, страниц: 314
