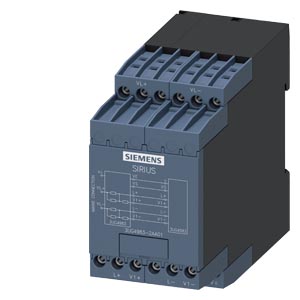

Siemens 3UG4983-2AA01 коммутационное устройство

Name: Siemens 3UG4983-2AA01 коммутационное устройство
Brand: Siemens
Price: 29877 RUB
Availability: InStock

Добавочный модуль для реле контроля изоляции 3UG4583 для расширения диапазона сетевого напряжения до 690 В AC и 1000 В DC винтовой зажим

Купить 3UG49832AA01 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 29877 руб.

Технические характеристики 3UG49832AA01

торговая марка изделия

SIRIUS

наименование изделия

Добавочный модуль

наименование типа изделия

3UG4

Общие технические данные

функция изделия

Предвключенный модуль

тип напряжения

● для контроля

AC/DC

● рабочего напряжения для приведения в действие

AC/DC

● оперативного напряжения питания

AC/DC

выдерживаемое импульсное напряжение расчетное значение

8 000 V

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/01/2012

Масса нетто ME

0,2 kg

Продуктивная функция

функция изделия

● сохранение ошибок

Нет

● принцип рабочего/ замкнутого тока, регулируемый

Да

● ручной сброс

Да

Измерительная цепь

измеряемая частота сети

15 ... 400 Hz

измеряемое напряжение при переменном токе

0 ... 690 V

измеряемое напряжение при постоянном токе

0 ... 1 000 V

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

число размыкающих контактов с задержкой срабатывания

число замыкающих контактов для вспомогательных контактов

число замыкающих контактов с задержкой срабатывания

число переключающих контактов

● с задержкой срабатывания

Цепь главного тока

рабочая частота расчетное значение

15 ... 400 Hz

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Нет

исполнение электрического соединения

пружинная клемма (Push-In)

вид подключаемых сечений проводов

● однопроводной

2x (0,5 ... 1,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (0,5 ... 1,5 mm²)

● для проводов американского калибра (AWG) однопроводной

2x (20 ... 16)

● для проводов американского калибра (AWG) многопроводной

2x (18 ... 16)

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 1,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 1,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,5 ... 1,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 16

● многопроводной

18 ... 16

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

защелкивающееся крепление на монтажной шине 35 мм

высота

78 mm

ширина

45 mm

глубина

100 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

окружающая температура при эксплуатации

-25 ... +60 °C

Разрешения Сертификаты

Environment	General Product Approval		EMV	Maritime application
Environmental Confirmations
Maritime application	other
		Confirmation

Дополнительная информация

последнее изменение:

18.10.2025

Дата
11.04.2026

Техническая документация по 3UG4983-2AA01

LV10_08_Relays.pdf
размер: 3.21 Мб, страниц: 110
manual_monitoring_relay_3UG4_3RR2_en-US.pdf
размер: 13.16 Мб, страниц: 314
