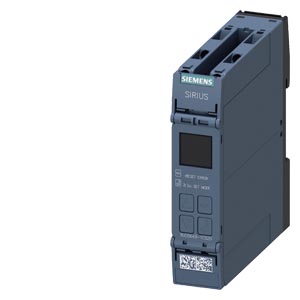

Siemens 3UG5643-1CS20 коммутационное устройство

Name: Siemens 3UG5643-1CS20 коммутационное устройство
Brand: Siemens
Price: 16472 RUB
Availability: InStock

цифровой контроль тока реле, активного тока, напряжения, cos-phi и производительности от 90 до 690 В переменного/постоянного тока с внутренним источником питания от 0,05 до 10 А, 24 ... 240 В переменного/постоянного тока, 50 .. 60 Гц, задержка включения и задержка срабатывания 0,1..999,9 с, 2 переключающих контакта, винтовая клемма

Купить 3UG56431CS20 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 16472 руб.

Технические характеристики 3UG56431CS20

digital monitoring relay current, active current, voltage, cos-phi and power monitoring 90 to 690 V AC with internal power supply 0.05 to 10 A 90 .. 690 V AC, 50 .. 60 Hz ON delay and tripping delay 0.1..999.9 s 2 changeover contacts screw terminal

торговая марка изделия

SIRIUS

наименование типа изделия

3UG5

Общие технические данные

исполнение дисплея

LCD

мощность потерь [Вт] макс.

2 W

мощность потерь [ВА] макс.

5,1 VA

напряжение развязки для категории перенапряжения III согласно МЭК 60664

● при степени загрязнения 2 расчетное значение

690 V

● при степени загрязнения 3 расчетное значение

690 V

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

6 kV

ударопрочность согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

f = 4 ... 5,81 Hz, dmax = 15 mm; f = 5,81 ... 500 Hz, Amax = 20 m/s²; 10 cycles

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

тепловой ток контактного коммутационного элемента макс.

5 A

справочный идентификатор согласно МЭК 81346-2:2009

относительная воспроизводимость

1 %

Директива RoHS (дата)

06/01/2023

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,178 kg

Продуктивная функция

функция изделия

● определение чередования фаз

Нет

● обнаружение потери фазы

Нет

● обнаружение асимметрии

Нет

● обнаружение макс. тока, 1 фаза

Да

● обнаружение мин. тока 1, фаза

Да

● принцип рабочего/ замкнутого тока, регулируемый

Да

● автоматический сброс

Да

● ручной сброс

Да

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания расчетное значение

90 ... 690 V

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

90 ... 690 V

● при 60 Гц расчетное значение

90 ... 690 V

оперативное напряжение питания при постоянном токе расчетное значение

90 ... 690 V

частота напряжения питания для цепи вспомогательного и оперативного тока расчетное значение

50 ... 60 Hz

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,85

● конечное значение

1,1

Напряжение питания

частота напряжения питания расчетное значение

70 ... 15 Hz

Измерительная цепь

вид тока для контроля

Переменный ток

измеряемый ток

0,05 ... 10 A

измеряемое напряжение при переменном токе

76 ... 760 V

регулируемый порог срабатывания по току длительностью не более 5 с

15 A

регулируемое время задержки срабатывания

● при пуске

0 ... 999,9 s

● при превышении/ недостижении предельного значения

0 ... 999,9 s

регулируемый гистерезис переключения для измеряемого значения тока

0 ... 5 000 mA

время автономной работы при отказе сети мин.

20 ms

точность цифрового индикатора

+/-1 Digit

Точность

относительная точность измерений

10 %

Связь/ протокол

протокол поддерживается протокол IO-Link

Нет

Вспомогательный контур

число размыкающих контактов с задержкой срабатывания

число замыкающих контактов с задержкой срабатывания

число переключающих контактов с задержкой срабатывания

частота коммутации с контактором 3RT2 макс.

5 000 1/h

Цепь главного тока

число полюсов для главной цепи

рабочее напряжение расчетное значение

90 ... 690 V

допустимый ток длительной нагрузки выходного реле при AC-15

● при 250 В при 50/60 Гц

3 A

● при 400 В при 50/60 Гц

3 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

рабочий ток при 17 В мин.

5 mA

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле

6 A

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 kV

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

гальваническая развязка

● между входом и выходом

Да

● между выходами

Да

● между источником питания и прочими цепями

Да

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 4 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 12), 2x (20 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 4 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 12

момент затяжки при винтовом зажиме

0,6 ... 0,8 N·m

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

Винтовое и защёлкивающееся крепление

высота

100 mm

ширина

22,5 mm

глубина

90 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

Разрешения Сертификаты

Environment			General Product Approval
Environmental Confirmations
other
Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
11.04.2026

Техническая документация по 3UG5643-1CS20

LV10_08_Relays.pdf
размер: 3.21 Мб, страниц: 110
manual_monitoring_relay_3UG4_3RR2_en-US.pdf
размер: 13.16 Мб, страниц: 314
