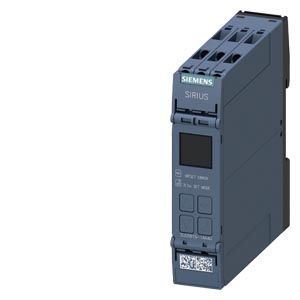

Siemens 3UG5816-1AA40 коммутационное устройство

Name: Siemens 3UG5816-1AA40 коммутационное устройство
Brand: Siemens
Price: 23978 RUB
Availability: InStock

РЕЛЕ КОНТРОЛЯ digitally adjustable monitoring relay phase failure, phase sequence, asymmetry, frequency, over- and under-voltage monitoring for IO-Link 3x 90-690 V AC, 15-70 Hz 2 changeover contacts screw terminal

Купить 3UG58161AA40 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 23978 руб.

Технические характеристики 3UG58161AA40

digitally adjustable monitoring relay phase failure, phase sequence, asymmetry, frequency, overvoltage and undervoltage monitoring with/without N conductor for IO-Link 3x 90-690 V AC, 15-70 Hz 1 changeover contact screw terminal

торговая марка изделия

SIRIUS

наименование изделия

Цифровое регулируемое реле контроля сети

наименование типа изделия

3UG5

Общие технические данные

функция изделия

контроль сети

исполнение индикатора светодиод

Нет

исполнение дисплея

LCD

мощность потерь [Вт] макс.

1 W

напряжение развязки для категории перенапряжения III согласно МЭК 60664

● при степени загрязнения 2 расчетное значение

690 V

● при степени загрязнения 3 расчетное значение

690 V

степень загрязнения

тип напряжения

● для контроля

Переменный ток

● рабочего напряжения для приведения в действие

AC/DC

выдерживаемое импульсное напряжение расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между цепями оперативного и вспомогательного тока

690 V

ударопрочность согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

10 … 55 Гц: 0,35 мм

коммутационная характеристика

моностабильный

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

тепловой ток контактного коммутационного элемента макс.

5 A

регулируемая время задержки отпускания

0,1 ... 30 s

справочный идентификатор согласно МЭК 81346-2:2009

относительная воспроизводимость

0 %

Директива RoHS (дата)

06/01/2023

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

0,176 kg

Продуктивная функция

функция изделия

● обнаружение мин. напряжения

Да

● обнаружение макс. напряжения

Да

● определение чередования фаз

Да

● обнаружение потери фазы

Да

● обнаружение асимметрии

Да

● обнаружение макс. тока, 1 фаза

Нет

● обнаружение макс. напряжения, 3 фаза

Да

● обнаружение мин. тока 1, фаза

Нет

● обнаружение мин. напряжения, 3 фазы

Да

● определение диапазона напряжения, 3 фаза

Да

● принцип рабочего/ замкнутого тока, регулируемый

Да

● внешний сброс

Да

● автоматический сброс

Да

● регулируемый мониторинг нейтрали

Да

пригодность к использованию противоаварийные электрические цепи

Нет

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

24 V

Интерфейсы

исполнение интерфейса Bluetooth

Нет

Измерительная цепь

измеряемое напряжение 1 при переменном токе

160 ... 760 V

измеряемое напряжение 2 при переменном токе

90 ... 440 V

регулируемое время задержки коммутации исходное значение

0 s

регулируемое время задержки срабатывания

● при пуске

0,1 ... 1 000 s

● при превышении/ недостижении предельного значения

0,1 ... 30 s

время автономной работы при отказе сети мин.

20 ms

время реакции макс.

500 ms

точность цифрового индикатора

+/-1 Digit

относительная погрешность измерения под воздействием температуры

1 %

Точность

относительная точность измерений

3 %

дрейф температуры на °C

0 %/°C

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты замыкающих контактов релейных выходов от коротких замыканий требуется

gL/gG: 6 A или переключатель LS тип C: 1 A

● для защиты размыкающих контактов релейных выходов от коротких замыканий требуется

gL/gG: 6 A или переключатель LS тип C: 1 A

Связь/ протокол

протокол поддерживается протокол IO-Link

Да

скорость передачи IO-Link

COM2 (38,4 kBaud)

время сквозного цикла между ведущим устройством и устройством IO-Link мин.

5 ms

тип источника питания по шлюзу IO-Link Master

Да

объем данных

● адресной области входов при циклической передаче всего

4 byte

● адресной области выходов при циклической передаче всего

2 byte

Вспомогательный контур

материал коммутирующих контактов

AgSnO2

число размыкающих контактов с задержкой срабатывания

число замыкающих контактов с задержкой срабатывания

число переключающих контактов

● для вспомогательных контактов

● с задержкой срабатывания

частота коммутации с контактором 3RT2 макс.

5 000 1/h

надежность контакта вспомогательных контактов

одно неправильн...(17 В, 5 мА)

нагрузочная способность контакта вспомогательных контактов согласно UL

R300/B300

Цепь главного тока

число полюсов для главной цепи

допустимый ток длительной нагрузки выходного реле при AC-15

● при 250 В при 50/60 Гц

3 A

● при 400 В при 50/60 Гц

3 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 110 В

0,2 A

● при 125 В

0,2 A

● при 230 В

0,1 A

● при 250 В

0,1 A

допустимый ток длительной нагрузки полупроводникового выхода в режиме SIO

200 mA

рабочий ток при 17 В мин.

5 mA

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле

6 A

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 60947-1

класс A

наведение кондуктивных помех

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

исполнение гальванической развязки

Безопасное разделение

гальваническая развязка

● между входом и выходом

Да

● между источником питания и прочими цепями

Да

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

Подсоединения/ клеммы

компонент изделия съемная клемма для главной цепи

Да

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

винтовой зажим

исполнение соединительных клемм с винтовой головкой с крестообразным шлицем

PZ 1

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 12), 2x (20 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 4 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 12

● многопроводной

20 ... 12

момент затяжки при винтовом зажиме

0,6 ... 0,8 N·m

длина зачистки изоляции

10 mm

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

100 mm

ширина

22,5 mm

глубина

90 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

относительная атмосферная влажность при эксплуатации макс.

70 %

Разрешения Сертификаты

Environment	General Product Approval	other
Environmental Confirmations		Confirmation
other

Дополнительная информация

последнее изменение:

04.04.2026

Дата
11.04.2026

Техническая документация по 3UG5816-1AA40

LV10_08_Relays.pdf
размер: 3.21 Мб, страниц: 110
manual_monitoring_relay_3UG4_3RR2_en-US.pdf
размер: 13.16 Мб, страниц: 314
