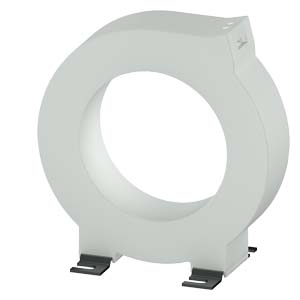

Siemens 3UL2304-1A защитное устройство
Дифференциальный трансформатор тока для контроля тока утечки Отверстие ввода 80 мм Ток утечки 30 мА–40 A
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Cуммирующие (дифференциальные) трансформаторы тока утечки Siemens 3UL
- Siemens 3UL2304-1A защитное устройство
Технические характеристики 3UL23041A
|
|
Дифференциальный трансформатор тока для контроля тока утечки Отверстие ввода 80 мм Ток утечки 30 мА–40 A | |||||||||||||
| Общие технические данные | ||||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| комплектация изделия защита от прикосновения | Да | |||||||||||||
| исполнение электрического соединения на выходе | винтовой зажим | |||||||||||||
| рабочее напряжение расчетное значение макс. | 690 V | |||||||||||||
| ток длительной нагрузки на каждую фазу макс. | 225 A | |||||||||||||
| дифференциальный ток на входе расчетное значение | 40 A | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |||||||||||||
| справочный идентификатор согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750 | T | |||||||||||||
| справочный идентификатор согласно DIN EN 61346-2 | B | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● однопроводной | 1x (0,5 ... 2,5 мм²) | |||||||||||||
| ● тонкопроволочный | ||||||||||||||
| — с концевой заделкой кабеля | 1x (0,5 ... 1,5 мм²) | |||||||||||||
| ● для проводов американского калибра (AWG) | ||||||||||||||
| — однопроводной | 1x (20 ... 13) | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при транспортировке | -25 ... +60 °C | |||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||
| ● при хранении | -40 ... +85 °C | |||||||||||||
| относительная атмосферная влажность при эксплуатации | 95 % | |||||||||||||
| высота над уровнем моря при высоте над уровнем моря | 2 000 m | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| диаметр проходного отверстия | 80 mm | |||||||||||||
| ширина | 124,5 mm | |||||||||||||
| высота | 64 mm | |||||||||||||
| глубина | 130 mm | |||||||||||||
| монтажное положение | вертикальный, к горизонтальной монтажной поверхности | |||||||||||||
| вид креплений | винтовое крепление | |||||||||||||
| момент затяжки при винтовом зажиме | 0,5 ... 0,6 N·m | |||||||||||||
| момент затяжки (фунтов/дюйм) при винтовом зажиме | 4,4 ... 5,3 lbf·in | |||||||||||||
| Сертификаты/ допуски к эксплуатации | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 22.10.2025 | |||||||||||||
|
Дата
11.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
Техническая документация по 3UL2304-1A
