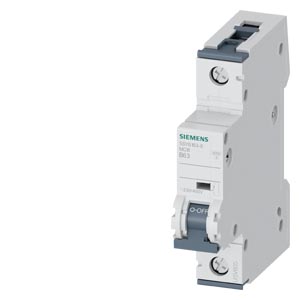

Siemens 5SY6163-6 модульная аппаратура

Name: Siemens 5SY6163-6 модульная аппаратура
Brand: Siemens
Price: 2252 RUB
Availability: InStock

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=6КА 1-ПОЛЮСНЫЙ Iном=63А ТИП ЗАЩИТНОЙ ХАР-КИ=B Uном=400В АС ШИРИНА=1-МОД. УСТ. ГЛУБИНА=70ММ

Купить 5SY61636 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 2252 руб.

Технические характеристики 5SY61636

		линейный автомат защиты 230/400 В 6 кА, 1-пол., B, 63 А, Г = 70 мм
версия
торговая марка изделия		SENTRON
наименование изделия		Модульный автоматический выключатель для защиты линий
Общие технические данные
число полюсов		1
исполнение полюсов		1P
класс характеристики срабатывания		B
механический ресурс (циклов) типичный		10 000
категория перенапряжения		3
степень загрязнения		3
напряжение
тип напряжения рабочего напряжения		Переменный ток
напряжение развязки (Ui)
● в однофазном режиме при переменном токе расчетное значение		440 V
● в многофазном режиме при переменном токе расчетное значение		440 V
напряжение питания в однофазном режиме при переменном токе расчетное значение		230 V

● рабочий ток
— при 40 °C расчетное значение		59,16 A
— при 50 °C расчетное значение		55,06 A
— при 55 °C расчетное значение		52,92 A
● рабочий ток при переменном токе расчетное значение		63 A
напряжение питания
напряжение питания
● при переменном токе		400 V
● при постоянном токе расчетное значение		60 V
диапазон значений частоты напряжения питания		50/60 Гц
рабочее напряжение при постоянном токе расчетное значение макс.		72 V
класс защиты
степень защиты IP		IP20, с подключенными проводами
Коммутационная способность
коммутационная способность по току
● при постоянном токе согласно МЭК 60947-2 расчетное значение		15 kA
● согласно EN 60898 расчетное значение		6 kA
● согласно МЭК 60947-2 расчетное значение		10 kA
класс ограничения энергии		3
рассеивание
мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс		6 W
Подробнее
комплектация изделия защита от прикосновения		Да
компонент изделия
● верхняя клемма сборной шины		Да
● нижняя клемма сборной шины		Да
● с переключаемым нейтральным проводом		Нет
характеристика изделия характеристики главных выключателей согласно EN 60204-1		Да
характеристика изделия безгалогенный		Да
характеристика изделия пломбируемый		Да
характеристика изделия бессиликоновый		Да
дополнение изделия встраиваемый дополнительные устройства		Да
функция продукта
уставки ном. тока (Ii) при расцеплении типа I		4
опорное значение ном. тока (Ii) при расцеплении типа I		x In
короткое замыкание
ном. отключающая способность при коротком замыкании (Icn)
● при переменном токе согласно UL 1077 и CSA C22.2 № 235		5 kA
связи
поперечное сечение подключаемого провода однопроводной
● мин.		0,75 mm²
● макс.		35 mm²
поперечное сечение подключаемого провода многопроводной
● мин.		0,75 mm²
● макс.		35 mm²
поперечное сечение подключаемого провода тонкопроволочный с концевой заделкой кабеля
● мин.		0,75 mm²
● макс.		25 mm²
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода
● мин.		18
● макс.		4
момент затяжки (фунтов/дюйм) при винтовом зажиме
● мин.		22 lbf·in
● макс.		31 lbf·in
момент затяжки при винтовом зажиме
● мин.		2,5 N·m
● макс.		3,5 N·m
положение сетевого провода		произвольно
Механическая конструкция
высота		90 mm
ширина		18 mm
глубина		76 mm
монтажная глубина		70 mm
число монтажных единиц в ширину		1
вид креплений		монтажная шина
монтажное положение		любой
Масса нетто ME		173 g
условия окружающей среды
стандарт		IEC / EN 60898-1, IEC / EN 60947-2 / UL1077
вибропрочность согласно МЭК 60068-2-6		±1 мм при 5–25 Гц; 50 м/с² при 25–150 Гц
окружающая температура при эксплуатации
● мин.		-25 °C
● макс.		55 °C
окружающая температура при хранении
● мин.		-40 °C
● макс.		75 °C
число испытательных циклов для климатических испытаний согласно МЭК 60068-2-30		6
Дополнительная информация





последнее изменение:		06.08.2025
Дата 27.03.2026	Возможны изменения. © Copyright Siemens 2026
