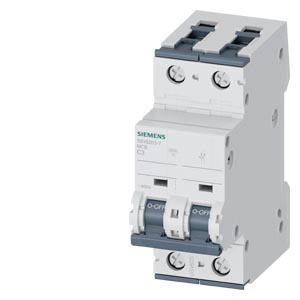

Siemens 5SY6203-7 модульная аппаратура

Name: Siemens 5SY6203-7 модульная аппаратура
Brand: Siemens
Price: 3244 RUB
Availability: InStock

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=6КА 2-ПОЛЮСНЫЙ Iном=3А ТИП ЗАЩИТНОЙ ХАР-КИ=C Uном=400В АС ШИРИНА=1-МОД. УСТ. ГЛУБИНА=70ММ

Купить 5SY62037 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 3244 руб.

Технические характеристики 5SY62037

линейный автомат защиты 400 В 6 кА, 2-пол., C, 3 A, Г = 70 мм

версия

торговая марка изделия

SENTRON

наименование изделия

Модульный автоматический выключатель для защиты линий

Общие технические данные

число полюсов

исполнение полюсов

класс характеристики срабатывания

механический ресурс (циклов) типичный

10 000

категория перенапряжения

степень загрязнения

напряжение

тип напряжения рабочего напряжения

Переменный ток

напряжение развязки (Ui)

● в однофазном режиме при переменном токе расчетное значение

440 V

● в многофазном режиме при переменном токе расчетное значение

440 V

напряжение питания в однофазном режиме при переменном токе расчетное значение

230 V

● рабочий ток

— при 40 °C расчетное значение

2,82 A

— при 50 °C расчетное значение

2,62 A

— при 55 °C расчетное значение

2,52 A

● рабочий ток при переменном токе расчетное значение

3 A

напряжение питания

● при переменном токе

400 V

● при постоянном токе расчетное значение

60 V

диапазон значений частоты напряжения питания

50/60 Гц

рабочее напряжение при постоянном токе расчетное значение макс.

72 V

класс защиты

степень защиты IP

IP20, с подключенными проводами

Коммутационная способность

коммутационная способность по току

● при постоянном токе согласно МЭК 60947-2 расчетное значение

15 kA

● согласно EN 60898 расчетное значение

6 kA

● согласно МЭК 60947-2 расчетное значение

30 kA

класс ограничения энергии

рассеивание

мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс

1,3 W

Подробнее

комплектация изделия защита от прикосновения

Да

компонент изделия

● верхняя клемма сборной шины

Да

● нижняя клемма сборной шины

Да

● с переключаемым нейтральным проводом

Нет

характеристика изделия характеристики главных выключателей согласно EN 60204-1

Да

характеристика изделия безгалогенный

Да

характеристика изделия пломбируемый

Да

характеристика изделия бессиликоновый

Да

дополнение изделия встраиваемый дополнительные устройства

Да

функция продукта

уставки ном. тока (Ii) при расцеплении типа I

опорное значение ном. тока (Ii) при расцеплении типа I

x In

короткое замыкание

ном. отключающая способность при коротком замыкании (Icn)

● при переменном токе согласно UL 1077 и CSA C22.2 № 235

5 kA

связи

поперечное сечение подключаемого провода однопроводной

● мин.

0,75 mm²

● макс.

35 mm²

поперечное сечение подключаемого провода многопроводной

● мин.

0,75 mm²

● макс.

35 mm²

поперечное сечение подключаемого провода тонкопроволочный с концевой заделкой кабеля

● мин.

0,75 mm²

● макс.

25 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● мин.

● макс.

момент затяжки (фунтов/дюйм) при винтовом зажиме

● мин.

22 lbf·in

● макс.

31 lbf·in

момент затяжки при винтовом зажиме

● мин.

2,5 N·m

● макс.

3,5 N·m

положение сетевого провода

произвольно

Механическая конструкция

высота

90 mm

ширина

36 mm

глубина

76 mm

монтажная глубина

70 mm

число монтажных единиц в ширину

вид креплений

монтажная шина

монтажное положение

любой

Масса нетто ME

307 g

условия окружающей среды

стандарт

IEC / EN 60898-1, IEC / EN 60947-2 / UL1077

вибропрочность согласно МЭК 60068-2-6

±1 мм при 5–25 Гц; 50 м/с² при 25–150 Гц

окружающая температура при эксплуатации

● мин.

-25 °C

● макс.

55 °C

окружающая температура при хранении

● мин.

-40 °C

● макс.

75 °C

число испытательных циклов для климатических испытаний согласно МЭК 60068-2-30
