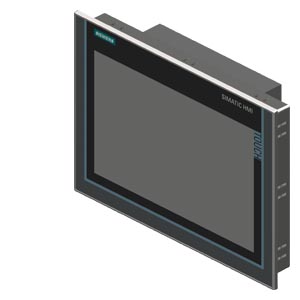

SIMATIC IFP1200, Flat Panel 12" display (16:10), Touch, Standard up to 5 m, 1280x 800 pixels, for 24 V DC, display port/DVI interface incl. DVI/USB cable 1.8 m
|
|
Общая информация
|
|
Обозначение типа продукта
|
IFP1200
|
|
Условное обозначение
|
Плоская панель 12", сенсорн.
|
|
Дисплей
|
|
Модель дисплея
|
Широкоэкранный дисплей TFT, фоновая светодиодная подсветка
|
|
Диагональ экрана
|
12,1 in
|
|
Ширина дисплея
|
261 mm
|
|
Высота дисплея
|
163 mm
|
|
Конфигурация экранной индикации (OSD)
|
Нет; настройка через программное обеспечение
|
|
Число цветов
|
16 777 216; 24 бит
|
|
Угловой размер
|
170° x 170°
|
|
Разрешение (пикселей)
|
|
● Горизонтальное разрешение
|
1 280 pixel
|
|
● Вертикальное разрешение
|
800 pixel
|
|
Общие характеристики
|
|
● Яркость/контрастность
|
400 кд/м²/1 000:1
|
|
● Яркость
|
400 cd/m²
|
|
Фоновая подсветка
|
|
● Тип фоновой подсветки
|
LED
|
|
● СНО фоновой подсветки (при 25 ℃)
|
50 000 h; при 25°C
|
|
● Фоновая подсветка с регулируемой яркостью
|
Да; 5-100 %
|
|
Элементы управления
|
|
Устройство ввода
|
|
● Управление перемещением курсора встроенной мышью
|
Нет
|
|
Сенсорное управление
|
|
● Исполнение в виде сенсорного экрана
|
Да
|
|
Вид конструкции/монтаж
|
|
Монтаж спереди
|
Да
|
|
Встроенный прибор
|
Да
|
|
Максимально допустимый угол наклона вперед относительно вертикали
|
35°
|
|
Максимально допустимый угол наклона назад относительно вертикали
|
35°
|
|
Напряжение питания
|
|
Вид напряжения питания
|
DC
|
|
Номинальное значение (пост. ток)
|
24 V
|
|
Допустимый диапазон, нижний предел (пост. ток)
|
19,2 V
|
|
Допустимый диапазон, верхний предел (пост. ток)
|
28,8 V
|
|
Рассеиваемая мощность
|
|
Нормальная рассеиваемая мощность
|
40 W
|
|
Макс. рассеиваемая мощность
|
65 W
|
|
Интерфейсы
|
|
Видеоинтерфейсы
|
|
● DVI-D
|
Да
|
|
● DisplayPort
|
Да; DisplayPort V1.1
|
|
Сенсорные интерфейсы
|
|
● USB
|
Да
|
|
Степень защиты и класс защиты
|
|
IP (спереди)
|
IP65
|
|
IP (сзади)
|
IP20
|
|
NEMA (спереди)
|
|
|
● Корпус, тип 4, спереди
|
Да
|
|
Стандарты, допуски, сертификаты
|
|
Маркировка CE
|
Да
|
|
cULus
|
Да; соответствует UL 508
|
|
RCM (ранее C-TICK)
|
Да
|
|
Допуск КС
|
Да
|
|
Применение во взрывоопасной зоне
|
|
● Зона ATEX 22
|
Нет
|
|
● Класс FM I Участок 2
|
Нет
|
|
Допуск для судостроения
|
|
● Germanischer Lloyd (GL)
|
Нет
|
|
● American Bureau of Shipping (ABS)
|
Нет
|
|
● Bureau Veritas (BV)
|
Нет
|
|
● Det Norske Veritas (DNV)
|
Нет
|
|
● Lloyds Register of Shipping (LRS)
|
Нет
|
|
● Nippon Kaiji Kyokai (Class NK)
|
Нет
|
|
● Polski Rejestr Statkow (PRS)
|
Нет
|
|
Окружающие условия
|
|
Температура окружающей среды при эксплуатации
|
|
● мин.
|
0 °C
|
|
● макс.
|
50 °C
|
|
Температура окружающей среды при хранении/транспортировке
|
|
● мин.
|
-20 °C
|
|
● макс.
|
60 °C
|
|
Колебания
|
|
● Колебательная нагрузка при эксплуатации
|
10 m/s²
|
|
● Колебательная нагрузка при транспортировке/хранении
|
10 m/s²
|
|
Испытание на ударную нагрузку
|
|
● Ударная нагрузка при эксплуатации
|
150 m/s²
|
|
● Ударное ускорение при хранении/ транспортировке
|
150 m/s²
|
|
Механические свойства/материалы
|
|
Материал корпуса (спереди)
|
|
|
● Алюминиевый
|
Да
|
|
Размеры
|
|
Ширина лицевой панели корпуса
|
330 mm
|
|
Высота лицевой панели корпуса
|
241 mm
|
|
Монтажный вырез, ширина
|
310 mm; Допуск: +1 мм
|
|
Монтажный вырез, высота
|
221 mm; Допуск: +1 мм
|
|
Монтажная глубина
|
76 mm
|
|
Массы
|
|
Масса (без упаковки)
|
2,65 kg
|
|
масса (с упаковкой)
|
3,5 kg
|
|
|
|
eClass
|
14
|
19-20-02-01
|
|
eClass
|
12
|
19-20-02-01
|
|
eClass
|
9.1
|
19-20-02-01
|
|
eClass
|
9
|
19-20-02-01
|
|
eClass
|
8
|
19-20-02-01
|
|
eClass
|
7.1
|
19-20-02-01
|
|
eClass
|
6
|
19-20-02-01
|
|
ETIM
|
10
|
EC004862
|
|
ETIM
|
9
|
EC001428
|
|
ETIM
|
8
|
EC001428
|
|
ETIM
|
7
|
EC001428
|
|
IDEA
|
4
|
6675
|
|
UNSPSC
|
15
|
43-21-19-02
|
|
|
Разрешения / Сертификаты
|
