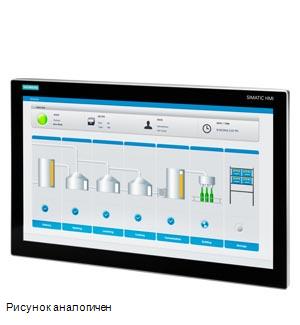

SIMATIC IFP1200 V2, встраиваемый промышленный сенсорный монитор (16:10), дисплей с поддержкой технологии мультитач и диагональю 12 дюймов, разрешение 1280x800, встраиваемое устройство, =24 В, интерфейс DisplayPort / DVI, включая кабель DP/USB длиной 1,8 м, USB сзади, нейтральный дизайн (без логотипа Siemens)
|
|
SIMATIC IFP1200 V2; встраиваемый промышленный сенсорный монитор (16:10), дисплей с поддержкой технологии мультитач и диагональю 12 дюймов, разрешение 1280x800; встраиваемое устройство, =24 В, интерфейс DisplayPort / DVI; включая кабель DP/USB длиной 1,8 м; USB сзади; нейтральный дизайн (без логотипа Siemens) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | IFP1200 V2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Условное обозначение | Плоская панель 12", с функцией мультитач | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Дисплей | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель дисплея | Широкоэкранный дисплей TFT, фоновая светодиодная подсветка | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диагональ экрана | 12,1 in | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диагональ экрана [см] | 30,7 cm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина дисплея | 261,1 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Высота дисплея | 163,2 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Конфигурация экранной индикации (OSD) | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число цветов | 16 777 216; 24 бит | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Угловой размер | 176° x 176° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешение (пикселей) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Разрешение | 1 280 x 800 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Горизонтальное разрешение | 1 280 pixel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Вертикальное разрешение | 800 pixel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Размер пикселя, по горизонтали | 0,204 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Размер пикселя, по вертикали | 0,204 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие характеристики | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Яркость/контрастность | 400 кд/м² / 800:1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● сменное, для процессора | 5 m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Яркость | 400 cd/m² | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Фоновая подсветка | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Тип фоновой подсветки | LED | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● СНО фоновой подсветки (при 25 ℃) | 70 000 h; при 25°C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Фоновая подсветка с регулируемой яркостью | Да; 0-100 % | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Элементы управления | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Устройство ввода | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Управление перемещением курсора встроенной мышью | Да; также внешн. по USB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сенсорное управление | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение в виде сенсорного экрана | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение в виде экрана Multitouch | Да; проективно-емкостный | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● экранная клавиатура | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид конструкции/монтаж | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Структура | Встраиваемое устройство | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Монтаж спереди | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Возможность вертикального монтажа (вертикальный формат) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Возможность поперечного монтажа (горизонтальный формат) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Встроенный прибор | Да; возможно использование вертикального формата | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимально допустимый угол наклона вперед относительно вертикали | 35° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимально допустимый угол наклона назад относительно вертикали | 35° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид напряжения питания | DC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V; PELV / SELV беспотенциальный | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 0,65 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 1 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Импульс тока при включении I²t | 0,5 A²·s | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 15 W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Макс. рассеиваемая мощность | 25 W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число USB-разъемов | 2; USB 2.0 Typ A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| USB на задней панели | Да; 2x на плате | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разъем для клавиатуры/мыши | USB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Видеоинтерфейсы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● DisplayPort | Да; DisplayPort V1.2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сенсорные интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● USB | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты и класс защиты | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP (спереди) | IP65 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP (сзади) | IP20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NEMA (спереди) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Корпус, тип 4, спереди | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Корпус, тип 4x спереди | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Корпус, тип 12, спереди | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сертификат соответствия | зона взрывоопасности 2/22, судостроение | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Маркировка CE | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Допуск UL | Да; cULus, cUL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| cULus | Да; соответствует UL 508 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Допуск FM | Да; в ходе выполнения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RCM (ранее C-TICK) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EAC (ранее ГОСТ-Р) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ЭМС | CE, EN 55011, EN 61000-6-4, EN 61000-6-2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Воздействие на окружающую среду | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● экологическая декларация изделия | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Потенциал парникового эффекта | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (общий) [экв. CO2] | 281,17875 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 57,74565 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 233,02427 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -10,86766 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Применение во взрывоопасной зоне | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Зона ATEX 2 | Да; в ходе выполнения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Зона ATEX 22 | Да; в ходе выполнения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Зона IECEx 2 | Да; в ходе выполнения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Зона IECEx 22 | Да; в ходе выполнения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Класс FM I Участок 2 | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Допуск для судостроения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Germanischer Lloyd (GL) | Да; по требованию | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● American Bureau of Shipping (ABS) | Да; по требованию | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Bureau Veritas (BV) | Да; по требованию | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Det Norske Veritas (DNV) | Да; по требованию | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Lloyds Register of Shipping (LRS) | Да; по требованию | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Nippon Kaiji Kyokai (Class NK) | Да; по требованию | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 50 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -20 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 3 500 m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация, макс. | 95 %; без конденсации | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Колебания | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Колебательная нагрузка при эксплуатации | 1 gn | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Колебательная нагрузка при транспортировке/хранении | 1 gn | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытание на ударную нагрузку | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Ударная нагрузка при эксплуатации | 15 gn | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Ударное ускорение при хранении/ транспортировке | 15 gn | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Механические свойства/материалы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса (спереди) | с нейтральным дизайном | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Алюминиевый | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Алюминиевое литье | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Стекло | Да; лицевая часть | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса (с тыла) | Алюминиевый | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина лицевой панели корпуса | 326 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Высота лицевой панели корпуса | 237 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Монтажный вырез, ширина | 310 mm; Допуск: +1 мм | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Монтажный вырез, высота | 221 mm; Допуск: +1 мм | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Монтажная глубина | 62,5 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса (без упаковки) | 3 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| масса (с упаковкой) | 4,4 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 01.04.2025 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
