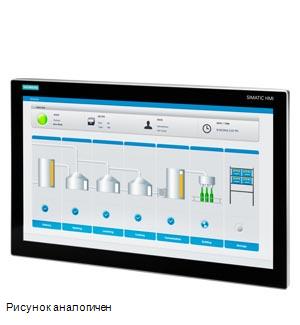

SIMATIC IFP1200 V2 PRO, корпусный промышленный сенсорный монитор, дисплей с поддержкой технологии “мультитач“ и диагональю 12 дюймов (16:10), разрешение 1280x800 пикселей, корпусная версия (PRO) для монтажа на несущий рычаг, с операторским управлением, для =24 В, интерфейс DisplayPort / DVI, может быть удалён на расстояние до 100 м, HDBasedT, USB сзади, стандартный дизайн (с логотипом Siemens)
|
|
SIMATIC IFP1200 V2 PRO; корпусный промышленный сенсорный монитор, дисплей с поддержкой технологии "мультитач" и диагональю 12 дюймов (16:10), разрешение 1280x800 пикселей; корпусная версия (PRO) для монтажа на несущий рычаг; с операторским управлением, для =24 В, интерфейс DisplayPort / DVI, может быть удалён на расстояние до 100 м, HDBasedT, USB сзади, стандартный дизайн (с логотипом Siemens) | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | IFP1200 V2 PRO | |||||||||||||||||||||||||||||||||||||||||||
| Условное обозначение | Плоская панель 12", с функцией мультитач, внешн. | |||||||||||||||||||||||||||||||||||||||||||
| Дисплей | ||||||||||||||||||||||||||||||||||||||||||||
| Модель дисплея | Широкоэкранный дисплей TFT, фоновая светодиодная подсветка | |||||||||||||||||||||||||||||||||||||||||||
| Диагональ экрана | 12,1 in | |||||||||||||||||||||||||||||||||||||||||||
| Диагональ экрана [см] | 30,7 cm | |||||||||||||||||||||||||||||||||||||||||||
| Ширина дисплея | 261,1 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота дисплея | 163,2 mm | |||||||||||||||||||||||||||||||||||||||||||
| Конфигурация экранной индикации (OSD) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Число цветов | 16 777 216; 24 бит | |||||||||||||||||||||||||||||||||||||||||||
| Угловой размер | 176° x 176° | |||||||||||||||||||||||||||||||||||||||||||
| Разрешение (пикселей) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Разрешение | 1 280 x 800 | |||||||||||||||||||||||||||||||||||||||||||
| ● Горизонтальное разрешение | 1 280 pixel | |||||||||||||||||||||||||||||||||||||||||||
| ● Вертикальное разрешение | 800 pixel | |||||||||||||||||||||||||||||||||||||||||||
| ● Размер пикселя, по горизонтали | 0,204 mm | |||||||||||||||||||||||||||||||||||||||||||
| ● Размер пикселя, по вертикали | 0,204 mm | |||||||||||||||||||||||||||||||||||||||||||
| Общие характеристики | ||||||||||||||||||||||||||||||||||||||||||||
| ● Яркость/контрастность | 400 кд/м² / 800:1 | |||||||||||||||||||||||||||||||||||||||||||
| ● сменное, для процессора | 100 m; протокол HDBaseT | |||||||||||||||||||||||||||||||||||||||||||
| ● Яркость | 400 cd/m² | |||||||||||||||||||||||||||||||||||||||||||
| Фоновая подсветка | ||||||||||||||||||||||||||||||||||||||||||||
| ● Тип фоновой подсветки | LED | |||||||||||||||||||||||||||||||||||||||||||
| ● СНО фоновой подсветки (при 25 ℃) | 70 000 h; при 25°C | |||||||||||||||||||||||||||||||||||||||||||
| ● Фоновая подсветка с регулируемой яркостью | Да; 0-100 % | |||||||||||||||||||||||||||||||||||||||||||
| Элементы управления | ||||||||||||||||||||||||||||||||||||||||||||
| Устройство ввода | ||||||||||||||||||||||||||||||||||||||||||||
| ● Управление перемещением курсора встроенной мышью | Да; также внешн. по USB | |||||||||||||||||||||||||||||||||||||||||||
| Сенсорное управление | ||||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение в виде сенсорного экрана | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение в виде экрана Multitouch | Да; проективно-емкостный | |||||||||||||||||||||||||||||||||||||||||||
| ● экранная клавиатура | Да | |||||||||||||||||||||||||||||||||||||||||||
| Вид конструкции/монтаж | ||||||||||||||||||||||||||||||||||||||||||||
| Структура | Монтаж консоли | |||||||||||||||||||||||||||||||||||||||||||
| Монтаж спереди | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Монтаж на кронштейне | Да; Подготовлено для консоли и расширительных элементов (учитывать руководство) | |||||||||||||||||||||||||||||||||||||||||||
| Встроенный прибор | Нет; Полностью закрыто IP65 | |||||||||||||||||||||||||||||||||||||||||||
| Максимально допустимый угол наклона вперед относительно вертикали | 45° | |||||||||||||||||||||||||||||||||||||||||||
| Максимально допустимый угол наклона назад относительно вертикали | 45° | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Вид напряжения питания | DC | |||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V; PELV / SELV беспотенциальный | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 0,65 A | |||||||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 1 A | |||||||||||||||||||||||||||||||||||||||||||
| Импульс тока при включении I²t | 0,5 A²·s | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 15 W | |||||||||||||||||||||||||||||||||||||||||||
| Макс. рассеиваемая мощность | 25 W | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| Число USB-разъемов | 2; USB 2.0 Typ A | |||||||||||||||||||||||||||||||||||||||||||
| USB на задней панели | Да; 2x на плате | |||||||||||||||||||||||||||||||||||||||||||
| Разъем для клавиатуры/мыши | USB | |||||||||||||||||||||||||||||||||||||||||||
| Видеоинтерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| ● DisplayPort | Да; DisplayPort V1.2 | |||||||||||||||||||||||||||||||||||||||||||
| Сенсорные интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| ● USB | Да | |||||||||||||||||||||||||||||||||||||||||||
| Степень защиты и класс защиты | ||||||||||||||||||||||||||||||||||||||||||||
| IP (спереди) | IP65 | |||||||||||||||||||||||||||||||||||||||||||
| IP (сзади) | IP65 | |||||||||||||||||||||||||||||||||||||||||||
| NEMA (спереди) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Корпус, тип 4, спереди | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Корпус, тип 4x спереди | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Корпус, тип 12, спереди | Да | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| Маркировка CE | Да | |||||||||||||||||||||||||||||||||||||||||||
| Допуск UL | Да; cULus, cUL | |||||||||||||||||||||||||||||||||||||||||||
| cULus | Да; соответствует UL 508 | |||||||||||||||||||||||||||||||||||||||||||
| Допуск FM | Да; в ходе выполнения | |||||||||||||||||||||||||||||||||||||||||||
| RCM (ранее C-TICK) | Да | |||||||||||||||||||||||||||||||||||||||||||
| EAC (ранее ГОСТ-Р) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ЭМС | CE, EN 55011, EN 61000-6-4, EN 61000-6-2 | |||||||||||||||||||||||||||||||||||||||||||
| Воздействие на окружающую среду | ||||||||||||||||||||||||||||||||||||||||||||
| ● экологическая декларация изделия | Да | |||||||||||||||||||||||||||||||||||||||||||
| Потенциал парникового эффекта | ||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (общий) [экв. CO2] | 287,33591 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 67,37201 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 233,02427 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -14,85905 kg | |||||||||||||||||||||||||||||||||||||||||||
| Применение во взрывоопасной зоне | ||||||||||||||||||||||||||||||||||||||||||||
| ● Зона ATEX 2 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Зона ATEX 22 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Зона IECEx 2 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Зона IECEx 22 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Класс FM I Участок 2 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Допуск для судостроения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Germanischer Lloyd (GL) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● American Bureau of Shipping (ABS) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Bureau Veritas (BV) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Det Norske Veritas (DNV) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Lloyds Register of Shipping (LRS) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Nippon Kaiji Kyokai (Class NK) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 45 °C | |||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -20 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 3 500 m | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация, макс. | 95 %; без конденсации | |||||||||||||||||||||||||||||||||||||||||||
| Колебания | ||||||||||||||||||||||||||||||||||||||||||||
| ● Колебательная нагрузка при эксплуатации | 1 gn | |||||||||||||||||||||||||||||||||||||||||||
| ● Колебательная нагрузка при транспортировке/хранении | 1 gn | |||||||||||||||||||||||||||||||||||||||||||
| Испытание на ударную нагрузку | ||||||||||||||||||||||||||||||||||||||||||||
| ● Ударная нагрузка при эксплуатации | 15 gn | |||||||||||||||||||||||||||||||||||||||||||
| ● Ударное ускорение при хранении/ транспортировке | 15 gn | |||||||||||||||||||||||||||||||||||||||||||
| Механические свойства/материалы | ||||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса (спереди) | Со стандартным дизайном | |||||||||||||||||||||||||||||||||||||||||||
| ● Алюминиевый | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Алюминиевое литье | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Стекло | Да; лицевая часть | |||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса (с тыла) | Алюминиевый | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина лицевой панели корпуса | 313 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота лицевой панели корпуса | 225 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса (без упаковки) | 4,4 kg | |||||||||||||||||||||||||||||||||||||||||||
| масса (с упаковкой) | 6,2 kg | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 01.04.2025 | |||||||||||||||||||||||||||||||||||||||||||
