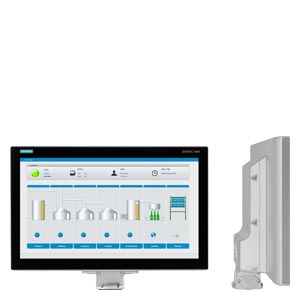

Siemens 6AV7863-4MA14-1AA0 система автоматизации

Name: Siemens 6AV7863-4MA14-1AA0 система автоматизации
Brand: Siemens
Availability: InStock

SIMATIC IFP2200 PRO, корпусный плоский панельный широкоформатный монитор (16:9), сенсорный с диагональю 22 дюймов и технологией “мультитач“, для установки на пьедестал с возможностью установки компонентов расширения, разнесённая версия - до 30 м, 1920 x 1080 пикселей, =24 В, интерфейсы displayport/DVI, корпусное исполнение со степенью защиты IP65, с логотипом Siemens

Купить 6AV78634MA141AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6AV78634MA141AA0

*** spare part *** SIMATIC IFP2200 PRO, Flat Panel, 22" display (16:9), Multitouch, suitable for pedestal and extension components, extended version max. 30m, 1920 x 1080 pixel, for 24V DC, displayport/DVI Interface, IP65, fully enlosed, standard design

Общая информация

Обозначение типа продукта

IFP2200 PRO

Условное обозначение

Плоская панель 22" PRO, Multitouch, внешн.

Дисплей

Модель дисплея

Широкоэкранный дисплей TFT, фоновая светодиодная подсветка

Диагональ экрана

21,5 in; 22"

Диагональ экрана [см]

56 cm

Ширина дисплея

476 mm

Высота дисплея

268 mm

Конфигурация экранной индикации (OSD)

Нет; настройка через программное обеспечение

Число цветов

16 777 216; 24 бит

Угловой размер

178° x 178°

Разрешение (пикселей)

● Разрешение

1 920 x 1 080

● Горизонтальное разрешение

1 920 pixel

● Вертикальное разрешение

1 080 pixel

● Размер пикселя, по горизонтали

0,2475 mm

● Размер пикселя, по вертикали

0,2475 mm

Общие характеристики

● Яркость/контрастность

250 кд/м²/1 000:1

● антибликовое закаленное минеральное стекло

Да

● сменное, для процессора

30 m

● Яркость

250 cd/m²

Фоновая подсветка

● Тип фоновой подсветки

LED

● СНО фоновой подсветки (при 25 ℃)

30 000 h; при 25°C

● Фоновая подсветка с регулируемой яркостью

Да; 0-100 %

Элементы управления

мультисенсорный экран

Устройство ввода

● Управление перемещением курсора встроенной мышью

Да; также внешн. по USB

Сенсорное управление

● Исполнение в виде сенсорного экрана

Да; проективно-емкостный

● Исполнение в виде экрана Multitouch

Да; проективно-емкостный

● экранная клавиатура

Да

Вид конструкции/монтаж

Структура

Монтаж ножки

Монтаж спереди

Нет

Монтаж на кронштейне

Нет

Монтаж на подставке

Да

Встроенный прибор

Нет; Полностью закрыто IP65

Максимально допустимый угол наклона вперед относительно вертикали

45°

Максимально допустимый угол наклона назад относительно вертикали

45°

Напряжение питания

Вид напряжения питания

Номинальное значение (пост. ток)

24 V; PELV / SELV беспотенциальный

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Потребление тока (номинальное)

2,5 A

Макс. потребление тока

3 A

Макс. ток включения

2,8 A

Импульс тока при включении I²t

0,5 A²·s

Мощность

Потребляемая активная мощность, тип.

40 W

Рассеиваемая мощность

Нормальная рассеиваемая мощность

40 W

Макс. рассеиваемая мощность

60 W

Интерфейсы

Число USB-разъемов

2; USB 2.0 Typ A

USB на задней панели

Да; 2x на плате

Разъем для клавиатуры/мыши

USB

Видеоинтерфейсы

● DVI-D

Да

● DisplayPort

Да; DisplayPort V1.1

Сенсорные интерфейсы

● USB

Да

Степень защиты и класс защиты

IP (спереди)

IP65

IP (сзади)

IP65

NEMA (спереди)

● Корпус, тип 4, спереди

Да

● Корпус, тип 4x спереди

Да

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск UL

Да

cULus

Да; соответствует UL 508

RCM (ранее C-TICK)

Да

Допуск КС

Да

EAC (ранее ГОСТ-Р)

Да

Применение во взрывоопасной зоне

● Зона ATEX 2

Да; в ходе выполнения

● Зона ATEX 22

Да; в ходе выполнения

● Зона IECEx 2

Да; в ходе выполнения

● Зона IECEx 22

Да; в ходе выполнения

● Класс cULus I Зона 2, участок 2

Да; в ходе выполнения

● Класс FM I Участок 2

Да; в ходе выполнения

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

45 °C

Температура окружающей среды при хранении/транспортировке

● мин.

-20 °C

● макс.

60 °C

Относительная влажность воздуха

● Эксплуатация, макс.

95 %; без конденсации

Колебания

● Колебательная нагрузка при эксплуатации

10 m/s²

● Колебательная нагрузка при транспортировке/хранении

10 m/s²

Испытание на ударную нагрузку

● Ударная нагрузка при эксплуатации

150 m/s²

● Ударное ускорение при хранении/ транспортировке

150 m/s²

Механические свойства/материалы

Материал корпуса (спереди)

Со стандартным дизайном

● Алюминиевый

Да

● Стекло

Да; лицевая часть

Размеры

Ширина лицевой панели корпуса

527 mm

Высота лицевой панели корпуса

329 mm

Массы

Масса (без упаковки)

8,1 kg

масса (с упаковкой)

11 kg

Классификации

	Версия	Классификация
eClass	14	19-20-02-01
eClass	12	19-20-02-01
eClass	9.1	19-20-02-01
eClass	9	19-20-02-01
eClass	8	19-20-02-01
eClass	7.1	19-20-02-01
eClass	6	19-20-02-01
ETIM	10	EC004862
ETIM	9	EC001428
ETIM	8	EC001428
ETIM	7	EC001428
IDEA	4	6675
UNSPSC	15	43-21-19-02

Разрешения / Сертификаты

General Product Approval
		Miscellaneous	Manufacturer Declaration	China RoHS

последнее изменение:

08.08.2024
