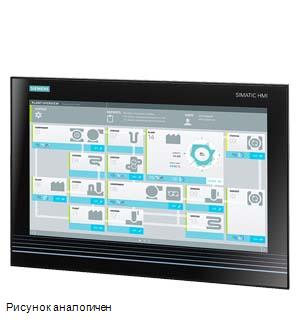

Siemens 6AV7863-4MB10-0AA0 система автоматизации

Name: Siemens 6AV7863-4MB10-0AA0 система автоматизации
Brand: Siemens
Availability: InStock

SIMATIC IFP1900, ПЛОСКО-ПАНЕЛЬНЫЙ МОНИТОР 22“ (16:9), СЕНСОРНЫЙ С ПОДДЕРЖКОЙ МУЛЬТИТАЧ, РАСШИРЕННАЯ ВЕРСИЯ МАКС. 30M, 1920X1080 ПИКСЕЛЕЙ, ПИТАНИЕ =24 В И ~100-240 В, ИНТЕРФЕЙС DISPLAYPORT / DVI, ВКЛ. КАБЕЛЬ DVI/USB 1,8 M

Купить 6AV78634MB100AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6AV78634MB100AA0

SIMATIC IFP2200 Flat Panel 22" display (16: 9), Multitouch, Extended version up to 30 m, 1920x 1080 pixels, for 24 V DC and 100-240 V AC, display port/DVI interface incl. DVI/USB cable 1.8 m

Общая информация

Обозначение типа продукта

IFP2200

Условное обозначение

Плоская панель 22", Multitouch, внеш.

Дисплей

Модель дисплея

Широкоэкранный дисплей TFT, фоновая светодиодная подсветка

Диагональ экрана

21,5 in; 22"

Диагональ экрана [см]

56 cm

Ширина дисплея

476 mm

Высота дисплея

268 mm

Конфигурация экранной индикации (OSD)

Нет; настройка через программное обеспечение

Число цветов

16 777 216; 24 бит

Угловой размер

170° x 170°

Разрешение (пикселей)

● Разрешение

1 920 x 1 080

● Горизонтальное разрешение

1 920 pixel

● Вертикальное разрешение

1 080 pixel

● Размер пикселя, по горизонтали

0,2475 mm

● Размер пикселя, по вертикали

0,2475 mm

Общие характеристики

● Яркость/контрастность

250 кд/м²/1 000:1

● антибликовое закаленное минеральное стекло

Да

● сменное, для процессора

30 m

● Яркость

250 cd/m²

Фоновая подсветка

● Тип фоновой подсветки

LED

● СНО фоновой подсветки (при 25 ℃)

50 000 h; при 25°C

● Фоновая подсветка с регулируемой яркостью

Да; 0-100 %

Элементы управления

мультисенсорный экран

Устройство ввода

● Управление перемещением курсора встроенной мышью

Да; также внешн. по USB

Сенсорное управление

● Исполнение в виде сенсорного экрана

Да; проективно-емкостный

● экранная клавиатура

Да

Вид конструкции/монтаж

Структура

Встраиваемое устройство

Монтаж спереди

Да

Встроенный прибор

Да; возможно использование вертикального формата

Максимально допустимый угол наклона вперед относительно вертикали

35°

Максимально допустимый угол наклона назад относительно вертикали

35°

Напряжение питания

Вид напряжения питания

перем./пост. ток

Номинальное значение (пост. ток)

24 V; PELV

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Номинальное значение (перем. ток)

100 V; до 240 В, 50/60 Гц

Допустимый диапазон, нижний предел (перем. ток)

90 V

Допустимый диапазон, верхний предел (перем. ток)

264 V

Рассеиваемая мощность

Нормальная рассеиваемая мощность

40 W

Макс. рассеиваемая мощность

65 W

Интерфейсы

USB на задней панели

Да; 2x на плате

Разъем для клавиатуры/мыши

USB

Видеоинтерфейсы

● DVI-D

Да

● DisplayPort

Да; DisplayPort V1.1

Сенсорные интерфейсы

● USB

Да

Степень защиты и класс защиты

IP (спереди)

IP65

IP (сзади)

IP20

NEMA (спереди)

● Корпус, тип 4, спереди

Да

● Корпус, тип 4x спереди

Да

● Корпус, тип 12, спереди

Да

Стандарты, допуски, сертификаты

Маркировка CE

Да

cULus

Да; соответствует UL 508

RCM (ранее C-TICK)

Да

Допуск КС

Да

Применение во взрывоопасной зоне

● Зона ATEX 2

Да; в ходе выполнения

● Зона ATEX 22

Да; в ходе выполнения

● Класс FM I Участок 2

Нет

Допуск для судостроения

● Germanischer Lloyd (GL)

Да; в ходе выполнения

● American Bureau of Shipping (ABS)

Да; в ходе выполнения

● Bureau Veritas (BV)

Да; в ходе выполнения

● Det Norske Veritas (DNV)

Да; в ходе выполнения

● Lloyds Register of Shipping (LRS)

Да; в ходе выполнения

● Nippon Kaiji Kyokai (Class NK)

Да; в ходе выполнения

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

45 °C; вертикальный монтаж (горизонтальный формат)

Температура окружающей среды при хранении/транспортировке

● мин.

-20 °C

● макс.

60 °C

Относительная влажность воздуха

● Эксплуатация, макс.

95 %; без конденсации

Колебания

● Колебательная нагрузка при эксплуатации

10 m/s²

● Колебательная нагрузка при транспортировке/хранении

10 m/s²

Испытание на ударную нагрузку

● Ударная нагрузка при эксплуатации

150 m/s²

● Ударное ускорение при хранении/ транспортировке

150 m/s²

Механические свойства/материалы

Материал корпуса (спереди)

● Стекло

Да

Размеры

Ширина лицевой панели корпуса

560 mm

Высота лицевой панели корпуса

380 mm

Монтажный вырез, ширина

542 mm; Допуск: +1 мм

Монтажный вырез, высота

362 mm; Допуск: +1 мм

Монтажная глубина

62,5 mm

Массы

Масса (без упаковки)

6,5 kg

масса (с упаковкой)

7,6 kg

Классификации

	Версия	Классификация
eClass	14	19-20-02-01
eClass	12	19-20-02-01
eClass	9.1	19-20-02-01
eClass	9	19-20-02-01
eClass	8	19-20-02-01
eClass	7.1	19-20-02-01
eClass	6	19-20-02-01
ETIM	10	EC004862
ETIM	9	EC001428
ETIM	8	EC001428
ETIM	7	EC001428
IDEA	4	6675
UNSPSC	15	43-21-19-02

Разрешения / Сертификаты

General Product Approval

EMV	Test Certificates		Maritime application
	Special Test Certificate	Type Test Certificates/Test Report
Maritime application				other
				Confirmation	Miscellaneous
other	Railway	Dangerous goods	Environment
	Special Test Certificate	Transport Information		Environmental Confirmations
