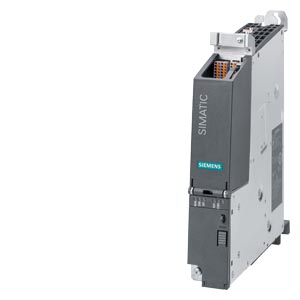

Siemens 6ES7615-7DF10-0AB0 система автоматизации
SIMATIC S7-1500, Drive Controller CPU 1507D TF With SINAMICS S120 Integrated, Interfaces: 12 DI, 16 DI/DQ, 4 DRIVE-CLiQ, 3 PROFINET: 3+1+1 ports, 1 PROFIBUS, SIMATIC memory card required
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Промышленные ПК Siemens SIMATIC
- Siemens 6ES7615-7DF10-0AB0 система автоматизации
Технические характеристики 6ES76157DF100AB0
|
SIMATIC S7-1500, Drive Controller CPU 1507D TF with SINAMICS S120 Integrated; interfaces: 12 DI, 16 DI/DQ, 4 DRIVE-CLiQ, 3 PROFINET: 3+1+1 ports, 1 PROFIBUS, SIMATIC Memory Card required; supported firmware version: SIMATIC S7-1500 FW up to V3.1 (technology version up to V8.0), SINAMICS FW V5.2/V5.2 SP3 | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | CPU 1507D TF | |||||||||||||||||||||||||||||||||||||||||||
| Функциональный стандарт HW | FS13 | |||||||||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | ПЛК: V3.1 / SINAMICS Integrated: V5.2 SP3 | |||||||||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Да; ПЛК до версии 3.1 / SINAMICS Integrated до версии 5.2 SP3 | |||||||||||||||||||||||||||||||||||||||||||
| основано на | SIMATIC S7-1500 TF-CPU и SINAMICS S120 | |||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Да; с мин. числом OB 6 x цикл 250 мкс | |||||||||||||||||||||||||||||||||||||||||||
| ● SysLog | Да | |||||||||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V21 (МПО V3.1) / не ниже V16 (МПО V2.8) | |||||||||||||||||||||||||||||||||||||||||||
| Интегрированная система регулирования приводов | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число осей при серворегулировании, макс. | 6 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число осей при векторном регулировании, макс. | 6 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число осей при частотном регулировании (U/f), макс. | 12 | |||||||||||||||||||||||||||||||||||||||||||
| ● Примечание | Альтернативные способы регулирования; регулирование привода на базе SINAMICS S120 CU320-2 (версия МПО V5.x); сокращение функций по сравнению с CU320-2: без свободных функциональных блоков, ... ; детали приведены в руководстве | |||||||||||||||||||||||||||||||||||||||||||
| Управление конфигурацией | ||||||||||||||||||||||||||||||||||||||||||||
| посредством набора данных | Да | |||||||||||||||||||||||||||||||||||||||||||
| Элементы управления | ||||||||||||||||||||||||||||||||||||||||||||
| Число клавиш | 1; Кнопка FUNCT | |||||||||||||||||||||||||||||||||||||||||||
| Переключатель режимов работы | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||
| Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||||||||
| Перемыкание при отказе сетевого питания и отключении напряжения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Время перемыкания при отказе сетевого питания и отключении напряжения | 3 ms; относится к напряжению питания на ЦП | |||||||||||||||||||||||||||||||||||||||||||
| ● Мин. частота повторения импульсов | 1 событие каждые 10 с | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 0,65 A; Без нагружения входов/выходов, без подачи питания через интерфейс DRIVE-CLiQ-/USB | |||||||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 13,1 A; с нагрузкой | |||||||||||||||||||||||||||||||||||||||||||
| Макс. ток включения | 6 A; Номинальное значение | |||||||||||||||||||||||||||||||||||||||||||
| I²t | 0,62 A²·s | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 17 W | |||||||||||||||||||||||||||||||||||||||||||
| Запоминающее устройство | ||||||||||||||||||||||||||||||||||||||||||||
| Число гнезд для карты памяти SIMATIC | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Требуется карта памяти SIMATIC | Да | |||||||||||||||||||||||||||||||||||||||||||
| Оперативное запоминающее устройство | ||||||||||||||||||||||||||||||||||||||||||||
| ● встроенное (для программ) | 15 Mbyte | |||||||||||||||||||||||||||||||||||||||||||
| ● встроенное (для данных) | 40 Mbyte | |||||||||||||||||||||||||||||||||||||||||||
| Память загрузки | ||||||||||||||||||||||||||||||||||||||||||||
| ● вставная (SIMATIC Memory Card), необходима | 12 Mbyte; Рекомендуется как минимум при использовании интегрированных приводов | |||||||||||||||||||||||||||||||||||||||||||
| ● вставная (карта памяти SIMATIC), макс. | 32 Gbyte | |||||||||||||||||||||||||||||||||||||||||||
| Хранение в буфере | ||||||||||||||||||||||||||||||||||||||||||||
| ● не требует обслуживания | Да | |||||||||||||||||||||||||||||||||||||||||||
| Блоки ЦП | ||||||||||||||||||||||||||||||||||||||||||||
| Число элементов (всего): | 20 000; Блоки (OB, FB, FC, DB) и UDTs | |||||||||||||||||||||||||||||||||||||||||||
| Блоки данных (DB) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Диапазон числовых значений | 1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 16 Mbyte; при БД с абсолютной адресацией макс. размер составляет 64 кбайт | |||||||||||||||||||||||||||||||||||||||||||
| Функциональные блоки (FB) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Диапазон числовых значений | 0 до 65 535 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 1 Mbyte | |||||||||||||||||||||||||||||||||||||||||||
| Функции (FC) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Диапазон числовых значений | 0 до 65 535 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 1 Mbyte | |||||||||||||||||||||||||||||||||||||||||||
| Организационные блоки (OB) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 1 Mbyte | |||||||||||||||||||||||||||||||||||||||||||
| ● Число свободных организационных блоков циклического выполнения | 100 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерывания по времени | 20 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерываний с задержкой | 20 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков циклических прерываний | 20; с минимальным числом OB 3 x цикл 100 мкс | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков аппаратного прерывания | 50 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерывания DPV1 | 3 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерываний циклов тактовой синхронизации | 3 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерываний технологических циклов тактовой синхронизации | 2 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число пусковых организационных блоков | 100 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков обработки асинхронных ошибок | 4 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков обработки синхронных ошибок | 2 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков обработки диагностических сигналов | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Глубина вложенности | ||||||||||||||||||||||||||||||||||||||||||||
| ● на класс приоритета | 24; при F-блоках возможно до 8 | |||||||||||||||||||||||||||||||||||||||||||
| Счетчики, таймеры и их остаток | ||||||||||||||||||||||||||||||||||||||||||||
| Счетчик S7 | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число | 2 048 | |||||||||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||||||||
| Счетчик IEC | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число | неограниченное число (ограничение только посредством ОЗУ) | |||||||||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||||||||
| Таймеры S7 | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число | 2 048 | |||||||||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||||||||
| Таймер IEC | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число | неограниченное число (ограничение только посредством ОЗУ) | |||||||||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||||||||
| Области данных и их остаток | ||||||||||||||||||||||||||||||||||||||||||||
| Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 700 kbyte; суммарно; для хранения маркеров, значений времени, счетчиков, блоков данных и технологических параметров (осей): | |||||||||||||||||||||||||||||||||||||||||||
| Маркер | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 16 kbyte | |||||||||||||||||||||||||||||||||||||||||||
| ● Число меток синхронизации | 8; 8 битов маркировки такта, собранные в одном байте маркировки такта | |||||||||||||||||||||||||||||||||||||||||||
| Блоки управляющих данных | ||||||||||||||||||||||||||||||||||||||||||||
| ● Настраиваемый остаток | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Предварительно заданный остаток | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Локальные данные | ||||||||||||||||||||||||||||||||||||||||||||
| ● на класс приоритета, макс. | 64 kbyte; макс. 16 Кбайт на блок | |||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||
| Число модулей ввода-вывода | 16 384; макс. количество модулей / подмодули | |||||||||||||||||||||||||||||||||||||||||||
| Периферийная адресная область | ||||||||||||||||||||||||||||||||||||||||||||
| ● Вводы | 32 kbyte; все входы включены в образ процесса | |||||||||||||||||||||||||||||||||||||||||||
| ● Выводы | 32 kbyte; все выходы включены в образ процесса | |||||||||||||||||||||||||||||||||||||||||||
| в том числе на каждую встроенную подсистему ввода-вывода | ||||||||||||||||||||||||||||||||||||||||||||
| — Вводы (объем) | 32 kbyte; макс. 32 Кб через X150; макс. 8 Кб через X160 или X126 | |||||||||||||||||||||||||||||||||||||||||||
| — Выводы (объем) | 32 kbyte; макс. 32 Кб через X150; макс. 8 Кб через X160 или X126 | |||||||||||||||||||||||||||||||||||||||||||
| Частичный образ процесса | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число частичных образов процесса | 32 | |||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||
| Число децентрализованных систем ввода-вывода | 64; Под децентрализованной системой ввода/вывода, кроме подключения децентрализованных периферийных устройств через PROFINET или PROFIBUS, также понимают подключение периферийных устройств через ведущие модули AS-i или коммуникационные модули (например, IE/PB-Link) | |||||||||||||||||||||||||||||||||||||||||||
| Число ведущих устройств DP | ||||||||||||||||||||||||||||||||||||||||||||
| ● встроенный | 1 | |||||||||||||||||||||||||||||||||||||||||||
| ● по CM | Расширение с помощью CM/CP (PROFIBUS, PROFINET, Ethernet) невозможно; эксплуатация указанных CM/CP возможна лишь в центральной модульной стойке | |||||||||||||||||||||||||||||||||||||||||||
| Число контроллеров ввода-вывода | ||||||||||||||||||||||||||||||||||||||||||||
| ● встроенный | 2 | |||||||||||||||||||||||||||||||||||||||||||
| ● по CM | Расширение с помощью CM/CP (PROFIBUS, PROFINET, Ethernet) невозможно; эксплуатация указанных CM/CP возможна лишь в центральной модульной стойке | |||||||||||||||||||||||||||||||||||||||||||
| Коммуникационный модуль для двухточечного соединения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число коммуникационных модулей для двухточечного соединения | число подсоединяемых коммуникационных модулей PtP (децентрализованных) ограничено только имеющимся числом гнезд | |||||||||||||||||||||||||||||||||||||||||||
| Время | ||||||||||||||||||||||||||||||||||||||||||||
| Часы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Тип | Аппаратные часы | |||||||||||||||||||||||||||||||||||||||||||
| ● Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C, норм. | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. отклонение в день | 10 s; штатн.: 2,4 с | |||||||||||||||||||||||||||||||||||||||||||
| Счетчик рабочего времени | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число | 16 | |||||||||||||||||||||||||||||||||||||||||||
| Синхронизация времени | ||||||||||||||||||||||||||||||||||||||||||||
| ● поддерживается | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● на DP, ведущее устройство | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● на DP, устройство | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● в AS, ведущее устройство | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● в AS, устройство | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● на Ethernet по NTP | Да | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||||||||
| встроенные каналы (цифровые входы) | 28; макс. в зависимости от параметрирования | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы параметрируемые | Да; 12 ЦВх, 8 ЦВх/ЦВых (X122/X132, SINAMICS Integrated) + 8 ЦВх/ЦВых (X142, ПЛК) | |||||||||||||||||||||||||||||||||||||||||||
| M/P-считывание | с втекающим током | |||||||||||||||||||||||||||||||||||||||||||
| Входная характеристика по IEC 61131, тип 3 | Да | |||||||||||||||||||||||||||||||||||||||||||
| Функции цифровых входов, параметрируемые | ||||||||||||||||||||||||||||||||||||||||||||
| ● свободно используемый цифровый вход | Да; макс. 20 (X122/X132) + макс. 8 (X142) | |||||||||||||||||||||||||||||||||||||||||||
| ● Измерительный щуп | Да; макс. 8 (X122/X132) + макс. 8 (X142) | |||||||||||||||||||||||||||||||||||||||||||
| ● Цифровой вход с отметчиком времени | Да; макс. 8 (X142); например, для измерительных щупов | |||||||||||||||||||||||||||||||||||||||||||
| ● Счетчики | Да; макс. 8 (X142); измерение длительности событий/ периодов | |||||||||||||||||||||||||||||||||||||||||||
| ● Цифровой вход с супердискретизацией | Да; макс. 8 (X142); 32-кратная супердискретизация | |||||||||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| ● Вид входного напряжения | DC | |||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0" | от -3 до +5 В | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1" | от +15 до +30 В | |||||||||||||||||||||||||||||||||||||||||||
| ● Мин. допустимое напряжение на входе | -30 V | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. допустимое напряжение на входе | 30 V | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", тип. | 4 mA | |||||||||||||||||||||||||||||||||||||||||||
| Задержка на входе (при номинальном значении входного напряжения) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Минимальная ширина импульса для программной реакции | 5 мкс для X122/X132/X142 (ЦВх/ЦВых как ЦВх; для X142 с настройкой фильтра 1 мкс) | |||||||||||||||||||||||||||||||||||||||||||
| для стандартных входов | ||||||||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Нет; Для X122/X132 | |||||||||||||||||||||||||||||||||||||||||||
| — при «0» на «1», тип. | для X122/X132: 10 мкс (ЦВх)/ 5 мкс (ЦВх/ЦВых как ЦВх) | |||||||||||||||||||||||||||||||||||||||||||
| — при «1» на «0», тип. | для X122/X132: 30 мкс (ЦВх)/ 5 мкс (ЦВх/ЦВых как ЦВх) | |||||||||||||||||||||||||||||||||||||||||||
| для входов аварийной сигнализации | ||||||||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да; Аналогично, как для технологических функций | |||||||||||||||||||||||||||||||||||||||||||
| для технологических функций | ||||||||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да; для X142, дополнительно регулируемый входной фильтр: 1 мкс/ 125 мкс | |||||||||||||||||||||||||||||||||||||||||||
| — при «0» на «1», тип. | 5 µs; для X142; аппаратное замедление | |||||||||||||||||||||||||||||||||||||||||||
| — при «1» на «0», тип. | 5 µs; для X142; аппаратное замедление | |||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 30 m; Для технологических функций: В зависимости от требований, рекомендуем экранирование ЦВх | |||||||||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 30 m | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые выводы | ||||||||||||||||||||||||||||||||||||||||||||
| Вид цифровых выходов | Транзистор | |||||||||||||||||||||||||||||||||||||||||||
| встроенные каналы (цифровые выходы) | 16; макс. в зависимости от параметрирования | |||||||||||||||||||||||||||||||||||||||||||
| с вытекающим током | Да; при выходе High Speed | |||||||||||||||||||||||||||||||||||||||||||
| с втекающим током | Да; По выбору: как P-реле или быстродействующее противофазное реле (быстродействующий выход) | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые выходы параметрируемые | Да; 8 ЦВх/ЦВых (X122/X132, SINAMICS Integrated) + 8 ЦВх/ЦВых (X142, ПЛК) | |||||||||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Да; электронная/тепловая | |||||||||||||||||||||||||||||||||||||||||||
| ● Нормальный порог срабатывания | X122/X132: 1,4 А / X142: 0,9 А (быстродействующий выход: 0,7 А) | |||||||||||||||||||||||||||||||||||||||||||
| Ограничение индуктивного напряжения отключения | X122/X132: макс. -60 В / X142: макс. -64,5 В | |||||||||||||||||||||||||||||||||||||||||||
| Включение цифрового входа | Да | |||||||||||||||||||||||||||||||||||||||||||
| Минимальная длительность импульса | 2 µs; для быстродействующих выходов, одиночный импульс | |||||||||||||||||||||||||||||||||||||||||||
| Функции цифровых выходов, параметрируемые | ||||||||||||||||||||||||||||||||||||||||||||
| ● свободно используемый цифровой выход | Да; макс. 8 (X122/X132) + макс. 8 (X142) | |||||||||||||||||||||||||||||||||||||||||||
| ● Цифровой выход с отметчиком времени | Да; макс. 8 (X142); например, для кулачков | |||||||||||||||||||||||||||||||||||||||||||
| ● Выход PWM | Да; макс. 8 (X142) | |||||||||||||||||||||||||||||||||||||||||||
| — Продолжительность периода параметрируемая | Да; Базовая частота 1/ 2/ 4/ 8/ 16 кГц; ввод соотношения импульс/пауза по 32-битовой схеме | |||||||||||||||||||||||||||||||||||||||||||
| — Продолжительность включения, мин. | 0 % | |||||||||||||||||||||||||||||||||||||||||||
| — Продолжительность включения, макс. | 100 % | |||||||||||||||||||||||||||||||||||||||||||
| — Разрешение продолжительности включения | 3,125 % | |||||||||||||||||||||||||||||||||||||||||||
| ● Цифровой выход с супердискретизацией | Да; макс. 8 (X142) | |||||||||||||||||||||||||||||||||||||||||||
| Коммутационная способность выходов | ||||||||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 0,5 A; 0,4 А для быстродействующих выходов | |||||||||||||||||||||||||||||||||||||||||||
| ● при ламповой нагрузке, макс. | 5 W | |||||||||||||||||||||||||||||||||||||||||||
| Диапазон сопротивления нагрузке | ||||||||||||||||||||||||||||||||||||||||||||
| ● нижний предел | 48 Ω; при питании 24 В пост. тока | |||||||||||||||||||||||||||||||||||||||||||
| Выходное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| ● Вид выходного напряжения | DC | |||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0", макс. | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", мин. | 20,4 V | |||||||||||||||||||||||||||||||||||||||||||
| Выходной ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", номинальное значение | 0,5 A; 0,4 А для быстродействующих выходов | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", диапазон допустимых значений, мин. | 2 mA | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", диапазон допустимых значений, макс. | 0,6 A; 0,48 А для быстродействующих выходов | |||||||||||||||||||||||||||||||||||||||||||
| Задержка на выходе при омической нагрузке | ||||||||||||||||||||||||||||||||||||||||||||
| ● с "0" на "1", тип. | 100 µs; Для X122/X132; при нагрузке 48 Ом | |||||||||||||||||||||||||||||||||||||||||||
| ● с "1" на "0", тип. | 150 µs; Для X122/X132; при нагрузке 48 Ом | |||||||||||||||||||||||||||||||||||||||||||
| для технологических функций | ||||||||||||||||||||||||||||||||||||||||||||
| — с "0" на "1", тип. | 1 µs; Для X142 | |||||||||||||||||||||||||||||||||||||||||||
| — с "1" на "0", тип. | 1 µs; При использовании X142 в качестве быстродействующего выхода; 150 мкс в стандартном варианте | |||||||||||||||||||||||||||||||||||||||||||
| Параллельное подключение двух выходов | ||||||||||||||||||||||||||||||||||||||||||||
| ● для логических схем | Да; для технологических функций и быстродействующих выходов: Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● для повышения мощности | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● для резервного включения нагрузки | Да; для технологических функций и быстродействующих выходов: Нет | |||||||||||||||||||||||||||||||||||||||||||
| Частота коммутации | ||||||||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 35 kHz; При использовании в качестве быстродействующего выхода, 1 кГц в стандартном варианте | |||||||||||||||||||||||||||||||||||||||||||
| ● при индуктивной нагрузке, макс. | 2 Hz; макс. 1 на канал | |||||||||||||||||||||||||||||||||||||||||||
| ● при ламповой нагрузке, макс. | 11 Hz | |||||||||||||||||||||||||||||||||||||||||||
| Суммарный ток выходов | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. ток на модуль | 8 A | |||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 30 m | |||||||||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 30 m | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| Число разъемов PROFINET | 3 | |||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов PROFIBUS | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Число USB-разъемов | 2; USB 3.0 (без присвоенной функции, подключения недопустимы) | |||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов DRIVE-CLiQ | 4; Интерфейсы DRIVE-CLiQ (на каждом интерфейсе 24 В/ 450 мА для подключения датчиков/ систем измерения) | |||||||||||||||||||||||||||||||||||||||||||
| 1. интерфейс | ||||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||
| ● RJ 45 (Ethernet) | Да; X150 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число портов | 3 | |||||||||||||||||||||||||||||||||||||||||||
| ● встроенный коммутатор | Да | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| ● IP-протокол | Да; IPv4 | |||||||||||||||||||||||||||||||||||||||||||
| ● Контроллер PROFINET IO | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Устройство ввода-вывода PROFINET | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Связь SIMATIC | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Открытая связь IE | Да; в качестве опции версия с шифрованием | |||||||||||||||||||||||||||||||||||||||||||
| ● Интернет-сервер | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Резервирование среды передачи | Да | |||||||||||||||||||||||||||||||||||||||||||
| Контроллер PROFINET IO | ||||||||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||||||||
| — Тактовая синхронизация | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Прямой обмен данными | Да; Необходимое условие: IRT и синхронность тактовых импульсов (MRPD - опционально) | |||||||||||||||||||||||||||||||||||||||||||
| — IRT | Да | |||||||||||||||||||||||||||||||||||||||||||
| — PROFIenergy | Да; На программу пользователя | |||||||||||||||||||||||||||||||||||||||||||
| — Пуск согласно приоритету | Да; макс. 32 PROFINET-устройства | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число подключаемых устройств ввода-вывода | 256; В совокупности может быть подключено не более 1000 децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET. | |||||||||||||||||||||||||||||||||||||||||||
| — из них IO-устройств с IRT, макс. | 64 | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число подключаемых устройств ввода-вывода для RT | 256 | |||||||||||||||||||||||||||||||||||||||||||
| — из них на линию, макс. | 256 | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8; В совокупности через все интерфейсы | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число устройств ввода-вывода на инструмент | 8 | |||||||||||||||||||||||||||||||||||||||||||
| — Время актуализации | Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных | |||||||||||||||||||||||||||||||||||||||||||
| — класс безопасности PROFINET | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Время обновления при IRT | ||||||||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 250 мкс | от 250 мкс до 4 мс | |||||||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 500 мкс | от 500 мкс до 8 мс | |||||||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 1 мс | от 1 мс до 16 мс | |||||||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 2 мс | от 2 мс до 32 мс | |||||||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 4 мс | от 4 мс до 64 мс | |||||||||||||||||||||||||||||||||||||||||||
| — при IRT и параметрировании «непрямых» тактовых импульсов передачи | Время актуализации = настраиваемые «нечетные» тактовые импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс) | |||||||||||||||||||||||||||||||||||||||||||
| Время обновления при RT | ||||||||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 250 мкс | от 250 мкс до 128 мс | |||||||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 500 мкс | от 500 мкс до 256 мс | |||||||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 1 мс | от 1 мс до 512 мс | |||||||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 2 мс | от 2 мс до 512 мс | |||||||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 4 мс | от 4 мс до 512 мс | |||||||||||||||||||||||||||||||||||||||||||
| Устройство ввода-вывода PROFINET | ||||||||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||||||||
| — Тактовая синхронизация | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — IRT | Да | |||||||||||||||||||||||||||||||||||||||||||
| — PROFIenergy | Да; На программу пользователя | |||||||||||||||||||||||||||||||||||||||||||
| — Shared Device | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 4 | |||||||||||||||||||||||||||||||||||||||||||
| — Активация/ деактивация устройств "I-Device" | Да; На программу пользователя | |||||||||||||||||||||||||||||||||||||||||||
| — Asset-Management-Record | Да; На программу пользователя | |||||||||||||||||||||||||||||||||||||||||||
| — класс безопасности PROFINET | конфигурация SNMP и DCP Read Only | |||||||||||||||||||||||||||||||||||||||||||
| 2. интерфейс | ||||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||
| ● RJ 45 (Ethernet) | Да; X160 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число портов | 1 | |||||||||||||||||||||||||||||||||||||||||||
| ● встроенный коммутатор | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| ● IP-протокол | Да; IPv4 | |||||||||||||||||||||||||||||||||||||||||||
| ● Контроллер PROFINET IO | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Устройство ввода-вывода PROFINET | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Связь SIMATIC | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Открытая связь IE | Да; в качестве опции версия с шифрованием | |||||||||||||||||||||||||||||||||||||||||||
| ● Интернет-сервер | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Резервирование среды передачи | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Контроллер PROFINET IO | ||||||||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||||||||
| — Тактовая синхронизация | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — Прямой обмен данными | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — IRT | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — PROFIenergy | Да; На программу пользователя | |||||||||||||||||||||||||||||||||||||||||||
| — Пуск согласно приоритету | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число подключаемых устройств ввода-вывода | 128; В совокупности может быть подключено не более 1000 децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET. | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число подключаемых устройств ввода-вывода для RT | 128 | |||||||||||||||||||||||||||||||||||||||||||
| — из них на линию, макс. | 128 | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8; В совокупности через все интерфейсы | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число устройств ввода-вывода на инструмент | 8 | |||||||||||||||||||||||||||||||||||||||||||
| — Время актуализации | Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных | |||||||||||||||||||||||||||||||||||||||||||
| — класс безопасности PROFINET | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Время обновления при RT | ||||||||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 1 мс | от 1 мс до 512 мс | |||||||||||||||||||||||||||||||||||||||||||
| Устройство ввода-вывода PROFINET | ||||||||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||||||||
| — Тактовая синхронизация | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — IRT | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — PROFIenergy | Да; На программу пользователя | |||||||||||||||||||||||||||||||||||||||||||
| — Пуск согласно приоритету | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — Shared Device | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 4 | |||||||||||||||||||||||||||||||||||||||||||
| — Активация/ деактивация устройств "I-Device" | Да; На программу пользователя | |||||||||||||||||||||||||||||||||||||||||||
| — Asset-Management-Record | Да; На программу пользователя | |||||||||||||||||||||||||||||||||||||||||||
| — класс безопасности PROFINET | конфигурация SNMP и DCP Read Only | |||||||||||||||||||||||||||||||||||||||||||
| 3. интерфейс | ||||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||
| ● RJ 45 (Ethernet) | Да; X130 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число портов | 1 | |||||||||||||||||||||||||||||||||||||||||||
| ● встроенный коммутатор | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| ● IP-протокол | Да; IPv4 | |||||||||||||||||||||||||||||||||||||||||||
| ● Контроллер PROFINET IO | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Устройство ввода-вывода PROFINET | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Связь SIMATIC | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Открытая связь IE | Да; в качестве опции версия с шифрованием | |||||||||||||||||||||||||||||||||||||||||||
| ● Интернет-сервер | Да | |||||||||||||||||||||||||||||||||||||||||||
| 4. интерфейс | ||||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||
| ● RS 485 | Да; X126 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число портов | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Ведущее устройство PROFIBUS DP | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● устройство PROFIBUS DP | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Связь SIMATIC | Да | |||||||||||||||||||||||||||||||||||||||||||
| Ведущее устройство PROFIBUS DP | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число соединений | 48; для встроенного интерфейса PROFIBUS DP | |||||||||||||||||||||||||||||||||||||||||||
| ● число устройств DP, макс. | 125; В совокупности может быть подключено не более 1000 децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET. | |||||||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||||||||
| — Равноудаленность | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Тактовая синхронизация | Да | |||||||||||||||||||||||||||||||||||||||||||
| — активация/ деактивация устройств DP | Да | |||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||
| RJ 45 (Ethernet) | ||||||||||||||||||||||||||||||||||||||||||||
| ● 100 Мбит/с | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● 1000 Мбит/с | Да; Только на интерфейсе X130 | |||||||||||||||||||||||||||||||||||||||||||
| ● Автоматическое определение | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Автоматическая коммутация | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● сеть Industrial Ethernet, светодиод состояния | Да; LINK и ACTIVITY | |||||||||||||||||||||||||||||||||||||||||||
| RS 485 | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. скорости передачи данных | 12 Mbit/s | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| PROFIsafe | Да; V2.4 / V2.6 (V2.6 только с PROFINET) | |||||||||||||||||||||||||||||||||||||||||||
| Число соединений | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число соединений | 384; по встроенным интерфейсам ЦП | |||||||||||||||||||||||||||||||||||||||||||
| ● Число соединений, резервируемых для ES/HMI/интернета | 10 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число соединений по встроенным интерфейсам | 320 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число соединений S7-маршрутизации | 64; суммарно, по PROFIBUS поддерживается только 16 соединений маршрутизации S7 | |||||||||||||||||||||||||||||||||||||||||||
| Режим дублирования | ||||||||||||||||||||||||||||||||||||||||||||
| ● H-Sync-Forwarding | Да | |||||||||||||||||||||||||||||||||||||||||||
| Резервирование среды передачи | ||||||||||||||||||||||||||||||||||||||||||||
| — Резервирование среды передачи | только через интерфейс X150 | |||||||||||||||||||||||||||||||||||||||||||
| — MRP | Да; MRP-Automanager согласно IEC 62439-2, версия 2.0; менеджер MRP; клиент MRP | |||||||||||||||||||||||||||||||||||||||||||
| — Межкомпонентное соединение MRP, поддерживается | Да; как абонент кольцевой сети MRP согласно IEC 62439-2, редакция 3.0 | |||||||||||||||||||||||||||||||||||||||||||
| — MRPD | Да; Необходимое условие: IRT | |||||||||||||||||||||||||||||||||||||||||||
| — Нормальное время переключения в случае прерывания линии | 200 ms; при MRP; без толчков при MRPD | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число абонентов в кольце | 50 | |||||||||||||||||||||||||||||||||||||||||||
| Связь SIMATIC | ||||||||||||||||||||||||||||||||||||||||||||
| ● Связь PG/OP | Да; предварительно настроено шифрование с помощью TLS V1.3 | |||||||||||||||||||||||||||||||||||||||||||
| ● S7-маршрутизация | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Маршрутизация наборов данных | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● S7-связь, в качестве сервера | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● S7-связь, в качестве клиента | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. количество полезных данных на запрос | см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя)) | |||||||||||||||||||||||||||||||||||||||||||
| Открытая связь IE | ||||||||||||||||||||||||||||||||||||||||||||
| ● TCP/IP | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. размер данных | 64 kbyte | |||||||||||||||||||||||||||||||||||||||||||
| — Несколько пассивных соединений на порт, поддерживается | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● ISO-on-TCP (RFC1006) | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. размер данных | 64 kbyte | |||||||||||||||||||||||||||||||||||||||||||
| ● UDP | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. размер данных | 2 kbyte; 1 472 байт при UDP Broadcast | |||||||||||||||||||||||||||||||||||||||||||
| — UDP-Multicast | Да; 128 многоадресных контуров (в том числе макс. 5 через X150) | |||||||||||||||||||||||||||||||||||||||||||
| ● DHCP | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● DNS | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● SNMP | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● DCP | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● LLDP | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Кодирование | Да; опция | |||||||||||||||||||||||||||||||||||||||||||
| Интернет-сервер | ||||||||||||||||||||||||||||||||||||||||||||
| ● HTTP | Да; Страницы стандартные и пользовательские | |||||||||||||||||||||||||||||||||||||||||||
| ● HTTPS | Да; Страницы стандартные и пользовательские | |||||||||||||||||||||||||||||||||||||||||||
| ● Web API | ||||||||||||||||||||||||||||||||||||||||||||
| — Количество сеансов, макс. | 200 | |||||||||||||||||||||||||||||||||||||||||||
| — число одновременных HTTP-запросов, макс. | 4 | |||||||||||||||||||||||||||||||||||||||||||
| — тело HTTP-запроса, макс. | 131 072 byte | |||||||||||||||||||||||||||||||||||||||||||
| OPC UA | ||||||||||||||||||||||||||||||||||||||||||||
| ● Требуется лицензия Runtime | Да; Требуется лицензия Large | |||||||||||||||||||||||||||||||||||||||||||
| ● OPC UA Client | Да; доступ к данным (зарегистрированные чтение/запись), вызов метода | |||||||||||||||||||||||||||||||||||||||||||
| — Аутентификация приложения | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Политика безопасности | Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 | |||||||||||||||||||||||||||||||||||||||||||
| — Аутентификация пользователя | «аноним» или с помощью имени пользователя и пароля | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число соединений | 40 | |||||||||||||||||||||||||||||||||||||||||||
| — Число узлов клиентских интерфейсов, рекомендованное, макс. | 5 000 | |||||||||||||||||||||||||||||||||||||||||||
| — Количество элементов для единичного вызова OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, макс. | 300 | |||||||||||||||||||||||||||||||||||||||||||
| — Количество элементов для единичного вызова OPC_UA_NameSpaceGetIndexList, макс. | 20 | |||||||||||||||||||||||||||||||||||||||||||
| — Количество элементов для единичного вызова OPC_UA_MethodGetHandleList, макс. | 100 | |||||||||||||||||||||||||||||||||||||||||||
| — Число одновременных вызовов клиентских инструкций для управления совещаниями, за одно соединение, макс. | 1 | |||||||||||||||||||||||||||||||||||||||||||
| — Число одновременных вызовов клиентских инструкций для доступа к данным, за одно соединение, макс. | 5 | |||||||||||||||||||||||||||||||||||||||||||
| — Количество регистрируемых узлов, макс. | 5 000 | |||||||||||||||||||||||||||||||||||||||||||
| — Количество регистрируемых методов вызова OPC_UA_MethodCall, макс. | 100 | |||||||||||||||||||||||||||||||||||||||||||
| — Количество входов/выходов при вызове OPC_UA_MethodCall, макс. | 20 | |||||||||||||||||||||||||||||||||||||||||||
| ● OPC UA Server | Да; доступ к данным (чтение, запись, подписка), вызов метода, сигнализация и условия (A&C), настраиваемое адресное пространство | |||||||||||||||||||||||||||||||||||||||||||
| — Аутентификация приложения | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Политика безопасности | доступные политики безопасности: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256, Aes128Sha256RsaOaep, Aes256Sha256RsaPss | |||||||||||||||||||||||||||||||||||||||||||
| — Аутентификация пользователя | «аноним» или с помощью имени пользователя и пароля | |||||||||||||||||||||||||||||||||||||||||||
| — поддерживает GDS (управление сертификатами) | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Количество сеансов, макс. | 64 | |||||||||||||||||||||||||||||||||||||||||||
| — Количество доступных переменных, макс. | 200 000 | |||||||||||||||||||||||||||||||||||||||||||
| — Количество регистрируемых узлов, макс. | 50 000 | |||||||||||||||||||||||||||||||||||||||||||
| — Количество подписок на сеанс, макс. | 50 | |||||||||||||||||||||||||||||||||||||||||||
| — Мин. интервал сканирования | 10 ms | |||||||||||||||||||||||||||||||||||||||||||
| — Мин. интервал отправки | 10 ms | |||||||||||||||||||||||||||||||||||||||||||
| — Количество методов сервера, макс. | 100 | |||||||||||||||||||||||||||||||||||||||||||
| — Количество входов/выходов на метод сервера, макс. | 20 | |||||||||||||||||||||||||||||||||||||||||||
| — Число контролируемых элементов (monitored items), рекомендованное, макс. | 10 000; При интервале считывания 1 с и интервале передачи 1 с | |||||||||||||||||||||||||||||||||||||||||||
| — Количество серверных интерфейсов, макс. | на каждый сервер: 10 типа "серверный интерфейс" / "спецификация партнера" и 20 типа "ссылка на пространство имен" | |||||||||||||||||||||||||||||||||||||||||||
| — Количество узлов пользовательских интерфейсов сервера, макс. | 50 000 | |||||||||||||||||||||||||||||||||||||||||||
| ● аварийные сигналы и условия | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Количество программных сообщений | 400 | |||||||||||||||||||||||||||||||||||||||||||
| — Количество сообщений для диагностики системы | 200 | |||||||||||||||||||||||||||||||||||||||||||
| Другие протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| ● MODBUS | Да; MODBUS TCP | |||||||||||||||||||||||||||||||||||||||||||
| Тактовая синхронизация | ||||||||||||||||||||||||||||||||||||||||||||
| Равноудаленность | Да | |||||||||||||||||||||||||||||||||||||||||||
| Макс. фазовые флуктуации | 1 µs | |||||||||||||||||||||||||||||||||||||||||||
| Функции оповещения S7 | ||||||||||||||||||||||||||||||||||||||||||||
| Макс. число запрашиваемых станций для функций оповещения | 64 | |||||||||||||||||||||||||||||||||||||||||||
| число подписок, макс. | 750 | |||||||||||||||||||||||||||||||||||||||||||
| число переменных/ атрибутов для подписок, макс. | 50 000 | |||||||||||||||||||||||||||||||||||||||||||
| Программные сообщения | Да | |||||||||||||||||||||||||||||||||||||||||||
| Количество конфигурируемых программных сообщений, макс. | 10 000; Программные сообщения генерируются в модуле Program_Alarm, ProDiag или GRAPH | |||||||||||||||||||||||||||||||||||||||||||
| Количество загружаемых программных сообщений в режиме RUN, макс. | 10 000 | |||||||||||||||||||||||||||||||||||||||||||
| Количество одновременно активных сообщений, макс. | ||||||||||||||||||||||||||||||||||||||||||||
| ● Количество программных сообщений | 4 000 | |||||||||||||||||||||||||||||||||||||||||||
| ● Количество сообщений для диагностики системы | 1 000 | |||||||||||||||||||||||||||||||||||||||||||
| ● Количество сообщений для технологических объектов Motion | 480 | |||||||||||||||||||||||||||||||||||||||||||
| Функции испытания и ввода в эксплуатацию | ||||||||||||||||||||||||||||||||||||||||||||
| Общий ввод в эксплуатацию (Team Engineering) | Да; возможен параллельный онлайн-доступ для до 10 систем инжиниринга | |||||||||||||||||||||||||||||||||||||||||||
| Блок состояния | Да; до 16 одновременно (в сумме через все клиенты ES) | |||||||||||||||||||||||||||||||||||||||||||
| Одиночный шаг | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Число контрольных точек | 20 | |||||||||||||||||||||||||||||||||||||||||||
| профилирование | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Состояние/управление | ||||||||||||||||||||||||||||||||||||||||||||
| ● Переменные состояние/управления | Да; без функции отказобезопасности | |||||||||||||||||||||||||||||||||||||||||||
| ● Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы (без отказобезопасных), таймеры, счетчики | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число переменных | ||||||||||||||||||||||||||||||||||||||||||||
| — из них переменных состояния, макс. | 200; на запрос | |||||||||||||||||||||||||||||||||||||||||||
| — из них переменных управления, макс. | 200; на запрос | |||||||||||||||||||||||||||||||||||||||||||
| Принудительное исполнение | ||||||||||||||||||||||||||||||||||||||||||||
| ● Принудительное исполнение | Да; без функции отказобезопасности | |||||||||||||||||||||||||||||||||||||||||||
| ● Принудительное исполнение, переменные | периферийные входы/выходы (без отказобезопасных) | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число переменных | 200 | |||||||||||||||||||||||||||||||||||||||||||
| Диагностический буфер | ||||||||||||||||||||||||||||||||||||||||||||
| ● есть | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число элементов | 3 200 | |||||||||||||||||||||||||||||||||||||||||||
| — из них устойчивых к отказу сети | 1 000 | |||||||||||||||||||||||||||||||||||||||||||
| Слежения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Количество слежений с возможностью проектирования | 8 | |||||||||||||||||||||||||||||||||||||||||||
| ● Объем памяти на слежение, макс. | 512 kbyte | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод RUN/STOP | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод ERROR | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод MAINT | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● светодиод ACT | Да; для доступа к карте памяти | |||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод RDY | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод COM | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикатор соединения LINK TX/RX | Да | |||||||||||||||||||||||||||||||||||||||||||
| Поддерживаемые технологические объекты | ||||||||||||||||||||||||||||||||||||||||||||
| Управление перемещениями | Да; Примечание. Количество технологических объектов влияет на время цикла программы ПЛК; помощь в выборе посредством инструмента TIA Selection Tool | |||||||||||||||||||||||||||||||||||||||||||
| ● Количество располагаемых ресурсов Motion Control для технологических объектов | 12 800 | |||||||||||||||||||||||||||||||||||||||||||
| ● Необходимые ресурсы Motion Control | ||||||||||||||||||||||||||||||||||||||||||||
| — на ось числа оборотов | 40 | |||||||||||||||||||||||||||||||||||||||||||
| — на ось позиционирования | 80 | |||||||||||||||||||||||||||||||||||||||||||
| — на ведомую ось | 160 | |||||||||||||||||||||||||||||||||||||||||||
| — на внешний датчик | 80 | |||||||||||||||||||||||||||||||||||||||||||
| — на кулачок | 20 | |||||||||||||||||||||||||||||||||||||||||||
| — на кривую кулачка | 160 | |||||||||||||||||||||||||||||||||||||||||||
| — на измерительный щуп | 40 | |||||||||||||||||||||||||||||||||||||||||||
| ● Количество имеющихся ресурсов Extended Motion Control для технологических объектов | 420 | |||||||||||||||||||||||||||||||||||||||||||
| ● Необходимые ресурсы Extended Motion Control | ||||||||||||||||||||||||||||||||||||||||||||
| — на каждый дисковый кулачок (1 000 точек и 50 сегментов) | 2 | |||||||||||||||||||||||||||||||||||||||||||
| — на каждый дисковый кулачок (10 000 точек и 50 сегментов) | 20 | |||||||||||||||||||||||||||||||||||||||||||
| — на кинематику | 30 | |||||||||||||||||||||||||||||||||||||||||||
| — на каждый Interpreter | 60 | |||||||||||||||||||||||||||||||||||||||||||
| — на каждую виртуальную ведущую ось | 3 | |||||||||||||||||||||||||||||||||||||||||||
| ● функции кинематики | ||||||||||||||||||||||||||||||||||||||||||||
| — кинематические схемы, включающие в себя до 4 интерполируемых осей | Да; макс. 3D + ориентация | |||||||||||||||||||||||||||||||||||||||||||
| — кинематические схемы, включающие в себя 5 или более интерполируемых осей | Да; только с S7-1500T Motion Control KinPlus, начиная с TIA Portal V18 / МПО не ниже V3.0 ... V3.1 | |||||||||||||||||||||||||||||||||||||||||||
| — кинематические схемы, определяемые пользователем | Да | |||||||||||||||||||||||||||||||||||||||||||
| — SIMATIC Safe Kinematics | Да; опция, не ниже Safe Kinematics V17 / МПО не ниже V2.9 ... V3.1 | |||||||||||||||||||||||||||||||||||||||||||
| ● Ось позиционирования | ||||||||||||||||||||||||||||||||||||||||||||
| — Количество позиционирующих осей при цикле управления перемещения 4 мс (типовое значение) | 55 | |||||||||||||||||||||||||||||||||||||||||||
| — Количество позиционирующих осей при цикле управления перемещения 8 мс (типовое значение) | 110 | |||||||||||||||||||||||||||||||||||||||||||
| Регулятор | ||||||||||||||||||||||||||||||||||||||||||||
| ● PID_Compact | Да; универсальный ПИД-регулятор со встроенными функциями оптимизации | |||||||||||||||||||||||||||||||||||||||||||
| ● PID_3Step | Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов | |||||||||||||||||||||||||||||||||||||||||||
| ● PID-Temp | Да; ПИД-регулятор со встроенными функциями оптимизации для температуры | |||||||||||||||||||||||||||||||||||||||||||
| Счет и измерение | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высокоскоростной датчик | Да | |||||||||||||||||||||||||||||||||||||||||||
| Встроенные функции | ||||||||||||||||||||||||||||||||||||||||||||
| Счетчики | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число счетчиков | 8; Измерение длительности событий/ периодов | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. частота счетчика | 32 kHz | |||||||||||||||||||||||||||||||||||||||||||
| Функции счета | ||||||||||||||||||||||||||||||||||||||||||||
| ● Непрерывный счет | Да | |||||||||||||||||||||||||||||||||||||||||||
| Функции измерения | ||||||||||||||||||||||||||||||||||||||||||||
| Диапазон измерений | ||||||||||||||||||||||||||||||||||||||||||||
| — Мин. измерение периодов | 10 µs; Мин. ширина импульса 5 мкс | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. измерение периодов | 178 s | |||||||||||||||||||||||||||||||||||||||||||
| Точность | ||||||||||||||||||||||||||||||||||||||||||||
| — Измерение периодов | Дискретизация длительности периода с приращением 41,67 нс | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых вводов | ||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами | Да; 12 ЦВх (X122/X132), 2 группы по 6 ЦВх | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых выводов | ||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами | Нет; 8 ЦВх/ЦВых (X122/X132) и 8 ЦВх/ЦВых (X142) | |||||||||||||||||||||||||||||||||||||||||||
| Степень защиты и класс защиты | ||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты IP | IP20 при монтаже в распределительный шкаф / открытого типа | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| экологический профиль Siemens (SEP) | Siemens EcoTech | |||||||||||||||||||||||||||||||||||||||||||
| Маркировка CE | Да | |||||||||||||||||||||||||||||||||||||||||||
| маркировка UKCA | Да | |||||||||||||||||||||||||||||||||||||||||||
| cULus | Да | |||||||||||||||||||||||||||||||||||||||||||
| RCM (ранее C-TICK) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Допуск КС | Да | |||||||||||||||||||||||||||||||||||||||||||
| EAC (ранее ГОСТ-Р) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Воздействие на окружающую среду | ||||||||||||||||||||||||||||||||||||||||||||
| ● экологическая декларация изделия | Да | |||||||||||||||||||||||||||||||||||||||||||
| Потенциал парникового эффекта | ||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (общий) [экв. CO2] | 403 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 107 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 306 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -10,7 kg | |||||||||||||||||||||||||||||||||||||||||||
| Максимально достижимый класс безопасности в безопасном режиме | ||||||||||||||||||||||||||||||||||||||||||||
| ● Уровень производительности согласно ISO 13849-1 | PLd (PLe при исключительном использовании F-CPU) | |||||||||||||||||||||||||||||||||||||||||||
| ● Уровень полноты безопасности согласно IEC 61508 | SIL 2 (SIL 3 при исключительном использовании F-CPU) | |||||||||||||||||||||||||||||||||||||||||||
| Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов) | ||||||||||||||||||||||||||||||||||||||||||||
| — Режим с низкой частотой запросов: PFDavg согласно SIL2 | < 14,00E-04 | |||||||||||||||||||||||||||||||||||||||||||
| — Режим с низкой частотой запросов: PFDavg согласно SIL3 | < 2,00E-05 (при исключительном использовании F-CPU) | |||||||||||||||||||||||||||||||||||||||||||
| — Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL2 | < 14,00E-09 | |||||||||||||||||||||||||||||||||||||||||||
| — Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 | при исключительном использовании F-CPU: < 1,00E-09 (при высоте над уровнем моря до 3 000 м); < 2,00E-09 (при высоте над уровнем моря от 3 000 до 4 000 м) | |||||||||||||||||||||||||||||||||||||||||||
| Безопасность | ||||||||||||||||||||||||||||||||||||||||||||
| класс безопасности PROFINET | 1 | |||||||||||||||||||||||||||||||||||||||||||
| обновление МПО с цифровой подписью | Да | |||||||||||||||||||||||||||||||||||||||||||
| надежное удаление данных | Да | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 55 °C | |||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -40 °C; Длительное хранение: -25 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 70 °C; Длительное хранение: +55 °C | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 4 000 m; начиная с высоты 2 000 м, макс. окружающая температура через каждые 1 000 м снижается на 7°C; приводные компоненты SINAMICS S120 описаны в документации SINAMICS | |||||||||||||||||||||||||||||||||||||||||||
| ● Температура окружающей среды-давление воздуха-высота установки | Допустимое атмосферное давление: 620 гПа ... 1 060 гПа | |||||||||||||||||||||||||||||||||||||||||||
| Проектирование | ||||||||||||||||||||||||||||||||||||||||||||
| Программирование | ||||||||||||||||||||||||||||||||||||||||||||
| Язык программирования | ||||||||||||||||||||||||||||||||||||||||||||
| — KOP | Да; включая предохранитель | |||||||||||||||||||||||||||||||||||||||||||
| — FUP | Да; включая предохранитель | |||||||||||||||||||||||||||||||||||||||||||
| — AWL | Да | |||||||||||||||||||||||||||||||||||||||||||
| — SCL | Да | |||||||||||||||||||||||||||||||||||||||||||
| — CFC | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — GRAPH | Да | |||||||||||||||||||||||||||||||||||||||||||
| Защита ноу-хау | ||||||||||||||||||||||||||||||||||||||||||||
| ● Защита программ пользователя/защита паролем | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Защита от копирования | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Защита блоков | Да | |||||||||||||||||||||||||||||||||||||||||||
| Защита доступа | ||||||||||||||||||||||||||||||||||||||||||||
| ● защита конфиденциальных конфигурационных параметров | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Степень защиты: защита от записи | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Степень защиты: защита от записи/чтения | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Степень защиты: Защита от записи для отказоустойчивой системы | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Степень защиты: полная защита | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Управление пользователями | Да | |||||||||||||||||||||||||||||||||||||||||||
| Контроль времени цикла | ||||||||||||||||||||||||||||||||||||||||||||
| ● нижний предел | настраиваемое минимальное время цикла | |||||||||||||||||||||||||||||||||||||||||||
| ● верхний предел | задаваемое максимальное время цикла | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 50 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 300 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 226 mm; 270 мм с проставкой (входит в комплект поставки) | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 2 400 g | |||||||||||||||||||||||||||||||||||||||||||
| Прочее | ||||||||||||||||||||||||||||||||||||||||||||
| Примечание: | Вследствие особенностей конструкции привода окружающие условия и технические требования, а также доступные допуски и сертификаты для контроллера приводов SIMATIC отличаются от действующих для обычных устройств SIMATIC S7-1500. Детальная информация представлена в аппаратно-системном справочнике для контроллера приводов SIMATIC. Привод работает без вентилятора. | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 16.03.2026 | |||||||||||||||||||||||||||||||||||||||||||
Связанные документы
- Брошюра «SIMATIC S7-1500 плюс TIA Portal. Мощность + эффективность. Безусловный плюс в автоматизации»
язык: RU, страниц: 8, размер: 939.67 Кб - Руководство пользователя «STL для S7-300 и S7-400 - программирование»
язык: RU, страниц: 254, размер: 3.98 Мб - Брошюра «Новые перспективы для большего успеха. Инновационный спектр систем автоматизации simatic»
язык: RU, страниц: , размер: 1.74 Мб
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.
Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
{{ quickBuyNote }}
