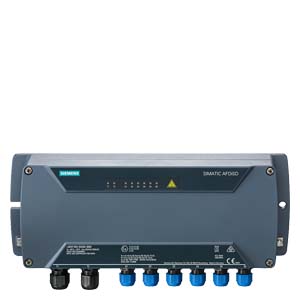

АКТИВНЫЙ ПОЛЕВОЙ РАСПРЕДЕЛИТЕЛЬ AFDISD FISCO ПОЛЕВОЙ БАРЬЕР ДЛЯ PROFIBUS PA И FOUNDATION FIELDBUS H1, 6 КЗ-ЗАЩИЩЁННЫХ И ВЗРЫВОБЕЗОПАСНЫХ ОТВОДОВ С ВСТР. ЛОГИКОЙ ПОДАВЛЕНИЯ ПОМЕХ, ВСТР. ПОВТОРИТЕЛЬ FIELDBUS, АВТОМАТИЧЕСКОЕ ОКОНЕЧНОЕ СОПР. ДЛЯ ЛИНЕЙНОЙ И КОЛЬЦЕВОЙ ТОПОЛОГИИ, ДЛЯ РАСШИРЕННОГО ТЕМПЕРАТУРНОГО ДИАПАЗОНА, СТЕПЕНЬ ЗАЩИТЫ IP 66
|
|
Active field distributor AFDiSD FISCO field barrier for PROFIBUS PA for Foundation Fieldbus H1 Extended fieldbus diagnostics for PROFIBUS PA 6 short circuit-proof and intrinsically safe spur lines with bounce protection logic Integrated field bus repeater Automatic bus termination for line and ring topology for extended temperature range Degree of protection IP66 Extended fieldbus diagnostics | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||
| ● Функция повторителя | Да | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Осуществление электроснабжения | по полевой шине | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 16 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 32 V | |||||||||||||||||||||||||||||||||||||||||||
| Защита от перепутывания полярности | Да; только при соединении с FDC 157 | |||||||||||||||||||||||||||||||||||||||||||
| Защита от перенапряжения | Да; только при соединении с FDC 157 | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 400 mA; при входном напряжении 20 В | |||||||||||||||||||||||||||||||||||||||||||
| Потребление тока при коротком замыкании на всех тупиковых фидерах | 100 mA; при входном напряжении 24 В | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 1,4 W; минимально - нормальные данные недоступны из-за зависимости от нагрузки | |||||||||||||||||||||||||||||||||||||||||||
| Макс. рассеиваемая мощность | 5,9 W | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| PROFIBUS PA | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. скорости передачи данных | 31,25 kbit/s | |||||||||||||||||||||||||||||||||||||||||||
| ● Число подключаемых полевых устройств PA | 6 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. отдача тока на полевые устройства PA | 260 mA; макс. суммарный ток всех полевых устройств 180 мА для эксплуатации в допустимом диапазоне рабочего напряжения от 16 до 32 В | |||||||||||||||||||||||||||||||||||||||||||
| ● Допустимый ток на тупиковом фидере | 40 mA; первый тупиковый фидер 60 мА | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| PROFIBUS DP | Нет | |||||||||||||||||||||||||||||||||||||||||||
| PROFIBUS PA | Да | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейс AS-Interface | Нет | |||||||||||||||||||||||||||||||||||||||||||
| FOUNDATION Fieldbus H1 | Да | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||
| Индикация состояния | Да | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Диагностическая функция | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||
| ● Состояние главного фидера | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Отказ главного фидера | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Состояние/отказ тупикового фидера | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Автоматическое замыкание шины | Да | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||
| между главным фидером и тупиковыми фидерами | Да | |||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 2 550 В пост. тока | |||||||||||||||||||||||||||||||||||||||||||
| Степень защиты и класс защиты | ||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты IP | IP66 | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| Применение во взрывоопасной зоне | ||||||||||||||||||||||||||||||||||||||||||||
| ● Зона ATEX 1 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Зона ATEX 21 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Зона ATEX 2 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Зона ATEX 22 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● сертификат ATEX | 14 ATEX 0044 | |||||||||||||||||||||||||||||||||||||||||||
| ● FM класс I зона 1 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● FM класс I зона 2, раздел 2 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 70 °C | |||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 70 °C | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация, макс. | 95 % | |||||||||||||||||||||||||||||||||||||||||||
| Техника соединений | ||||||||||||||||||||||||||||||||||||||||||||
| Главный фидер | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число главных фидеров | 2 | |||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение соединительных клемм | Блок винтовых клемм | |||||||||||||||||||||||||||||||||||||||||||
| ● Тип соединения (резьбовое соединение в корпусе) | M20 | |||||||||||||||||||||||||||||||||||||||||||
| ● Тип провода | Тип A | |||||||||||||||||||||||||||||||||||||||||||
| ● Мин. диаметр провода | 6 mm | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. диаметр провода | 13 mm | |||||||||||||||||||||||||||||||||||||||||||
| ● Мин. поперечное сечение провода | 0,2 mm² | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. поперечное сечение провода | 2,5 mm² | |||||||||||||||||||||||||||||||||||||||||||
| ● Автоматическое замыкание шины | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● допустимый ток главного фидера | 1 A | |||||||||||||||||||||||||||||||||||||||||||
| Тупиковый фидер | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число тупиковых фидеров | 6 | |||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение соединительных клемм | Блок винтовых клемм | |||||||||||||||||||||||||||||||||||||||||||
| ● Тип соединения (резьбовое соединение в корпусе) | M16 | |||||||||||||||||||||||||||||||||||||||||||
| ● Тип провода | Тип A | |||||||||||||||||||||||||||||||||||||||||||
| ● Мин. диаметр провода | 4 mm | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. диаметр провода | 9 mm | |||||||||||||||||||||||||||||||||||||||||||
| ● Мин. поперечное сечение провода | 0,2 mm² | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. поперечное сечение провода | 2,5 mm² | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. отдача тока на полевые устройства | 260 mA; макс. суммарный ток всех полевых устройств 180 мА для эксплуатации в допустимом диапазоне рабочего напряжения от 16 до 32 В | |||||||||||||||||||||||||||||||||||||||||||
| ● Число подсоединяемых полевых устройств | 6 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. ограничение по току для полевого устройства | 40 mA; 60 мА на S1 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. напряжение при работе без нагрузки | 15,3 V | |||||||||||||||||||||||||||||||||||||||||||
| ● устойчивое при коротких замыканиях | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. ток короткого замыкания (испытательный ток) | 6 mA | |||||||||||||||||||||||||||||||||||||||||||
| ● Искробезопасный по расчетной модели FISCO | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Антидребезговая логика | Да | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 380 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 85 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 170 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 4 500 g | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 04.05.2025 | |||||||||||||||||||||||||||||||||||||||||||
