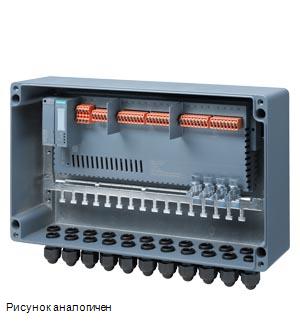

Siemens 6ES7655-5PX11-1AX0 система автоматизации

Name: Siemens 6ES7655-5PX11-1AX0 система автоматизации
Brand: Siemens
Price: 300696 RUB
Availability: InStock

SIMATIC, комплект CFU PA с алюминиевым корпусом. В комплект входят: 1x SIMATIC CFU PA (6ES7655-5PX11-0XX0), 1x втычные клеммы для SIMATIC CFU (6ES7655-5PX00-1XX0), 1x алюминиевый корпус: кабельные вводы, заземляющая шина, заземляющие клеммы, предварительно смонтированный и протестированный комплект

Купить 6ES76555PX111AX0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 300696 руб.

Технические характеристики 6ES76555PX111AX0

SIMATIC CFU PA with aluminum enclosure, bundle consisting of: 1x SIMATIC CFU PA (6ES7655-5PX11-1XX0), 1x aluminum enclosure with cable glands, shield busbar shield terminals, preassembled and checked

Общая информация

Обозначение типа продукта

комплект PA

Версия микропрограммного обеспечения

V2.0

● Возможно обновление микропрограммного обеспечения

Да

Идентификация производителя (идентификатор поставщика)

002AH

Идентификация устройства (идентификатор устройства)

060DH

Число каналов

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M4

● Режим тактовой синхронизации

Нет

● Цифровые каналы свободно конфигурируемые в качестве входа/выхода

Да

● Цифровые каналы параметрируемые

Да

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V19, обновление 2

● STEP 7 проектируемая/интегрированная среда, версия не ниже

STEP 7 V5.7.1.4

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V9.1 SP2 UC7

● PROFIBUS, версия не ниже GSD/GSD-Revision

- / -

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML V2.43 2024.03.08

Режим работы

● Счетчики

Да

Вид конструкции/монтаж

Монтажное положение

горизонтальная установка, вертикальная установка

Монтажное положение рекомендуемое

горизонтальная конструкция

Напряжение питания

Вид напряжения питания

24 В пост. тока

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Защита от короткого замыкания

Да

Резервное электропитание

Да

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого питания и отключении напряжения

5 ms; Перемычка для полевых устройств и коммуникации

Входной ток

Потребление тока (номинальное)

2,5 A

Макс. потребление тока

2,55 A

Макс. ток включения

8 A

I²t

0,3 A²·s

Питание датчика

Число выходов

Выходное напряжение, мин.

18,2 V

Защита от короткого замыкания

Да; электронный

Выходной ток

● до 60 ℃, макс.

2 A

● до 70 °C, макс.

1 A

Рассеиваемая мощность

Нормальная рассеиваемая мощность

8,2 W; В зависимости от используемого типа BusAdapter (тип. RJ45)

Адресная область

Адресное пространство на одну станцию

● Макс. адресное пространство на станцию

1 440 byte; в зависимости от проекта

Цифровые входы

Число входов

M/P-считывание

Да; с втекающим током

Входная характеристика по IEC 61131, тип 1

Да

Входная характеристика по IEC 61131, тип 2

Нет

Входная характеристика по IEC 61131, тип 3

Да

Увеличение длительности импульсов

Нет

Число одновременно включаемых входов

горизонтальный настенный монтаж

— до 60 ℃, макс.

8; Учитывать суммарный ток, см. DQ

— до 70 °C, макс.

8; Учитывать суммарный ток, см. DQ

вертикальный настенный монтаж

— до 60 ℃, макс.

8; Учитывать суммарный ток, см. DQ

Функции цифровых входов, параметрируемые

● Счетчики

Да

— Макс. число

— Макс. частота счетчика

1 kHz

— Диапазон счета

32 bit

— Направление счета вперед/назад

Да; Вперед

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

от -30 до +5 В

● для сигнала "1"

от +11 до +30 В

Входной ток

● для сигнала "1", тип.

2,5 mA; нормальная

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Нет

— с "0" на "1", макс.

3,2 ms; для использования в качестве счетчика 0,1 мс

— с "1" на "0", макс.

3,2 ms; для использования в качестве счетчика 0,1 мс

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Цифровые выводы

Вид цифровых выходов

Транзистор

Вид выходов

с вытекающим током

Нет

с втекающим током

Да

Защита от короткого замыкания

Да

● Нормальный порог срабатывания

от 0,7 до 1,3 А

Ограничение индуктивного напряжения отключения

норм. L+ (-50 В)

Включение цифрового входа

Да

Коммутационная способность выходов

● при ламповой нагрузке, макс.

5 W

Диапазон сопротивления нагрузке

● нижний предел

48 Ω

● верхний предел

12 kΩ

Выходное напряжение

● Вид выходного напряжения

● для сигнала "1", мин.

Ue минус 1 В

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "0", ток покоя, макс.

0,1 mA

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

50 µs

● с "1" на "0", макс.

100 µs

Параллельное подключение двух выходов

● для повышения мощности

Нет

● для резервного включения нагрузки

Нет

Частота коммутации

● при омической нагрузке, макс.

100 Hz

● при индуктивной нагрузке, макс.

2 Hz

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов

● Макс. ток на канал

0,5 A

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Датчики

Подключаемые датчики

● 2-проводной датчик

Да

— макс. допустимый ток покоя (2-проводной датчик)

1,5 mA

Интерфейсы

Число разъемов PROFINET

Число интерфейсов PROFIBUS

PROFIBUS PA

● Макс. скорости передачи данных

31,25 kbit/s

● Число подключаемых полевых устройств PA

8; С разделением по потенциалу с другими интерфейсами, изоляция проверена с использованием 2 500 В пост. тока

● Макс. отдача тока на полевые устройства PA

320 mA

● Допустимый ток на тупиковом фидере

40 mA

● Автоматическая адресация

Да

● Поддерживаемая системой интеграция полевых устройств через профили PA

Да

● Расширенная диагностика полевой шины

Да

1. интерфейс

Тип интерфейса

PROFINET

гальванически развязанный

Да

Физические параметры интерфейсов

● Число портов

● встроенный коммутатор

Да

● BusAdapter (PROFINET)

Да

Протоколы

● Устройство ввода-вывода PROFINET

Да

● устройство PROFIBUS DP

Нет

Физические параметры интерфейсов

RJ 45 (Ethernet)

● 100 Мбит/с

Да

● Автоматическое определение

Да

● Автоматическая коммутация

Да

Протоколы

PROFINET IO

Да

Режим дублирования

● Общее резервирование PROFINET (S2)

Да; Тип S2

Резервирование среды передачи

— MRP

Да

Открытая связь IE

● LLDP

Да

Аварийные сигналы/диагностика/информация о состоянии

Индикация состояния

Да

Аварийные сигналы

Да

Диагностическая функция

Да

Диагностика

● Контроль питания датчика

Да

● Обрыв провода

Да

● Короткое замыкание

Да

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да

● Индикатор состояния цифрового входа (зеленый)

Да

● Индикатор состояния цифрового выхода (зеленый)

Да

● Состояние/отказ тупикового фидера

Да

Гальваническая развязка

Между каналами и PROFINET

Да

Гальваническая развязка цифровых вводов

● между каналами

Нет

● между каналами и напряжением питания блока электроники

Нет

Гальваническая развязка цифровых выводов

● между каналами

Нет

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

1 500 В пер. тока между PROFINET и электроникой

Степень защиты и класс защиты

Степень защиты IP

IP66

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C

● горизонтальный настенный монтаж, макс.

60 °C; ток нагрузки макс. 1 А; 50 °C до макс. тока нагрузки 2 А

● вертикальный настенный монтаж, мин.

-40 °C

● вертикальный настенный монтаж, макс.

50 °C

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Относительная влажность воздуха

● Эксплуатация, макс.

95 %

Техника соединений

Исполнение электрического соединения

Соединительный штекер

Тупиковый фидер

● Число тупиковых фидеров

● Тип провода

Тип A

● Мин. диаметр провода

6 mm

● Макс. диаметр провода

12 mm

● Мин. поперечное сечение провода

0,2 mm²

● Макс. поперечное сечение провода

2,5 mm²

● Макс. длина провода

120 m

● макс. отдача тока на полевые устройства

320 mA

● Число подсоединяемых полевых устройств

● Макс. ограничение по току для полевого устройства

40 mA

● Макс. напряжение при работе без нагрузки

15,3 V

● устойчивое при коротких замыканиях

Да

● Макс. ток короткого замыкания (испытательный ток)

8 mA

● Искробезопасный по расчетной модели FISCO

Да

● Антидребезговая логика

Да

Размеры

Ширина

414 mm

Высота

266 mm

Глубина

111 mm

Массы

Масса, прибл.

5,5 kg

Классификации

	Версия	Классификация
eClass	14	27-24-26-90
eClass	12	27-24-26-90
eClass	9.1	27-24-26-90
eClass	9	27-24-26-90
eClass	8	27-24-92-90
eClass	7.1	27-24-92-90
eClass	6	27-24-92-90
ETIM	10	EC002584
ETIM	9	EC002584
ETIM	8	EC002584
ETIM	7	EC002584
