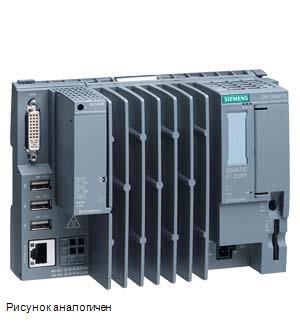

Siemens 6ES7677-2AA40-0AA0 система автоматизации

Name: Siemens 6ES7677-2AA40-0AA0 система автоматизации
Brand: Siemens
Availability: InStock

Модуль SIMATIC ET 200SP Open Controllers, CPU 1515SP PC. spare part, 4 GB RAM, without CFast, Interfaces: 1x slot CFAST, 1x slot SD/MMC, 1x connection for ET 200SP bus adapter PROFINET 1x 10/100/1000 Mbit/s Ethernet 3x USB, 1x DVI-I graphics card connection

Купить 6ES76772AA400AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6ES76772AA400AA0

SIMATIC ET 200SP Open Controllers, CPU 1515SP PC. spare part, 4 GB RAM, without CFast, Interfaces: 1x slot CFAST, 1x slot SD/MMC, 1x connection for ET 200SP bus adapter PROFINET 1x 10/100/1000 Mbit/s Ethernet 3x USB, 1x DVI-I graphics card connection

Общая информация

Обозначение типа продукта

ЦП 1515SP PC

Функциональный стандарт HW

FS03

Установленное ПО

● Визуализация

Нет

● Система управления

Нет

Элементы управления

Переключатель режимов работы

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого питания и отключении напряжения

5 ms

Входной ток

Потребление тока (номинальное)

1,5 A; полная нагрузка процессора, включая модули ET 200SP и USB

Потребление тока (в режиме холостого хода), тип.

0,6 A

Макс. ток включения

4,7 A; Номинальное значение

Мощность

Принятая активная мощность, макс.

36 W; включая модули ET 200SP и USB

Мощность питания шины на задней стенке

8,75 W

Рассеиваемая мощность

Нормальная рассеиваемая мощность

15 W; без модулей ET 200SP и применения USB

Процессор

Тип процессора

Два ядра 1 ГГц, AMD G серия APU T40E

Запоминающее устройство

Вид запоминающего устройства

DDR3-SDRAM

ОЗУ

ОЗУ 4 Гбайт

Карта памяти CFast

Нет

Конфигурация аппаратного обеспечения

встроенный источник питания

Да

Монтажные стойки

● Макс. число модулей на монтажную стойку

64; ЦП + 64 модуля + модуль сервера (монтажная ширина макс. 1 м)

● Макс. число строк

Время

Часы

● Тип

Аппаратные часы

● Аппаратные часы (часы реального времени)

Да; Разрешение: 1 с

● Время хранения в буфере

6 wk; при температуре окружающей среды 40 °C, норм.

● Макс. отклонение в день

10 s; норм.: 2 с

Интерфейсы

Число интерфейсов Industrial Ethernet

Число разъемов PROFINET

Число интерфейсов RS 485

1; через модуль CM DP

Число USB-разъемов

3; 3 x USB 2.0 спереди, по 500 мА - в том числе 2 x 500 мА и 1 x 100 мА одновременно

Число слотов для карты памяти SD Card

Видеоинтерфейсы

● Графический интерфейс

1 x DVI-I

1. интерфейс

Тип интерфейса

PROFINET

автоматическое определение скорости передачи данных

Да

Автоматическое определение

Да

Автоматическая коммутация

Да

Физические параметры интерфейсов

● RJ 45 (Ethernet)

Да; посредств BusAdapter BA 2 x RJ45

— Макс. скорости передачи данных

100 Mbit/s

— сеть Industrial Ethernet, светодиод состояния

Да

● Число портов

● встроенный коммутатор

Да

2. интерфейс

Тип интерфейса

Встроенный интерфейс Ethernet

автоматическое определение скорости передачи данных

Да

Автоматическое определение

Да

Автоматическая коммутация

Да

Физические параметры интерфейсов

● RJ 45 (Ethernet)

Да; встроенный

— Макс. скорости передачи данных

1 000 Mbit/s

— Светодиодный индикатор состояния Industrial-Ethernet

Нет

● Число портов

Физические параметры интерфейсов

RS 485

● Макс. скорости передачи данных

12 Mbit/s

Протоколы

Открытая связь IE

● TCP/IP

— Макс. размер данных

64 kbyte

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск CSA

Да

cULus

Да

Допуск FM

Да

RCM (ранее C-TICK)

Да

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

до 60 °C при использовании макс. 32 модулей ET 200SP и USB-нагрузки 3 x 100 мА; до 55 °C при использовании макс. 64 модулей ET 200SP и USB-нагрузки 2 x макс. 500 мА и 1 x макс. 100 мА

● горизонтальный настенный монтаж, мин.

0 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

0 °C

● вертикальный настенный монтаж, макс.

50 °C; при использовании макс. 32 модулей ET 200SP и USB-нагрузки 3 x 100 мА

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Колебания

● Эксплуатация, испытания согласно IEC 60068-2-6

Да

● Транспортировка, испытания согласно IEC 60068-2-6

Да

Испытание на ударную нагрузку

● испытания согласно IEC 60068-2-6

Да

● испытания согласно IEC 60068-2-27

Да

● испытания согласно IEC 60068-2-29

Да

● Хранение/транспортировка, испытания согласно IEC 60068-2-27

Да

Периферийные устройства/опции

Карта SD-Card

опционально для дополнительной массовой памяти

Размеры

Ширина

160 mm

Высота

117 mm

Глубина

75 mm

Массы

Масса, прибл.

0,83 kg

Классификации

	Версия	Классификация
eClass	14	27-24-26-07
eClass	12	27-24-26-07
eClass	9.1	27-24-26-07
eClass	9	27-24-26-07
eClass	8	27-24-26-07
eClass	7.1	27-24-26-07
eClass	6	27-24-26-07
ETIM	10	EC001603
ETIM	9	EC001603
ETIM	8	EC001603
ETIM	7	EC001603
IDEA	4	3565
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
China RoHS	Miscellaneous	Manufacturer Declaration
General Product Approval	For use in hazardous locations
Miscellaneous		CCC-Ex	FM	Type Examination Certificate
For use in hazardous locations		Maritime application
	Miscellaneous
