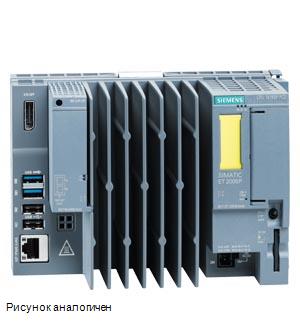

    Siemens 6ES7677-2SB42-0GL0 система автоматизации

    Siemens 6ES7677-2SB42-0GL0 система автоматизации

    SIMATIC ET 200SP Open Controller, отказобезопасное ЦПУ CPU 1515SP PC2 F + HMI 512PT, 8 ГБ RAM, 30 ГБ CFast с предустановленными Windows 10 IoT Enterprise 64 бит, софт-ПЛК S7-1500 CPU 1505SP F и WinCC Runtime Advanced PT512, интерфейсы: 1x слот CFast, 1x слот SD/MMC, 1x разъём для шинного адаптера ET 200SP PROFINET

    Купить 6ES76772SB420GL0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 379278 руб.

    Технические характеристики 6ES76772SB420GL0

    		 SIMATIC ET 200SP Open Controller, CPU 1515SP PC2 F + HMI 512PT, 8 GB RAM (basic device 6ES7677-2DB40-0AA0), 128 GB CFast with Windows 10 IoT Enterprise LTSC 2019 64-bit, S7-1500 Failsafe Software Controller CPU 1505SP F V2x and WinCC Runtime Advanced V17 preinstalled, with 512 PowerTags license; interfaces: 1x slot CFast, 1x slot SD/MMC, 1x connection for ET 200SP BusAdapter PROFINET, 1x 10/100/1000 Mbps Ethernet, 2x USB 3.0, 2x USB 2.0, 1x DisplayPort; documentation on CFast,
    Общая информация
    Обозначение типа продукта ЦП 1515SP PC2 F
    Функциональный стандарт HW не ниже FS04
    Версия микропрограммного обеспечения V20.8
    Инженерное обеспечение с помощью
    ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V16
    Установленное ПО
    ● Визуализация WinCC Runtime Advanced V16
    ● Система управления Программируемый контроллер S7-1500 ЦП 1505SP F
    Управление конфигурацией
    посредством набора данных Да
    Элементы управления
    Переключатель режимов работы 1
    Напряжение питания
    Допустимый диапазон, нижний предел (пост. ток) 19,2 V
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Защита от перепутывания полярности Да
    Перемыкание при отказе сетевого питания и отключении напряжения
    ● Время перемыкания при отказе сетевого питания и отключении напряжения 5 ms
    Входной ток
    Потребление тока (номинальное) 1,8 A; полная нагрузка процессора, включая модули ET 200SP и USB
    Потребление тока (в режиме холостого хода), тип. 0,5 A
    Макс. потребление тока 2,9 A
    I²t 0,426 A²·s; при токе включения
    Мощность
    Принятая активная мощность, макс. 55 W; включая модули ET 200SP и USB
    Мощность питания шины на задней стенке 8,75 W
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 16 W
    Процессор
    Тип процессора Intel Atom E3940, 1,6 Ггц, 4 ядра
    Запоминающее устройство
    Вид запоминающего устройства DDR3L
    ОЗУ 8 Гбайт ОЗУ
    Карта памяти CFast Да; Флеш-память 128 Гбайт
    Требуется карта памяти SIMATIC Нет
    Оперативное запоминающее устройство
    ● встроенное (для программ) 1,5 Mbyte
    ● встроенное (для данных) 5 Mbyte
    ● встроено (для ЦП функциональной библиотеки ЦП Runtime) 20 Mbyte
    Память загрузки
    ● встроенная (на ОЗУ большой емкости ПК) 320 Mbyte
    Хранение в буфере
    ● с ИБП Да; все области памяти, указанные как остаточные
    ● с энергонезависимым запоминающим устройством Да
    Блоки ЦП
    Число элементов (всего): 6 000; под элементом наряду с блоками DB, FB и FC также понимаются глобальные константы и т.д.
    Блоки данных (DB)
    ● Макс. число 5 999; Диапазон числовых значений: от 1 до 65535
    ● Макс. размер 5 Mbyte
    Функциональные блоки (FB)
    ● Макс. число 5 998; Диапазон числовых значений: от 1 до 65535
    ● Макс. размер 1 024 kbyte
    Функции (FC)
    ● Макс. число 5 999; Диапазон числовых значений: от 1 до 65535
    ● Макс. размер 1 024 kbyte
    Организационные блоки (OB)
    ● Макс. размер 1 024 kbyte
    ● Число свободных организационных блоков циклического выполнения 100
    ● Число организационных блоков прерывания по времени 20
    ● Число организационных блоков прерываний с задержкой 20
    ● Число организационных блоков циклических прерываний 20
    ● Число организационных блоков аппаратного прерывания 50
    ● Число организационных блоков прерывания DPV1 3
    ● Число организационных блоков прерываний циклов тактовой синхронизации 1
    ● Число организационных блоков прерываний технологических циклов тактовой синхронизации 2
    ● Число пусковых организационных блоков 100
    ● Число организационных блоков обработки асинхронных ошибок 4
    ● Число организационных блоков обработки синхронных ошибок 2
    ● Число организационных блоков обработки диагностических сигналов 1
    Глубина вложенности
    ● на класс приоритета 24; при F-блоках возможно до 8
    Счетчики, таймеры и их остаток
    Счетчик S7
    ● Число 2 048
    Остаточность
    — настраивается Да
    Счетчик IEC
    ● Число неограниченное число (ограничение только посредством ОЗУ)
    Остаточность
    — настраивается Да
    Таймеры S7
    ● Число 2 048
    Остаточность
    — настраивается Да
    Таймер IEC
    ● Число неограниченное число (ограничение только посредством ОЗУ)
    Остаточность
    — настраивается Да
    Области данных и их остаток
    Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 410 kbyte; При сохранении в NVRAM; при сохранении в памяти большой емкости 5 242 020 байт
    Маркер
    ● Макс. размер 16 kbyte
    ● Число меток синхронизации 8; 8 битов маркировки такта, собранные в одном байте маркировки такта
    Блоки управляющих данных
    ● Настраиваемый остаток Да
    ● Предварительно заданный остаток Нет
    Локальные данные
    ● на класс приоритета, макс. 64 kbyte; макс. 16 Кбайт на блок
    Адресная область
    Число модулей ввода-вывода 8 192
    Периферийная адресная область
    ● Вводы 32 kbyte; все входы включены в образ процесса
    ● Выводы 32 kbyte; все выходы включены в образ процесса
    Частичный образ процесса
    ● Макс. число частичных образов процесса 32
    Конфигурация аппаратного обеспечения
    встроенный источник питания Да
    Число децентрализованных систем ввода-вывода 20
    Число ведущих устройств DP
    ● по CM 1
    Число контроллеров ввода-вывода
    ● по интерфейсам ПК 1
    Монтажные стойки
    ● Макс. число модулей на монтажную стойку 64; ЦП 1515SP + 64 модуля + модуль сервера
    ● число подключаемых модулей ET 200SP, макс. 64
    ● число подключаемых модулей ET 200AL, макс. 16
    ● Макс. число строк 1
    Коммуникационный модуль для двухточечного соединения
    ● Число коммуникационных модулей для двухточечного соединения число подсоединяемых коммуникационных модулей PtP ограничено имеющимся числом гнезд
    Время
    Часы
    ● Тип Аппаратные часы
    ● Аппаратные часы (часы реального времени) Да; Разрешение: 1 с
    ● Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
    ● Макс. отклонение в день 10 s; норм.: 2 с
    Синхронизация времени
    ● поддерживается Да
    ● на DP, ведущее устройство Да
    ● на Ethernet по NTP Да
    ● на часах Windows, устройство Да
    Интерфейсы
    Число интерфейсов Industrial Ethernet 2
    Число разъемов PROFINET 1
    Число интерфейсов PROFIBUS 1
    Число интерфейсов RS 485 1; через модуль CM DP
    Число USB-разъемов 4; 2x USB 2.0, 2x USB 3.0 спереди
    Число слотов для карты памяти SD Card 1
    Видеоинтерфейсы
    ● Графический интерфейс 1x DisplayPort
    1. интерфейс
    Тип интерфейса PROFINET
    автоматическое определение скорости передачи данных Да
    Автоматическое определение Да
    Автоматическая коммутация Да
    Число соединений 88
    Физические параметры интерфейсов
    ● RJ 45 (Ethernet) Да; посредств BusAdapter BA 2 x RJ45
    — Макс. скорости передачи данных 100 Mbit/s
    — сеть Industrial Ethernet, светодиод состояния Да
    ● Число портов 2
    ● встроенный коммутатор Да
    ● BusAdapter (PROFINET) Да; Применяемые BusAdapter: BA 2 x RJ45, BA 2 x FC, BA 2 x SCRJ (не ниже FS03, V2.2), BA SCRJ / RJ45 (не ниже FS03, V3.1), BA SCRJ / FC (не ниже FS03, V3.1), BA 2 x LC (не ниже FS03, V3.3), BA LC / RJ45 (не ниже FS03, V3.3), BA LC / FC (не ниже FS03, V3.3)
    Протоколы
    ● Контроллер PROFINET IO Да
    ● Устройство ввода-вывода PROFINET Да
    ● Связь SIMATIC Да
    ● Открытая связь IE Да
    ● Интернет-сервер Да
    Контроллер PROFINET IO
    Службы
    — Тактовая синхронизация Да
    — минимальный тактовый импульс 500 µs
    — IRT Да
    — PROFIenergy Да
    — Пуск согласно приоритету Да; макс 32 устройства PROFINET; Если вы хотите во время STEP 7 использовать функциональность «Приоритизированный разгон» для интерфейса PROFINET ЦП, ЦП и устройство следует разделить с помощью коммутатора (напр. SCALANCE X205)
    — Макс. число подключаемых устройств ввода-вывода 128
    — из них IO-устройств с IRT, макс. 64
    — из них на линию, макс. 64
    — Макс. число подключаемых устройств ввода-вывода для RT 128
    — из них на линию, макс. 128
    — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8
    — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается Да
    — Макс. число устройств ввода-вывода на инструмент 8
    — Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
    Время обновления при IRT
    — для тактового импульса передачи 500 мкс от 500 мкс до 8 мс
    — для тактового импульса передачи 1 мс от 1 мс до 16 мс
    — для тактового импульса передачи 2 мс от 2 мс до 32 мс
    — для тактового импульса передачи 4 мс от 4 мс до 64 мс
    — при IRT и параметрировании «непрямых» тактовых импульсов передачи Время актуализации = настраиваемые «нечетные» тактовые импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс)
    Время обновления при RT
    — для тактового импульса передачи 500 мкс от 500 мкс до 256 мс
    — для тактового импульса передачи 1 мс от 1 мс до 512 мс
    — для тактового импульса передачи 2 мс от 2 мс до 512 мс
    — для тактового импульса передачи 4 мс от 4 мс до 512 мс
    Адресная область
    — Макс. число входов 8 kbyte
    — Макс. число выходов 8 kbyte
    Устройство ввода-вывода PROFINET
    Службы
    — Тактовая синхронизация Нет
    — минимальный тактовый импульс 500 µs
    — IRT Да
    — PROFIenergy Да
    — Пуск согласно приоритету Да
    — Shared Device Да
    — Макс. число контроллеров ввода-вывода при использовании Shared Device 4
    — Asset-Management-Record Да
    2. интерфейс
    Тип интерфейса Встроенный интерфейс Ethernet
    автоматическое определение скорости передачи данных Да
    Автоматическое определение Да
    Автоматическая коммутация Да
    Физические параметры интерфейсов
    ● RJ 45 (Ethernet) Да; встроенный
    — Макс. скорости передачи данных 1 000 Mbit/s
    — Светодиодный индикатор состояния Industrial-Ethernet Нет
    ● Число портов 1
    3. интерфейс
    Тип интерфейса PROFIBUS с CM DP
    Число соединений 44
    Физические параметры интерфейсов
    ● RS 485 Да
    Протоколы
    ● Ведущее устройство PROFIBUS DP Да
    ● устройство PROFIBUS DP Да
    ● Связь SIMATIC Да
    Ведущее устройство PROFIBUS DP
    ● число устройств DP, макс. 125
    Службы
    — Равноудаленность Нет
    — Тактовая синхронизация Нет
    Адресная область
    — Макс. число входов 8 kbyte
    — Макс. число выходов 8 kbyte
    Физические параметры интерфейсов
    RS 485
    ● Макс. скорости передачи данных 12 Mbit/s
    Протоколы
    PROFIsafe Да; V2.4 / V2.6
    Число соединений
    ● Макс. число соединений 88
    ● Число соединений, резервируемых для ES/HMI/интернета 10
    ● Число соединений S7-маршрутизации 16
    Режим дублирования
    Резервирование среды передачи
    — MRP Да
    — MRPD Да
    — Нормальное время переключения в случае прерывания линии 200 ms
    — Макс. число абонентов в кольце 50
    Связь SIMATIC
    ● Связь PG/OP Да
    ● S7-маршрутизация Да
    ● S7-связь, в качестве сервера Да
    ● S7-связь, в качестве клиента Да
    ● Макс. количество полезных данных на запрос 64 kbyte; BSEND/BRCV: 64 Кбайт; PUT/GET: 960 байт
    Открытая связь IE
    ● TCP/IP Да
    — Макс. размер данных 64 kbyte
    ● ISO-on-TCP (RFC1006) Да
    — Макс. размер данных 64 kbyte
    ● UDP Да
    — Макс. размер данных 2 048 byte
    ● SNMP Да
    ● DCP Да
    ● LLDP Да
    Интернет-сервер
    ● HTTP Да; через Windows und PROFINET-интерфейс
    ● HTTPS Да; через Windows und PROFINET-интерфейс
    OPC UA
    ● Требуется лицензия Runtime Да; Требуется лицензия Small
    ● OPC UA Client Да; Не ниже SW CPU 1505SP V2.6
    ● OPC UA Server Да; Data Access (Read, Write, Subscribe), требуется лицензия на использование
    — Аутентификация приложения Да; Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
    — Политика безопасности Да; Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
    — Аутентификация пользователя Да; «аноним» или с помощью имени пользователя и пароля
    Другие протоколы
    ● MODBUS Да; MODBUS TCP
    Функции оповещения S7
    Макс. число запрашиваемых станций для функций оповещения 32
    Программные сообщения Да
    Количество конфигурируемых программных сообщений, макс. 10 000
    Количество одновременно активных сообщений, макс. 1 000
    ● Количество программных сообщений 1 000
    ● Количество сообщений для диагностики системы 200
    ● Количество сообщений для технологических объектов Motion 160
    Функции испытания и ввода в эксплуатацию
    Общий ввод в эксплуатацию (Team Engineering) Да; возможен параллельный онлайн-доступ для до 8 систем инжиниринга
    Блок состояния Да; до 8 одновременно
    Одиночный шаг Нет
    Число контрольных точек 8
    Состояние/управление
    ● Переменные состояние/управления Да
    ● Переменные входы, выходы, маркеры, блоки данных, таймеры, счетчики
    ● Макс. число переменных
    — из них переменных состояния, макс. 200
    — из них переменных управления, макс. 200
    Принудительное исполнение
    ● Принудительное исполнение Да
    ● Принудительное исполнение, переменные Входы, выходы
    ● Макс. число переменных 200
    Диагностический буфер
    ● есть Да
    ● Макс. число элементов 1 000
    — из них устойчивых к отказу сети 300
    Слежения
    ● Количество слежений с возможностью проектирования 4
    ● Объем памяти на слежение, макс. 512 kbyte
    Аварийные сигналы/диагностика/информация о состоянии
    Диагностический светодиодный индикатор
    ● Светодиод RUN/STOP Да
    ● Светодиод ERROR Да
    ● Светодиод MAINT Да
    Поддерживаемые технологические объекты
    Управление перемещениями Да
    ● Количество располагаемых ресурсов Motion Control для технологических объектов 2 400
    ● Необходимые ресурсы Motion Control
    — на ось числа оборотов 40; на ось
    — на ось позиционирования 80; на ось
    — на ведомую ось 160; на ось
    — на внешний датчик 80; на внешний датчик
    — на кулачок 20; на кулачок
    — на кривую кулачка 160; на кривую кулачка
    — на измерительный щуп 40; на измерительный щуп
    ● Ось позиционирования
    — Количество позиционирующих осей при цикле управления перемещения 4 мс (типовое значение) 15
    — Количество позиционирующих осей при цикле управления перемещения 8 мс (типовое значение) 30
    Регулятор
    ● PID_Compact Да; универсальный ПИД-регулятор со встроенными функциями оптимизации
    ● PID_3Step Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов
    ● PID-Temp Да; ПИД-регулятор со встроенными функциями оптимизации для температуры
    Счет и измерение
    ● Высокоскоростной датчик Да
    Стандарты, допуски, сертификаты
    Маркировка CE Да
    Допуск CSA Да
    cULus Да
    Допуск FM Да
    RCM (ранее C-TICK) Да
    Максимально достижимый класс безопасности в безопасном режиме
    ● Уровень производительности согласно ISO 13849-1 PLe
    ● Уровень полноты безопасности согласно IEC 61508 SIL 3
    Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
    — Режим с низкой частотой запросов: PFDavg согласно SIL3 < 2,00E-05
    — Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 < 1,00E-09 1/h
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● мин. -20 °C
    ● макс. До 60 °C, если число модулей ET 200SP не превышает 32; до 55 °C, если число модулей ET 200SP не превышает 64
    ● горизонтальный настенный монтаж, мин. -20 °C
    ● горизонтальный настенный монтаж, макс. 60 °C
    ● вертикальный настенный монтаж, мин. -20 °C
    ● вертикальный настенный монтаж, макс. 50 °C; Если число модулей ET 200SP не превышает 32
    Температура окружающей среды при хранении/транспортировке
    ● мин. -40 °C
    ● макс. 70 °C
    Колебания
    ● Эксплуатация, испытания согласно IEC 60068-2-6 Да
    ● Транспортировка, испытания согласно IEC 60068-2-6 Да
    Испытание на ударную нагрузку
    ● испытания согласно IEC 60068-2-6 Да
    ● испытания согласно IEC 60068-2-27 Да
    ● испытания согласно IEC 60068-2-29 Да
    ● Хранение/транспортировка, испытания согласно IEC 60068-2-27 Да
    Операционные системы
    предустановленная операционная система Windows 10 IoT Enterprise 2016 LTSB, 64 разряда, MUI
    Проектирование
    Программирование
    Язык программирования
    — KOP Да; включая предохранитель
    — FUP Да; включая предохранитель
    — AWL Да
    — SCL Да
    — CFC Нет
    — GRAPH Да
    Защита ноу-хау
    ● Защита программ пользователя/защита паролем Да
    ● Защита от копирования Да
    ● Защита блоков Да
    Защита доступа
    ● Степень защиты: защита от записи Да
    ● Степень защиты: защита от записи/чтения Да
    ● Степень защиты: полная защита Да
    Контроль времени цикла
    ● нижний предел настраиваемое минимальное время цикла
    ● верхний предел задаваемое максимальное время цикла
    Интерфейсы Open Development
    ● Макс. размер ODK SO-файла 5,8 Mbyte
    Периферийные устройства/опции
    Карта SD-Card опционально для дополнительной массовой памяти
    Размеры
    Ширина 160 mm
    Высота 117 mm
    Глубина 75 mm
    Массы
    Масса, прибл. 0,83 kg
    Классификации
    Версия Классификация
    eClass 14 27-24-26-07
    eClass 12 27-24-26-07
    eClass 9.1 27-24-26-07
    eClass 9 27-24-26-07
    eClass 8 27-24-26-07
    eClass 7.1 27-24-26-07
    eClass 6 27-24-26-07
    ETIM 10 EC001603
    ETIM 9 EC001603
    ETIM 8 EC001603
    ETIM 7 EC001603
    IDEA 4 3565
    UNSPSC 15 32-15-17-05
    Разрешения / Сертификаты
    General Product Approval

    Miscellaneous

    China RoHS

    Manufacturer Declaration

    Miscellaneous

    RCM

    EAC

    Maritime application Environment

    RMRS (Russian Maritime Register)

    EPD Typ II/III (with life cylce assessment)

    последнее изменение: 08.12.2024

    Связанные документы
    Получить КП

    Отправьте заявку и получите коммерческое предложение по оборудованию Siemens
    mdi-phone +7 (495) 215-15-16 ВКонтакте Telegram

    Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП

    {{ bnav.title }}

    Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.

    © ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.

    Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
    Запросить

    {{ quickBuyNote }}

    Не нашлось на сайте? Найдется на складе! Отправьте запрос, чтобы узнать стоимость и срок поставки {{ itemSelected.name }}
