Системы энергораспределения Siemens. Обзор низковольтного оборудования

Продукты направления LP

Автоматические выключатели в литом корпусе 3VA/3VL/3VT

Выключатели нагрузки и аварийного отключения 3LD

Модульные автоматические выключатели, УЗО, и другая модульная аппаратура

Многофункциональные измерительные устройства PAC

Выключатели-разъединители, переключатели 3KC, 3KD, 3KF, 3KA/3KE, 3KL/3KM

Разъединители с плавкими предохранителями 3NP, 3NJ

Выключатели и розетки DELTA

Воздушные автоматические выключатели 3WL/3WT

НКУ SIVACON S8/S4, ALPHA

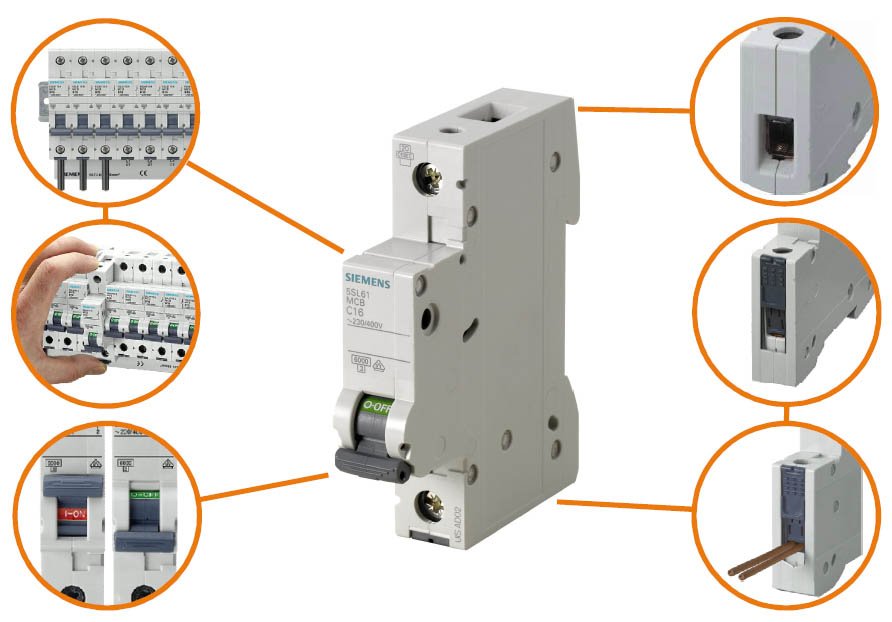

Модульные автоматические выключатели SENTRON 5SL

Особенности

Номинальный ток 0,3А – 63 А
Номинальной напряжение: AC 230/400 В, DC 60 В (на полюс)
Номинальная отключающая способность: 5SL6 - 6 кА, 5SL4 - 10 кА
Кривые расцепителей B, C и D
Число полюсов: 1, 1+N, 2, 3, 3+N, 4

Преимущества

Эргономичная ручка с цветной маркировкой положений коммутации
Шторки клемм для защиты от прикосновения
Система быстрого снятия с DIN-рейки без использования доп.инструмента

Модульные автоматические выключатели SENTRON 5SY

Особенности

Номинальный ток 0,3 А – 80 А
Номинальной напряжение: AC 230/400 В, DC 60 В (на полюс)
Номинальная отключающая способность: 5SY4 - 10kA, 5SY6 - 6kA, 5SY7 - 15kA, 5SY8 - 25kA, 5SY5 – 10kA (AC 230 В / DC 250 В)
Кривые расцепителей A, B, C и D
Число полюсов: 1, 1+N, 2, 3, 3+N, 4

Преимущества

Индикация коммутационного состояния главных контактов
Шторки сдвоенных клемм для защиты от прикосновения
Двойной замок крепления на DIN-рейку
Система быстрого снятия с DIN-рейки без использования доп.инструмента

Модульные автоматические выключатели SENTRON 5SP

Особенности

Номинальный ток 80 А – 125 А
Номинальной напряжение: AC 230/400 В, DC 60 В (на полюс)
Номинальная отключающая способность 10кА
Кривые расцепителей B, C и D
Число полюсов: 1, 2, 3, 4
Модульная ширина – 1,5 модуля на полюс
Подключаемые сечения 0,75 - 50мм2

Преимущества

Визуальный индикатор коммутационного состояния главных контактов
Корпус из композитного материала Duroplast (запатентовано Siemens)
Клеммы утоплены вглубь корпуса (защита от прикосновения)
Возможность установки на DIN-рейку и монтажную панель

Устройства защитного отключения SENTRON 5SV

Особенности

Номинальный ток: 16 – 80 A
Номинальный ток утечки: 10 – 300 мА
Исполнения по типам утечки: АС, А, F
2-х и 4-полюсное исполнение
Дизайн аналогичен автоматам 5SL
Применение стандартных дополнительных контактов и расцепителей (как для автоматов 5SL)

Преимущества

Индикатор коммутационного положения главных контактов
Расцепитель главных контактов нового типа – выше надежность срабатывания
Система быстрого снятия с DIN-рейки без использования доп.инструмента

Дифференциальные автоматы SENTRON 5SU1

Компактная комбинация автомата и УЗО для комплексной защиты

Особенности

Номинальный ток: 6 А– 40 A
Номинальная отключающая способность: 4,5kA, 6kA и 10kA
Номинальный ток утечки: 10, 30, 300 мА
Исполнения по типам утечки: АС, А, F
Кривые расцепителей B и С
Число полюсов: 1+N

Преимущества

Компактный конструктив
Применение для комплексной защиты однофазных конечных потребителей
Лучшее предложение на рынке

Аксессуары

Единая линейка дополнительных аксессуаров для автоматов серий 5SL, 5SY, 5SP

Блоки-контакты состояния (в т.ч. с функцией тестирования)

Блоки-контакты срабатывания (в т.ч. с функцией тестирования)

Независимый расцепитель

Расцепитель минимального напряжения

Дистанционный моторный привод (в т.ч. с функцией автовзвода)

Штырьевая сборная шина

Клеммная крышка

Дверной поворотный привод

Низковольтные предохранители

Особенности

Номинальный ток: 2 – 1250A
Номинальная отключающая способность: до 120kA
Все существующие типоразмеры согласно стандартов МЭК
Категории применения gL/gG, aM, aR, gR, gS

Преимущества

Традиционно узнаваемый продукт на рынке защитных устройств
Линейка быстродействующих предохранителей SITOR для защиты устройств с п/п вход.элементами: преобразователи частоты, системы плавного пуска, системы UPS

Выключатели-разъединители SENTRON 3KD

Особенности

Номинальный ток: 16 – 1600 A
5 типоразмеров; 3-х и 4-полюсные
Напряжение AC 690В и DC до 1200В
Клеммы рамочные и плоские
Функция ТЕСТ для доп.контактов
Фронтальное и боковое управление для дверного привода
Дополнительные 4-й контактный и N/PE полюса
Замена линейкам 3KA, 3KE

Преимущества

Компактный конструктив, наличие видимого разрыва главных контактов
Улучшенная защита от прикосновения
Применение в ветроэнергетике и фотовольтаике
Оптимизированное тепловое рассеяние

Выключатели-разъединители с предохранителями SENTRON 3KF

Разработано на базе аппаратов 3KD

Замена линейки 3KL / 3KM

Особенности

Номинальный ток: 32 – 800 A
5 типоразмеров; 3-х и 4-полюсные
Напряжение AC 690В и DC 440В
Предохранители типоразмеров от 000 до 3
Функция ТЕСТ для доп.контактов
Фронтальное и боковое управление для дверного привода
Дополнительные 4-й контактный и N/PE полюса
Замена линейкам 3KL, 3KM

Преимущества

Компактный конструктив
Блокировка крышек предохранителей в положении ВКЛ
Улучшенная защита от прикосновения
Единые аксессуары от линейки 3KD
Мониторинг предохранителей
Заднее присоединение к шинам в ТР1 и 2

3KC переключатели нагрузки. TSE типы

MTSE	RTSE	ATSE
Manually operated transfer switching equipment	Remotely operated transfer switching equipment	Automatic transfer switching equipment
Ручной переключатель нагрузки	Дистанционно управляемый переключатель нагрузки	Автоматически управляемый переключатель нагрузки

MTSE

RTSE

ATSE

Manually operated transfer switching equipment

Remotely operated transfer switching equipment

Automatic transfer switching equipment

Ручной переключатель нагрузки

Дистанционно управляемый переключатель нагрузки

Автоматически управляемый переключатель нагрузки

3KC переключатели нагрузки (реверс) тип MTSE

3Разработано на базе аппаратов 3KD

Особенности

Номинальный ток: 16 – 1600 A
5 типоразмеров; 3-х и 4-полюсные
Напряжение AC 415В и 690В
Приводы прямой и внешний на дверь шкафа
Клеммы рамочные и плоские
Функция ТЕСТ для доп.контактов
Замена линейке 3KE с модулем переключателя рабочих режимов

Преимущества

Компактный конструктив, наличие видимого разрыва главных контактов
Улучшенная защита от прикосновения
Переключение сеть / сеть
Коммутация нагрузок
Единые аксессуары от линейки 3KD

3KC переключатели нагрузки (реверс) тип RTSE и ATSE

Особенности

Номинальный ток: 40 – 3200 A
Напряжение AC 415В и 690В
Дистанционное и автоматические переключение нагрузки
Переключения сеть / сеть и сеть / генератор (запуск генератора, вкл. тестирования сети, выкл. тестирования сети)
Реле самоконтроля
Дополнительный источник питания

Преимущества

Чрезвычайно быстрое время переключения
Электрические и механические блокировки переключателей (I, II)
Блокировка ключом в положении 0
Легкая замена моторного и электрических модулей
Легкое конфигурирование контроллера

3LD2 выключатели нагрузки

Особенности

Номинальный ток: 16 – 250 A
Напряжение до 690В АС
Стойкость к токам до 50kA
Фронтальная установка
Установка на монтажную панель
Установка через центральное отверстие и по 4-м точкам
Число полюсов: 3, 4, 6 (ПК), 8 (ПК)
Приводы прямой и внешний на дверь шкафа

Преимущества

Компактный конструктив
Широкий диапазон 16-250A
Улучшенная постоянная нагрузка
Высокая стойкость к токам КЗ
Упрощенная модификация 3LD3 для станкостроителей (до 63А)

3NP1 разъединители нагрузки

Особенности

Компактный конструктив
Быстрая и безопасная замена предохранителей
Применение в шкафах управления и распределения, защита МиО, ПЧ, ПП, ИБП, КРМ

Преимущества

Номинальный ток до 630 A
Напряжение до 690В АС
5 типоразмеров под ножевые предохранители от 000 до 3
Установка на монтажную панель
Установка на 40/60мм шинные системы, а также DIN-рейки
Электромеханический и электронный мониторинг предохранителей
Различные варианты подсоединения питания

Выключатели и розетки DELTA

Особенности

Современный и практичный дизайн
Различные материалы клавиш и рамок: пластик, стекло, металл и натуральное дерево ценных пород – безопасны для окружающей среды
Рамки от 1-о до 5-ти постов, любое положение установки
Разноцветная LED подсветка клавиш

Преимущества

Единый тип механизмов для любой серии клавиш и рамок
Повышение защиты с IP20 до IP44
Широкий спектр функциональных устройств: диммеры, датчики движения, управление жалюзи и т.д.

Изменения в продуктовых линейках.

Устройства Защитного Отключения

УЗО 5SM3 снимается с производства до конца 2017, останется в серии 5SM3 только типы В и В+

УЗО 5SM3

Номинальный ток: 16 – 125 A

Номинальный ток утечки: 10 – 1000 мА

2-, 4-полюсное исполнение

Установочная глубина 70 мм

Версии исполнений

- мгновенного действия (время срабатывания < 20 mS)

- с короткой выдержкой (время срабатывания 20-40 mS)

- селективная (время срабатывания 60-110 mS)

УЗО 5SV

Номинальный ток: 16 – 80 A

Номинальный ток утечки: 10 – 500 мА

Типы: АС, А, F

2-, 4-полюсное исполнение

Установочная глубина 70 мм

Дизайн аналогичен автоматам 5SL

Встроенный расцепитель новой конструкции, повышающий надежность расцепления при аварии

Используются все стандартные аксессуары и доп.компоненты, как и для модульных автоматов

УОДП 5SM6 – современная система предупреждения возникновения пожара. Линейка обновилась в 2017 году!

Позиции сняты с производства в связи с обновлением модельного ряда

5SM6011-1 Комбинируется с автоматом 1 мод. 1+N (5SY60) max. 16 A	5SM6021-1 Комбинируется с автоматом 2 мод. 1+N (5SY6) или дифф.автоматом мод. 1+N (5SU1) каждый max. 16 A

Позиции сняты с производства в связи с обновлением модельного ряда

5SM6011-1

Комбинируется с автоматом

1 мод. 1+N (5SY60)

max. 16 A

5SM6021-1

Комбинируется с автоматом 2 мод. 1+N (5SY6)

или дифф.автоматом мод. 1+N (5SU1)

каждый max. 16 A

Специальные дополнительные функции

Периодический само тест (каждые 13 часов)
Защита от перенапряжения: разъединение при превышении 275 V между фазой и нейтралью
Единые аксессуары как для автоматов 5SY (AS, FC, UR, ST)

УОДП 5SM6 – современная система предупреждения возникновения пожара. UPDATE 2017 – новое поколение

5SM6 -> обновление линейки -> новые версии доступны для токов 16А и 40А
5SM6011-2 (16A)	5SM6021-2 (16A)
5SM6014-2 (40A)	5SM6024-2 (40A)

для 1 модульного исполнения: 5SM6011-2 в комбинации с MCB 1+N (5SY60), max. 16 A 5SM6014-2 в комбинации с MCB 1+N (5SY60), max. 40 A	для 2 модульного исполнения: 5SM6021-2 в комбинации с RCBO 1+N (5SU1), max. 16 A 5SM6021-2 в комбинации с MCB 1+N (5SY+5SL4), max. 16 A 5SM6024-2 в комбинации с RCBO (5SU1), max. 40 A 5SM6024-2 в комбинации с MCB 1+N (5SY+5SL4), max. 40 A

Специальные дополнительные функции

Периодический само тест (каждые 13 часов)
Защита от перенапряжения: разъединение при превышении 275 V между фазой и нейтралью
Единые аксессуары как для автоматов 5SY (AS, FC, UR, ST)

5SM6 УОДП Новое поколение

Срабатывание отображается на LED
LED в статусе ON = кнопка тест
LED в статусе ERROR = кнопка сброса
Дальнейшее развитие методологии детектирования
Дальнейшее развитие технологии подключения

устранение ручки

Улучшенная технология подключения

В новой версии, срабатывание отображается на мигающей кнопке сброса LED

Во время работы, LED светится красным также служит как кнопка тест

Однажды сработавшее УОДП переводится в рабочее состояние кнопкой сброса

Обзор заказных номеров:

New Generation

5SM6011-2 (16A тип)

5SM6014-2 (40A тип)

Установка на MCB 1+N в 1MW

5SM6021-2 (16A тип)

5SM6024-2 (40A тип)

Установка на RCBOs или MCB 1+N в 2MW

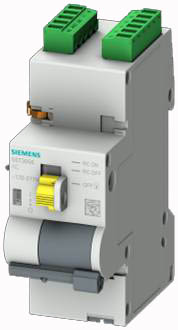

Новые устройства дистанционного управления (моторные приводы)

Базовое исполнение (1,5 мод.)

12-30VAC,12-48VDC

5ST3053

нужно выбрать блок питания 4AC2402, если питающее напряжение 230VAC или 85-300VDC

Базовое исполнение (2 мод.)

170-277V

5ST3054

обеспечивает режимы “ON” и “OFF”

возможно использовать замок в позиции “OFF”

Расширенное исполнение (2 мод.)

12-30VAC,12-48VDC

5ST3055

170-277V, 2MW

5ST3056

интегрированные доп.контакт и аварийный контакт

возможность выбора режимов и встроенный LED индикатор

Расширенное исполнение + функция автовзвода ARD (2 мод.)

12-30VAC,12-48VDC

5ST3057

170-277V, 2TE

5ST3058

функция автовзвода

LED индикатор и выбор режимов

интегрированные доп.контакт и аварийный контакт

Устройство дистанционного управления (RC Mechanism). Функция автовзвода (Auto Reclose Device (ARD)

	LED	Значения
	Критерии	Детали
	Norm	VDE (EN 50557)
	Попытки автовзвода	попытка 1 после 10 s попытка 2 после 1 min попытка 3 после 10 min после 3 попыток устройство автоматически блокируется
	LED выкл	"OFF"-режим
	Зеленый мигает медленно	"RC OFF"- режим
	Зеленый горит	"RC ON"- режим
	Красный горит	Внутр.ошибка или окончание жизненного цикла
	Зеленый мигает быстро	Фаза инициализации
	Красный мигает медленно	Попытка автовзвода
	Красный мигает быстро	Устройство заблокировано до попытки его включения

Комбинации с устройством дистанционного управления

MCB 5SL с RCM и аксессуарами	MCB 5SY с RCM и аксессуарами	RCCB 5SV с RCM и аксессуарами

3LD3 главные и АВАРИЙНЫЕ выключатели.

3LD главные и аварийные выключатели применяются как выключатели главный и вторичных цепей, для коммутации 3-фазных электродвигателей и другой нагрузки во время обслуживания и ремонта

3LD главные и аварийные выключатели могут быть использованы как:

ВКЛ/ВЫКЛ выключатель
АВАРИЙНЫЙ выключатель
Главный выключатель согласно EN 60204-1

Применение

Главный управляющий выключатель для небольших станков
АВАРИЙНЫЙ выключатель нагрузки
Ремонтный выключатель

Технические особенности

Номинальный ток 16-63A
Стойкость к токам КЗ (с предохр.) = 6kA
Одобрения: IEC, (UL), (CSA)
Установка в распределительный шкаф
Фронтальная установка
Установка в шкаф на монтажную панель
Ручная установка на панель через центр.отверстие
Число полюсов: 3, 4
Доп. опции: 3/3+N /3+HS/ 3+N+HS

Преимущества

Привлекательная цена
Компактный конструктив
Комплектное устройство(один MLFB на комплект )
Один типоразмер для всех номиналов тока

Выключатель для фронтальной установки с поворотной ручкой

Выключатель для фронтальной установки с селекторной ручкой

Выключатель для распределительных шкафов с селекторной ручкой

Выключатель для установки на монтажную панель с дверным приводом

Применение 3LD3

Выключатели 3LD3 прекрасно подходят для применения в шкафах управления, особенно для управления над небольшими станками ( пилы, компрессоры, насосы, дрели, измельчители, деревообраватывающие станки и т.д.)

3LD2 главные и АВАРИЙНЫЕ выключатели.

Применение

Главный управляющий выключатель для шкафов (до lu=50kA)
АВАРИЙНЫЙ выключатель нагрузки
Ремонтный выключатель

Технические особенности

Номинальный ток 16А-250А
Стойкость к токам КЗ (с предохр.) =50кА
Одобрения: !ЕС, UL, CSA, ССС, Shipbuilding
Установка в распределительный шкаф
Фронтальная установка
Установка в шкаф на монтажную панель
Ручная установка на панель через центр.отверстие и по 4-м точкам
Число полюсов: 3, 4, 6 (переключатель режимов), 8 (переключатель режимов)
Доп. опции 3/3+N/3+PE+N/3+HS/3+ N+HS (not through-type)

Преимущества

Компактный конструктив
Широкий диапазон 16-250А
Улучшенная постоянная нагрузка
Высокая стойкость к токам КЗ

Выключатель для фронтальной установки с поворотной ручкой

Выключатель для фронтальной установки с селекторной ручкой

3-пол выключатель для фронтальной установки с селекторной ручкой

6-пол выключатель для фронтальной установки с селекторной ручкой

Выключатель для распределительных шкафов с селекторной ручкой

Выключатель в кожухе из литого пластика

Выключатель для установки на монтажную панель с дверным приводом

Разъединитель для систем солнечного преобразования

Выключатель 250А для установки на монтажную панель с дверным приводом

Выключатель для установки на монтажную панель с дверным размыкающимся приводом

Применение

Преимущественно в промышленных интсрументах и производственных линиях, в химической, пищевой и перерабатывающей промышленности они обязательны к применению как главные и аварийные выключатели

Могут применяться во всех силовых распределительных устройствах в промышленности и инфраструктуре, но особенно во вторичных и субраспределительных шкафах коммерческих зданий как главные выключатели ввода в зданий, расположенных на лицевой панели

Сравнение 3LD2 и 3LD3. Различие между 3LD2 и 3LD3

	3LD2	3LD3
Применение	Главный управляющий выключатель для шкафов (до Iu=50kA) АВАРИЙНЫЙ выключатель нагрузки Ремонтный выключатель	Главный управляющий выключатель для небольших станков АВАРИЙНЫЙ выключатель нагрузки Ремонтный выключатель
Технические особенности	Номинальный ток 16A-250A Стойкость к токам КЗ (с предохр.) = 50kA Одобрения: IEC, UL, CSA, CCC, Shipbuilding Установка в распределительный шкаф Фронтальная установка Установка в шкаф на монтажную панель Ручная установка через центр.отверстие и по 4-м точкам Число полюсов: 3, 4, 6 (ПК), 8 (ПК) Доп. опции 3/3+N/3+PE+N/3+HS/3+N+HS (not through-type))	Номинальный ток 16-63A Стойкость к токам КЗ (с предохр.) = 6kA Одобрения: IEC, (UL), (CSA) Установка в распределительный шкаф Фронтальная установка Установка в шкаф на монтажную панель Ручная установка на панель через центр.отверстие Число полюсов: 3, 4 . Доп. опции: 3/3+N /3+HS/ 3+N+HS
Преимущества	Компактный конструктив Широкий диапазон 16-250A Улучшенная постоянная нагрузка Высокая стойкость к токам КЗ	Привлекательная цена Компактный конструктив Комплектное устройство (один MLFB на комплект ) Один типоразмер для всех номиналов тока
