Обзор систем промышленной оптической идентификации (OID) SIEMENS (V)

Системы оптической идентификации (OID) – системы на основе промышленных камер, позволяющих считывать 1D/2D коды различных типов, считывать и распознавать текст и форму объектов по заданному шаблону.

• Прямая маркировка продукции или комплектующих
• Печатный, лазерный или ударно-точечный код
• Распознавание текста или формы
• Чтение – прямая видимость

Оптическая идентификация (машинное зрение)

Принцип работы оптического считывателя основывается на визуальной фиксации информации и преобразования изображение в цифровую форму для дальнейшего анализа, передачи в контроллер или компьютер с прикладным программным обеспечением для обработки.

• Web интерфейс пользователя
• Простые и удобные встроенные инструменты настройки и диагностики
• До 100 считываний в секунду
• Чтение нескольких кодов одновременно
• Простая интеграции как в системы SCADA и в различные IT системы через Ethernet интерфейс
• Распознавания кодов и текста даже при плохой контрастности
• Надёжная конструкция для промышленных применений

Применение машинного зрения

Системы оптической идентификации могут применяться для контроля производств, когда считыватель подключается в контроллеру, который получает от него данные и на их основе осуществляет обработку продукции на конвейере. Оптические считыватели могут подключаться к контроллерам, собирать информацию о продукции на конвейере и передавать ее в контроллер, который будет на основе данной информации распределять потоки продукции по разным конвейерным лентам. Оптические считыватели могут передавать полученную информацию в контроллеры и операторские HMI панели, которые будут распределять товары и вести их учет, что позволит реализовать полноценную систему отслеживания и обнаружения продукции на каждом этапе производства. Оптические считыватели также могут осуществлять контроль обработки материалов.

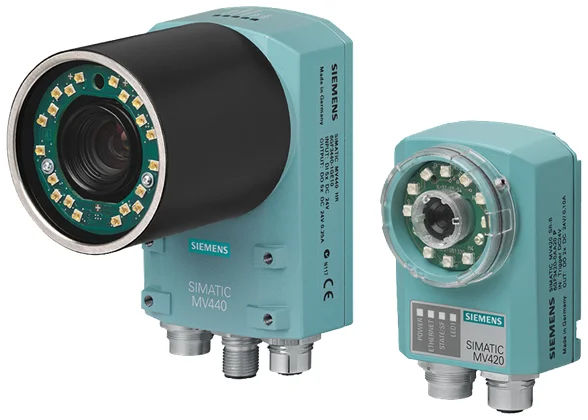

SIMATIC MV камеры

SIMATIC MV300

• Высокопроизводительное считывание 1D / 2D-кода, даже низкоконтрастных кодов
• Гибкое подключение интерфейса (RS232, USB, Bluetooth, ASM)
• Эргономичная и надёжная конструкция для ручных рабочих станций

SIMATIC MV400 (устаревшие, заменяются на SIMATIC MV500 приводятся для общей информации)

• Одновременное чтение кода, чтение текста и распознавание объектов в одном изображении
• Высокая скорость обработки до 70 операций чтения в секунду
• Многочисленные аксессуары (освещение, объективы)
• Настройка через Web интерфейс

SIMATIC MV500

• До 100 считываний в сек. 1D/2D кодов или до 50 кодов на изображение (считывание нескольких кодов)
• Полнофункциональные алгоритмы для считывания низко контрастных кодов (особенно на металлической поверхности)
• Настройка одной копкой (ONE-button) для настройки сетевого подключения и считывания кодировки
• Полнофункциональные и гибкие встроенные кольцо подсветки и фильтр
• Gigabit Ethernet интерфейс
• Компактный IP67 корпус со встроенными промышленными разъемами
• Расстояние считывания до 3м (в зависимости от типа объектива, подсветки и тд.)
• Объективы с электронной фокусировкой (технология «жидкая линза» / «liquid lens») позволяют быстро менять фокусировку (200 мс)
• Высокая глубина фокусировке благодаря использованию технологии E-focus
• Встроенная подсветка с возможностью настройки
• 3 раздельных сегмента подсветки (поляризованная, неполяризованная, дальняя)
• Позволяет автоматически оптимизировать подсветку и снижать влияние отражения
• Авто-срабатывание для считывания без срабатывания внешнего условия
• Карта памяти для хранения файлов конфигурации и тд.
• Поддержка PoE
• Максимальная защита системы и надежность благодаря IT тестам безопасности «Сименс»
• Простая и быстрая интеграция в систему автоматизации производства
  - встроенный PROFINET IO, TCP/IP
  - PROFIBUS DP, Ethernet/IP через дополнительный коммуникационный модуль

• Простая настройка/обслуживание даже для человека без спец. подготовки
• Кнопка CONNECT для подключения к ПК как DHCP-server
• Кнопка READ для автоматической настройки/обслуживания настройки, подсветки, фокусировки и тд.

SIMATIC MV500– интеграция в промышленные системы

• Бесшовная интеграция в TIA (Totally Integrated Automation)
• Упрощенная настройка всех устройств SIMATIC Ident систем в TIA Portal
• Проверка достоверности выбранных параметров
• Автоматическая связь между аппаратными настройками (аппаратные ID) и программными настройками

Поддержка расстояния считывания до 3000 мм

Обзор типа кодировок

Считывание кодов с различным нанесением

Наиболее часто используемые методы маркировки

Наклейки

Лазерная маркировка

Маркировка с помощью набивки и сверления

Маркировка с помощью теснения и точечная маркировка

Считывание до 50 кодов в зоне чтения

Двухмерные коды:

• DMC
• PDF417
• QR
• Vericode (требуется лицензия)

Линейные бар коды:

• Int. 2/5
• Code 39
• EAN 8
• UPC-E
• GS1 DataBar Stacked
• GS1 DataBar Expanded
• GS1 DataBar Omnidirectional
• GS1 DataBar Limited
• POSTNET
• Codabar
• Code 128
• EAN 13
• UPC-A
• Pharmacode
• Code 93

Настройка через встроенный Web-интерфейс (HTML5)

Функционал быстрой настройки (ONE-Button)

Кнопка CONNECT:

• MV500 работает как DHCP сервер (ON/OFF)
• Запускаете Internet Explorer 11 или выше и подключитесь к MV500
• Не требуются права администратора для ПК
• Не требуется дополнительное ПО для ПК
• Не требуется смена сетевых настроек
• Индикация на панели (LED)

Кнопка READ:

• Настройка подсветки (поляризованная/неполяризованная)
• Электронная фокусировка
• Декодирование типа 2Dкодов
• Создание новой программы считывания и сохранение результатов на внутреннюю память
• Существующая программа считывания не будет удалена/изменена
• Индикация на панели (LED)
• Доступность из Web браузера

Простая интеграция в PROFIBUS, PROFINET и Industrial Ethernet сети
