Чудеса промышленных технологий SIEMENS на SPS-Drives 2020
Так сложилось, что в ноябре, компания SIEMENS представляет своё видение развития будущего, новые инновационные разработки и просто новинки выпущенных продуктов в рамках автоматизации, цифровизации и развития производства. Обычно это происходит на известной выставке SPS Drives в Нюрнберге. И, во всех смыслах необычный, 2020 год не стал исключением. Читая обзор представьте, что вы идёте по стенду SIEMENS на выставке SPS Drives.
Будущее автоматизации - Автономная фабрика будущего
Все мы уже знаем, что развитие идёт в направлении максимально индивидуализированных продуктов, которые нуждаются в гибком и интеллектуальном производстве:
- С ростом интеллектуальности производства традиционный завод все больше и больше превращается в модульный завод, на котором производственные и логистические элементы перемещаются все более и более гибко и автономно в свои соответствующие места и оптимизируются для их использования..
- Мировые тенденции определяют производственные процессы, особенно растущий спрос на все более индивидуализированные, высококачественные продукты, доступные по цене и доступные в короткие сроки - производство, ориентированное на потребителя, становится все более важным.
- Промышленный Интернет вещей снижает затраты и повышает эффективность. Интеллектуальные продукты и технологические экосистемы позволяют создавать новые бизнес-модели.
Результатом такого развития становятся новые технологические решения задач:
- Самооптимизирующиеся системы повышают эффективность за счет машинного обучения. Приложения с применением AI обеспечивают предотвращение незапланированных простоев и повышают качество продукции за счет раннего обнаружения ошибок.
- Связь с минимальными задержками и доступностью 99,999%, безопасностью человека и оборудования для автоматически управляемых тележек (Automatic Guided Vehicle - AGV) с Industrial 5G.
- Приложения дополненной реальности обеспечат более быструю, безопасную и эффективную работу технических специалистов по обслуживанию и ремонту в будущем.
- Благодаря технологическим платформам и экосистемам инженерный и производственный опыт и мощности могут быть распределены по всему миру, что позволяет использовать лучшие производственные процессы в любое время, даже для небольших партий.
- Продукты, подключенные к облаку, могут стать основой для новых бизнес-моделей. Продукты становятся умнее, и их данные используются для новых функций или улучшения обслуживания.
Сименс представляет решения в следующих областях:
- Автономная заводская организация
- Автономная сборка
- Безопасные беспилотные транспортные системы
- Индивидуальное производство
- Обеспечение качества на основе искусственного интеллекта для аддитивного производства
- Модульное производство
Будущее промышленности - Автономное производство индивидуализированных продуктов
Самоорганизующееся производство
Частое изменение входящих заказов и большое разнообразие конфигураций продуктов в прошлом часто означало дополнительные производственные затраты.
Для решения таких задач SIEMENS представляет перспективные разработки для особо-гибкого и производительного производственного процесса, с помощью новейших продуктов.
Например, автономная машина устанавливает компоненты на монтажные платы шкафов управления - полностью автоматически, на основе системы управления SIMATIC и адаптирована к каждому отдельному продукту. Роботизированные манипуляторы выполняют свою задачу, не будучи запрограммированными на нее. Автономная машина способна в непрерывной последовательности собирать различные конфигурации шкафов управления и самостоятельно готовить следующую рабочую карту процесса.
Это позволяет эффективно и гибко серийно собирать шкафа управления и отдельные продукты в партиях от 1 штуки.
В свою очередь, это максимально сокращает время выхода на рынок
- Более короткие инновационные циклы
- Более сложные продукты
- Более широкий ассортимент продукции
И повышает гибкость для задач эффективности производства при
- Увеличение ассортимента продукции
- Небольшие кампании
- Сезонный спрос
Изучив видение будущего, стоит перейти к новинкам и перспективным продуктам SIEMENS.
Практически неограниченная возможность развертывать приложения повсюду в зависимости от их потребностей.
Для создания приложений за считанные минуты помогает low-code платформа от Mendix
Промышленный «интернет вещей» - релиз продукта: Industrial Edge V1.0
Industrial Edge привносит ИТ в производство - масштабируемо, надежно и просто
- Интеграция ИТ-стандартов в производство Industrial Edge упрощает сбор и анализ машинных данных и позволяет широко использовать инновационные приложения, например для мониторинга состояния машины
- Приложения, повышающие производительность, могут быть быстрее интегрированы в промышленную среду, с меньшими усилиями и минимальными рисками с помощью централизованной системы управления периферией.
- Приложения можно разрабатывать еще проще и сделать доступными / развернутыми на предприятии.
- Приложения Industrial Edge Apps основаны на языках высокого уровня и технологии контейнеров и обеспечивают гибкость и новые возможности приложений для устройств Edge
- Устройства Industrial Edge обеспечивают эффективный сбор и обработку больших объемов данных там, где они генерируются, интегрированы в контроллеры SIMATIC, IPC или новые панели Comfort
С октября 2020 года, клиенты SIEMENS получают доступ к централизованному масштабируемому решению для управления устройствами и приложениями в масштабах компании (Industrial Edge Management) в дополнение к уже доступным устройствам Edge с Edge Runtime и Edge Applications
Защищённая производительность или промышленной кибербезопасности много не бывает.
Защита в рамках TIA Portal
- Новые права на инженерные функции. Эффективная адаптация ролей пользователей к обязанностям сотрудника
- Блокировка проекта при отсутствии. Защита проекта TIA Portal от несанкционированного изменения.
- Единый вход для центральных пользователей. Эффективная аутентификация при переключении между HMI Runtime и TIA Portal
- Поддержка протокола SIMATIC Logon для UMC. Подключение HMI RT Advanced в центральную администрацию пользователей UMC
- Индивидуально настраиваемая защита конфиденциальных данных конфигурации ПЛК, например, закрытых ключей, паролей.
Security Integrated для ПЛК S7
- S7-1500 с поддержкой OPC UA GDS. Автоматическое управление сертификатами для динамической настройки сертификатов сервера OPC UA в ПЛК.
- Защита S7-коммуникаций на основе TLS. Повышение безопасности возможно за счет использования последних стандартов безопасности (TLS 1.3), идентификации устройств на основе сертификатов и зашифрованной связи.
- Безопасность по умолчанию для доступа к контроллеру (уровни защиты и данные конфигурации). Безопасность уже предварительно настроена.
Обнаружение производственных аномалий (Industrial Anomaly Detection)
- Прозрачность в отношении активов и обмена данными, а также повышенная безопасность за счет непрерывной и упреждающей идентификации изменений в системе
- Управляемые службы:
- Анализ видимости активов
- Анализ уязвимости активов
- Обзор коммуникаций
Industrial Vulnerability Manager
- Приложение предоставляет актуальную информацию о безопасности для упреждающего управления киберрисками.
- Доступен как облачная версия для MindSphere, AWS и Edgeили локально
- Доступно для OEM-производителей
SIMATIC Security Service Packages: усиление защиты SIMATIC S7-1500
- Поддержка от SIEMENS по промышленной безопасности в раскрытии всего потенциала уровня безопасности объекта.
- Единовременное усиление SIMATIC S7-1500
- Дважды в год проверка и обновление конфигураций
- Обеспечение прозрачности и соответствия стандартам безопасности IEC 62443
- Поддержание необходимого уровня безопасности на протяжении всего жизненного цикла компонентов
Endpoint Protection Services
- Комплексные пакеты услуг для защиты конечных точек в операционных технологиях (ОТ) (клиентов, ES- и OS-серверов,…)
- Проверка управления пользователями. Прозрачность над соблюдением политик в отношении идентификации, пользователя, пароля и управления доступом
- Резервное копирование конечных точек с возможностью простого восстановления конечных систем в случае сбоя или атаки вредоносного ПО (Disaster Recovery)
- Управляемое обновление ПО конечных точек, обеспечивающая долгосрочную защиту с постоянным управлением безопасностью
- Простое восстановление конечных систем в случае сбоя или атаки вредоносного ПО (Disaster Recovery)
Управление безопасностью с SINEC NMS (система управления сетью)
- Централизованное управление брандмауэром на основе политик, включая настройку наборов правил NAT и управление ими
- Мониторинг, обновление и усиление защиты устройств и сетевых конфигураций
- Централизованное управление пользователями с помощью UMC (компонент управления пользователями)
- Регистрация и отправка системных событий с помощью Syslog
SIMATIC RF1070R OEM
- Идентификация обслуживающего персонала машин и оборудования, например контроль доступа, контрольный журнал
- Возможности интеграции в ПК, WinCCчерез PM Logon, SIMATIC Logon и через интерфейс USB 2.0
- Индивидуальный дизайн
Totally Integrated Automation - Integration
Небольшая предыстория: чтобы обеспечивать лучшие показатели и оставаться конкурентоспособными, производственные компании, а также предприятия машиностроения должны работать быстрее и гибче, сохраняя при этом максимально возможное качество и сокращая использование ресурсов. Обычная автоматизация здесь быстро достигает своих пределов. Большой потенциал существует в полной интеграции и цифровизации всей цепочки создания добавленной стоимости. Основным условием для этого является концепция Totally Integrated Automation(TIA) от Siemens. Именно TIA обеспечивает бесшовное взаимодействие всех компонентов автоматизации, задействованного программного обеспечения, а также систем и услуг более высокого уровня. Это обеспечивается последовательным управлением данными, мировыми стандартами и единообразными интерфейсами, а также открытостью - от полевого уровня до уровня корпоративного управления. Таким образом, технологии будущего задумываются сегодня и интегрируются шаг за шагом для надежной сохранности вложений. И это всё - Integration³ (интеграция в кубе).
Пример такой интеграции с применением TIA «Интеграция линии и обработка данных для интеграции ОТ и ИТ»
OPC UA сервер для SIMATIC S7-1500 обеспечивает реализацию стандартизованных интерфейсов, таких как OMAC или EUROMAP, основанных на OPC UA Companion Specification.
Редактор Siemens OPC UA Modeling Editor (SiOME) предлагает возможность связывать интерфейсы с данными из контроллера с помощью Drag&Drop.
Прикладное решение на основе SIMATIC S7-1500 позволяет управлять всей линией в соответствии со стандартизированной моделью состояния OMAC.
Таким образом, интеграция машин от разных поставщиков в одну линию основана на стандартизованных интерфейсах передачи данных.
На основе стандартизации процесс проектирования может быть распараллелен, а проверка и ввод в эксплуатацию каждой машины и всей линии могут происходить в виртуальном мире.
SIMATIC WinCC Unified V17 Единая система визуализации в TIA Portal
- WinCC Unified Edge, включая разработку на основе web-технологий для Edge-устройств. Визуализация для устройств Siemens Industrial Edge без дополнительных аппаратных компонентов
- WinCC Unified View of Things для SIMATIC S7-1500. Базовая визуализация, размещенная непосредственно на ПЛК
- Улучшения для технологической иерархии, библиотек, фейсплейтов и т.д. Внедрение отраслевых стандартов и библиотек с WinCC Unified.
- Улучшение для опций Audit, Reporting, Logging и User Management. Реализация специальных требований к SCADA со стандартной функциональностью (например, для фарм. промышленности)
- Общие нововведения: SiVArc, системная диагностика и т.д. Эффективное проектирование, основанное на автоматизации действий и простой диагностике
Панели оператора SIMATIC HMI Unified Comfort Panels
Разнообразие новых функций для высококлассных панелей оператора с диагональю 7" - 22"
- Независимый удаленный доступ через веб-браузер. Несколько операторских станций только с одной Unified Comfort Panel.
- Эффективное администрирование пользователей для нескольких операторских устройств: централизованное управление пользователями, группами и разрешениями.
- Улучшения для мультитач и управления жестами (например, управление двумя руками)
- Улучшения дизайна пользовательского интерфейса, например, пользовательские шрифты, элемент управления F (x).
- Улучшения для управления параметрами, фейсплейтами, моделирования, диагностики системы и т.д.
SCADA-система SIMATIC WinCC V7. Масштабируемая и открытая SCADA.
SIMATIC WinCC V7.5 SP2
- Встроенное облачное подключение к MindSphere с использованием стандартизированного протокола MQTT.
- Подключение к ПЛК S7-1500 R/H
- Улучшенный просмотр и настройка сложных структур данных в канале OPC UA
- Расширенная функциональность в WebUX, включая поддержку фейсплейтов.
- Моделирование внешних тегов (Виртуальный ввод в эксплуатацию)
- Адаптация к новейшим операционным системам Microsoft для обеспечения совместимости WinCC.
SCADA-системаSIMATIC WinCC OA Свобода открытой архитектуры
SIMATIC WinCC OA V3.18
- Простая функция создания сводных панелей показателей с простыми виджетами для настройки
- OPC UA Enhancements - улучшенная совместимость и сокращение инженерных усилий.
- Больше коммуникационных возможностей: драйвер для SINUMERIK и драйвер для Omron-Fins. С драйвером для SINUMERIK впервые появился драйвер для сектора ЧПУ, который расширяет диапазон развертывания WinCC.
- Больше вариантов архивирования: архивирование PostgreSQL и архивирование MS SQL.
- Поддержка Industrial OS 2.0 и IOT 2050/IPC 127E - возможность развертывания WinCC OA на самом маленьком и недорогом оборудовании SIEMENS в сочетании с Industrial OS 2.0.
- Полноценная официальная поддержка контейнеризации с Docker серьёзно повышает гибкость и сокращает затраты на разработку для развертывания WinCC OA.
SIMATIC LOGO! 8.3
- Подключение к облаку позволяет LOGO! навести мосты между ОТ и ИТ мирами и стать самым экономичным IOT-шлюзом.
- Нативные коммуникации MQTT
- Использование дополнительных облачных сервисов (обмен сообщениями, оповещение, визуализация, анализ данных, ...)
- Просто настроить в LOGO! SoftComfort
- Визуализация облачных данных с помощью LOGO! Web Editor V2.0 (Dashboard), или облачных сервисов.
- LOGO! 8.3 с встроенной в базовые модули защитой
- Безопасное подключение к облаку (MQTT с TLS)
SIMATIC S7-1200
Firmware V4.5 (TIA Portal V17)
- Расширение функций OPC-UA (методы, диагностика, количественная структура)
- Новый модернизированный веб-сервер, намного более простой и интуитивно понятный, со встроенными функциями диагностики программных, аппаратных средств и коммуникаций, считывания и мониторинга переменных.
- Программные новшества:
- Чтение и запись файлов ASCII
- Функциональный блок “GET SMC Info“
- Подключения OUC - MRP- мастер для SIMATIC CPU 1215 и CPU 1217. MRP-кольцо и физически разделенные кольцевые структуры.
SIMATIC S7-1500 CPU - эволюция инноваций
Firmware V2.9 (-> V21.9, да теперь вот так).
- Больше памяти для CPU 1518
+50% памяти программ
x3 памяти данных (60 MB) - View-of-Things (единый веб-редактор для всех устройств, веб-программирование как и на HMI)
- Встроенная возможность подключения к ИТ
- DHCP/DNS
- OPC UA с GDS - Расширение OPC UA с Alarms & Conditions, проверка лицензий на CPU
- Взаимные соединения MPR, больше устройств в MRP- кольцах (>>50), физически разделенные кольцевые структуры.
- Деактивация/активация i-Device
- Новые функции безопасности
- Преднастройка (Security-on-Default)
- TLS (коммуникации)
SIMATIC S7-1500 Open Controller / S7-1500 Software Controller
Firmware V21.8 (доступно)
- Поддержка IPC6x7E/847E (HSP для TIA Portal V16)
- Failsafe для IPC647E/847E. Программный контроллер в отказоустойчивой версии для SIMATIC IPC с большими аппаратными расширениями
- Поддержка SIMATIC Industrial OS Support с установщиком в Q1/2021 (IPC4x7E). Программное обеспечение с открытым исходным кодом (на базе Linux), контейнеризация
Firmware V21.9 (Q2/2021)
- Экспорт файла конфигурации (File-Store). Возможность резервного копирования загруженной конфигурации программного контроллера.
- Пакеты (Windows / Industrial OS) для SIMATIC Open Controller PC2. Актуальная прошивка и готовые к использованию конфигурации
- SIMATIC Open Control Platform V1.0. Связь в реальном времени между приложениями Linux и программным контроллером. Поддержка программирования на C ++ и Python.
SIMATIC S7-1500 Edge Integration
TM MFP: SIMATIC Industrial OS для языков высокого уровня
- Технологический модуль TM MFP для разнопланового использования, включая программирование на языке высокого уровня и использования Edge + SIMATIC Industrial OS, на базе Linux.
- Расширение программами на языках высокого уровня, например C/C++
Открыт для пользовательских решений:
- Конверсия протоколов
- Концентратор/коннектор для БД
- Сложные алгоритмы
- Подключение систем машинного зрения - Ближайшее использование Edge Apps (Edge runtime for Siemens Industrial Edge Eco System в подготовке). •Простое использование существующих или созданных самостоятельно Apps: SIMATIC Flow Creator, Proneta, SAT, …
- Централизованное подключение по задней шине SIMATIC S7-1500 и альтернативное применение с SIMATIC S7-1200, S7-1500 и Drive Controller. Использование в централизованных стойках, масштабируемо на все CPU от 1511 до 1518 + эффективная связь с CPU.
- 2x USB Typ C и 2x интерфейса PROFINET/Ethernet с 2-мя независимыми IP-адресами.
Контроллеры SIMATIC S7-1500 с резервированием
SIMATIC CPU 1518 HF
- Комбинированные отказоустойчивость и функциональная безопасность. Функции безопасности можно обрабатывать и контролировать непосредственно в HF-PLC
-Упрощение настройки системы
-Повышение коэффициента доступности всего решения автоматизации - Программирование с STEP 7 Safety Advanced - простой перенос S7-программ с решений со стандартными ПЛК на решения с резервироваными ПЛК.
- Safety: режим быстрого запуска. Изменения программы можно быстро применить и проверить в тестовом режиме.
- Ещё 1 дополнительный сетевой интерфейс по сравнению с CPU1517H
Таким образом доступны 2 отдельных интерфейса для подключения к SCADA-системам или другим системам.
Для всех SIMATIC S7-1500 R/H
- MRP-взаимное подключение для интерфейса PN-IO и соответственно физически разделенные кольцевые структуры и больше PN-IO устройств (>>50) в MRP- кольцах
Функциональная безопасность с ET 200 Новые возможности с новыми модулями ввода-вывода
ET 200AL 4 F-DI/2F-DQ
- Модуль ввода-вывода с отказобезопасными входами и выходами (2A) (до Pl e/SIL 3)
- 1oo2-оценка встроена
- Поканальная диагностика значительно повышает технологическую доступность
- Сохраняемый адрес PROFIsafeчерез элемент кодирования (без DIP-переключателей)
- Стандартный Y-образный соединитель
- Малая занимаемой площадь и исполнение IP67, можно установить в любое место на технологическом оборудовании

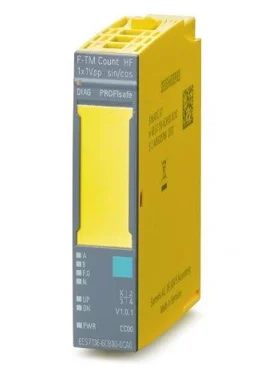

ET 200SP F-TM Count
- Модуль отказоустойчивого счетчика для безопасного измерения высокочастотного сигнала до 200 кГц
- Требует сертифицированного Sin/Cos-энкодера
- Встроенные отказобезопасные функции: SOS (Safe Operating Stop), SLS (Safely-Limited Speed), SDI (Safe Direction), SSM (Safe Speed Monitor)
- Применим в системах PL e/Kat 4/SIL 3
- Высокая гибкость использования
- Мониторинг скорости
- Определение положения
- Измерение / мониторинг расхода - Простота внедрения продвинутых функций безопасности
- Предварительная обработка в модуле
- Обнаруженные значения доступны в F-PLC в единицах измерения, таких как скорость, частота или продолжительность периода.
SIMATIC ET 200MP
Повышенная технологическая доступность
Активная задняя шина для SIMATIC ET 200MP
- Варианты с разным количеством слотов и разной шириной - масштабируемость и компактность
- Использование имеющихся аксессуаров, например, профильной шины S7-1500.
- Активная задняя шина также как и U-соединитель спрятана в профильной шине, одинаковые требования к пространству в шкафу управления.
- Соблюдать правила слотов не нужно; конфигурация и настройка такие же как с U- соединителем. И как всегда простая и знакомая разработка с использованием TIA-portal.
SIMATIC ET 200SP
Расширение функций модулей ET 200SP AI Energy Meter
- High Feature с дополнительными функциями сетевого анализа
- Использование идентичных интерфейсов для подключения и передачи данных. Повышенная гибкость в использовании модулей High Feature и Standard Energy Meter
- Питание электроники =24 В. Значительное расширение области применения (использование в IT-сетях и в сетях без нейтрального проводника).
- Стандартные модули также позволяют измерять ток через преобразователь тока в напряжение 333 мВ или пояс Роговского. Универсальное применение с различными типами преобразователей
Новый шлюз данных с интерфейсом MultiFieldbus
SIMATIC ET 200SP PN/MF coupler
- Передача данных между контроллерами PROFINET EtherNet/IP. Быстрый детерминированный обмен данными с различными протоколами Ethernet.
- Отсутствие помех на противоположной стороне сети из-за нарушений сети и связи, связь между различными сетями без конфликтов.
- Обширная диагностика и снова высокая технологическая готовность
- Настройка с MultiFieldbus Configuration Tool (MFCT). Простая разработка и удобное использование.
Расширение функций интерфейсного модуля SIMATIC ET 200SP MultiFieldbus с новой прошивкой версии V5.1
SIMATIC ET 200SP IM155-6MF HF
- Доступ к Data record во время работы через Modbus TCP
- Замена без PG, очень простое обслуживание
- Использование шинных адаптеров BA с оптическими интерфейсами
SIMATIC ET 200AL
Новые машинно-ориентированные модули ввода-вывода в исполнении IP65 / 67 с интерфейсом IO-Link
Модули SIMATIC ET 200AL IO-Link IO
- Прочные пластиковые корпуса в дизайне SIMATIC ET 200AL - маленькая и легкая для решений, требующих перемещения
- Компактность при ширине 30 или 45 мм
- Подключение к IO-Link Master с высокой степенью защиты IP67, а также к IO-Link Master со степенью защиты IP20
- Включает IODD описание устройства
- На основе общего профиля IO-Link „Common Profile“
SIMATIC ET 200eco PN
Блочный ввод-вывод машинного уровня следующего поколения с классом защиты IP65 / 67
SIMATIC ET 200eco PN M12-L
- M12-L кодированный разъём питания с 2x12A - позволяет использовать значительно кабель большей длины в полевых условиях.
- Компактный полностью металлический корпус размером 45 мм в ширину и 200 мм в высоту. Чрезвычайно прочный и увесистый блок ввода-вывода, для универсального применения
- Мониторинг и диагностика блоков питания 1L + и 2L +
- Синхронная работа для входов и выходов
- Shared Device для разделения каналов ввода-вывода между двумя ПЛК IO controllers. Экономия места и затрат за счет совместного использования одного модуля двумя контроллерами
- Multi Shared Input / Multi Shared Output (MSI/MSO) для одновременной передачи данных ввода-вывода в 2 контроллера
SIMATIC ET 200MP / S7-1500
16-канальные модули ввода для SIMATIC ET 200MP/S7-1500
- Простая параметризация и программирование вTIA portal
- Фронтштекер с технологией пружинными или винтовыми клеммами, использование портфолио TOP Connect.
- Концепция интегрированного экрана. Очень повышает надежность защиты от электромагнитных помех без дополнительных усилий.
- Все компоненты, необходимые для экранирования, входят в комплект поставки - дополнительные инструменты не требуются.
Новые 64-канальные модули для SIMATIC ET 200MP / S7-1500
- Простая и открытая разработка, так как не требуется задавать параметры
- Подключение с SIMATIC Top Connect
- Размещение светодиодов состояния каналов непосредственно на клеммах
.... говорят проводки умещаются...
Моделирование и оптимизация производственных машин
Виртуальный контроллер SIMATIC S7-PLCSIM AdvancedV4.0
- Поддержка S7-1500 R/H CPU при этом не требуется никаких изменений в программе STEP 7 / конфигурации аппаратного обеспечения.
- Поддержка безопасных коммуникаций - эффективное применение для сложных сценариев
Платформа симуляции SIMIT V10.2
- Интеграция независимых от производителя стандартизированных моделей поведения, например из AMESIM или Matlabв SIMIT, через Functional Mockup Interface (FMI)
- Стандартизированный интерфейс для обмена данными различных программ моделирования, через Functional Mockup Unit (FMU)
Виртуальная валидация прототипов производственных машин с NX MechatronicConcept Designer
- Трехмерная визуализация моделей машин с использованием данных САПР
- Физическое и кинематическое исследование компонентов машины, таких как движение, поток материала, сила тяжести или столкновения
- Простое моделирование и проверка различных вариантов конструкции.
Увеличение эксплуатационных характеристик для производственных машин и станков с Simcenter Amesim
Оптимизация выполнения и адаптация параметров автоматизации благодаря обратной связи офлайн и онлайн моделирования
Портфолио комплексного моделирования для интеграторов
Моделирование роботизированных ячеек с помощью TECNOMATIX Process Simulate и S7-PLCSIM Advanced
- Валидация робота и управляющего кода на одной платформе
- Проверка технологических и механических последовательностей и испытания на столкновения
Моделирование материальных потоков на производственных линиях с помощью TECNOMATIX Plant Simulation и S7-PLCSIM Advanced
- Валидация материальных потоков, конвейерных систем или AGV до строительства линии
- Оптимизация с помощью экспериментов и сценариев
- Проверка логики управления и систем мониторинга перед использованием на верхнем уровне управления
TIA Portal V17 уже на подходе!
TIA Portal в облаке как пробная версия и продукт по подписке
Облачная среда исполнения для среды разработки TIA Portal
- Быстрое применение TIA Portal по случаю.
- Простая пробная работа с TIA Portal и опциями TIA Portal
Тестовая среда для сценариев применения TIA Portal в облаке
- Доступное тестовая среда с высокой производительностью
- S7-PLCSIM Advanced•Симулятор на основе
Веб-доступ к среде разработки TIA Portal в облаке
- Не требуется установка ПО
- Возможность работы на ПК и планшетах
- Низкие системные требования
Облачный фалообменник для проектов TIA Portal
- Простое управление проектами TIA Portal с централизованным хранилищем данных
Непрерывная интеграция с TIA Portal
Работа в команде!
- Эффективная командная работа при проектировании и вводе в эксплуатацию с многопользовательским сервером и сервером проектов
- Решение многопользовательских проектов и автоматизация инженерных задач через TIA Portal Openness
- Командный ввод в эксплуатацию с синхронизацией папок и блоков ПЛК
Управление версиями программных объектов
- Интегрированное управление версиями программных объектов на сервере проектов TIA Portal Project Server
- Упрощённая интеграция и хранение проектов и отдельных программных объектов в Teamcenter с Teamcenter Gateway
Интеграция функциональных тестов
- Моделирование приложения с расширенной поддержкой ЦПУ в PLCSIM (например, S7-1500R / H)
- Поддержка CPU1518HF в PLCSIM Advanced
- Тестирование приложений и тестирование стилей с помощью TIA Portal Test Suite
Цифровой рабочий процесс с TIA Portal
Оптимизированная разработка стандартов
- более гибкие типы библиотек
- Поддержка вложенных (F-) типов данных
- Расширение Openness API
Улучшения для TIA Portal Openness
- Поддержка Openness API для многопользовательских проектов
- Интеграция скриптов Openness в интерфейс TIA Portal с TIA Add-Ins. Автоматическое выполнение инженерных задач со скриптами, полный интерфейс импорта/экспорта программных объектов
TIA Portal User Management
- Управление пользователями и группами пользователей в TIA Portal
- Широкое управление правами доступа пользователей для инженерных задач в TIA Portal
Проектирование с помощью TIA Portal
Поддержка ПЛК S7-1500HF
- Расширение спектра продукции SIMATIC S7-1500R/H для отказобезопасных и отказоустойчивых приложений
- Поддержка PROFIsafe I/O иfail-safe коммуникаций ПЛК <->ПЛК
Новый редактор Cause-Effect-Matrix (CEM)
- Эффективный и простой в изучении язык планирования проектов (S7-1200/S7-1500)
- Связанная логика в таблицах
- Графическая диагностика в онлайн-режиме
Поддержка Continuous FunctionCharts (CFC+)
- Графическое программирование и связка блоков и сигналов для
S7-1500 - Иерархическое структурирование чартов
- Перенос приложений TDC на TIA Portal
Прозрачность операций в рамках TIA Portal
Открытые коммуникации с OPC UA:
- S7-1500 OPC UA Server с Alarms & Conditions
- Повышенная безопасность за счет управления и передачи сертификатов с GDS
- OPC UA Client: компактные блоки
Базовая визуализация с Unified View-of-Things
- Создание базовой визуализации с WinCC Unified
- Использование в качестве веб-визуализации на веб-серверах SIMATIC
- Доступ к визуализации в любом браузере
SIMATIC Robot Integrator с SIMATIC Robot Library - единый интерфейс для подключения роботов
- Единая инженерная среда для ПЛК и роботов - TIA Portal значительно снижает сложность разработки
- Единые лицевые панели для роботов разных производителей увеличивают эффективность использования роботов различных производителей.
- Универсальное программирование роботов, не зависящее от производителя, значительно снижает ошибки при программировании роботов
- Использование всех опций диагностики TIA также в роботизированной ячейке
- Стандартизация использования роботов
- Универсальная библиотека TIA Portal robot library, возможно подключение роботов любых производителей
Интеллектуальная конфигурация во всех проектах автоматизации промышленности
TIA Selection Tool
Автоматическая генерация в EPLAN по данным из TIA Selection Tool - функционально-ориентированный подход к планированию приложения. Экономия времени за счет создания принципиальных схем в формате EPLAN.
Drive Controller - интеграция функций управления перемещением, технологических функций и функций ПЛК непосредственно в многоосевую приводную систему SINAMICS S120.
ET 200MP: активная задняя шина, 64-канальные модули - повышение доступности промышленных установок, высокая плотность каналов в минимальном пространстве
Safety Evaluation V1.0 в том числе 2-канальный элемент подсистемы для подсистем обнаружения и реагирования - структурное отображение 2-х каналов для различных комбинаций устройств и интеграция в отчет по оценке безопасности Safety Evaluation
Технологический ЦПУ SIMATIC Drive Controller S7-1500
SIMATIC CPU 1518T & CPU 1518TF:
Расширение линейки высокопроизводительных контроллеров SIMATIC для рынка систем управления перемещением класса High-End. Повышение производительности для управления до 192 осей для сложных приложений управления перемещением.
Улучшения функционала Motion Control
- Профили коррекции, связанные с ведущими значениями на следующей оси
- Отключение синхронизации синхронной оси с указанным положением
- Новый тип кулачковой траектории (10000 точек) и расширенная диагностика траектории
- Компенсация люфтов
- Отслеживание: диаграмма Боде (Логарифмическая амплитудно-фазовая частотная характеристика)
Handling & Safe Kinematics V2.1:
- Управление кинематикой с помощью до 4-х интерполирующих осей, вкл. синхронизация с движущимися конвейерными лентами. Простое программирование задач pick & place, сборки или задач погрузки/выгрузки на основе PLCopen.
- Safe Kinematics: средство 3D-просмотра для легкой настройки, с поддержкой верификации и валидации. Это позволяет сокращать время ввода в эксплуатацию за счет графической поддержки 3D Viewer, экономия времени при CE-сертификации машины.
SIMATIC Safe Kinematics V2.0 - Fail-safe мониторинг кинематических движений в декартовом пространстве
Системное интегрированное и сертифицированное отказоустойчивое решение в соответствии с
- SIL3 (IEC 61508 и IEC 62061)
- PLe (ISO 13849-1)
- Не требуется дополнительное отказоустойчивое оборудование
- Никаких дополнительных усилий по сертификации для производителя оборудования
Предопределенная кинематика
- Мониторинг движения предопределенной кинематики и свободных преобразований в декартовом пространстве с помощью до 12 интерполируемых осей
- Простая интеграция предварительно определенных отказобезопасных функциональных блоков для контроля общих типов кинематики
Мониторинг безопасной зоны
- Программируемые пользователем зоны для ограничения кинематического перемещения и программирования функций безопасности, зависящих от положения - нет необходимости в дорогостоящих жёстких защитных ограждениях.
- Позволяет сделать компактную конструкцию машины с высоким уровнем безопасности.
Безопасный мониторинг скорости
- Мониторинг декартовой скорости в определенных пользователем точках мониторинга
- Соответствует требованиям к контролю в центральной точке инструмента (Tool Center Point ) согласно EN ISO 10218
- Возможен дополнительный мониторинг отдельных точек кинематики
Контроль безопасной ориентации
- Контроль ориентации инструмента
- Активация обработки / перемещения заготовки в зависимости от угла наклона инструмента к полу
На пути к цифровизации
OPC UA
Открытые спецификации с OPC UA:
- S7-1500 как клиенты OPC UA, а также методы для OPC UA клиентов/серверов
- Редактор SIMATIC OPC UA Modelling Editor (SiOME) доступен для бесплатного скачивания
- S7-1200 как OPC UA Server
- Независимая от прошивки адаптация к любым спецификациям Companion
PROFINET
PROFINET Tools
- SINETPLAN V2.0 – планирование и моделирование
- PRONETA Edge-APP – пусконаладка и диагностика
- SAT – массовые операции
Шлюзы SIMATIC PN LINK
Простое подключение SIMATIC к инфраструктурам CAN и BACnet, настройка в TIA Portal, дизайн в стиле SIMATIC S7-1200.
- PN/CAN LINK
- PN/BACnet LINK
- PN/M-Bus LINK
- PN/J1939 LINK (CAN-based)
SIMATIC ET 200 интеграция без границ MultiFieldbus Interfaces
Новые версии продуктов
- ET 200MP IM: IM155-5MFST
- ET 200SP IM: IM156-6MFHF
- ET 200eco PN “Next generation”
- PN/MF Coupler
Функциональность
- Поддержка PROFINET, EtherNET / IP и Modbus TCP (например, стандартный ввод / вывод через EIP, отказобезопасный через PROFIsafe, измерение энергии через MTCP)
- Одновременная связь по всем протоколам с модулями станции по одному кабелю
- Проектирование с помощью MFCT (MultiFieldbus Configuration Tool)
- Поддержка Shared Device в конфигурациях MultiFieldbus Распределение станции на несколько контроллеров
PN/MF Coupler:
- Простой в настройке детерминированный обмен данными между SIMATIC и сторонними контроллерами даже между сетевыми границами
- Простая интеграция элементов управления SIMATIC в существующие машины / установки
Будущее промышленных коммуникаций. Time-Sensitive Networking (TSN)
Новые TSN-устройства:
- SIMATIC CPU 1518-4 PN/DP
- SIMATIC ET 200MP IM156-5PN HF
- SINAMICS CBE41 & CU320-2 PN
Функциональность:
- Конвергенция: различные приложения используют одну и ту же сеть, и им гарантированы необходимые свойства в реальном времени.
- Низкая латентность передачи
- Высококачественные коммуникации в реальном времени
- Более высокая пропускная способность (1 Гбит/с)
Особенности:
- Возможна реализация сетей Plug & Work: Простая смена конфигурации во время работы
- Одна технология для неизохронных и изохронных приложений: больше нет «островка топологии» для неизохронных доменов
- Лучшая доступность благодаря повышенной устойчивости к высоким нагрузкам на сеть
- Перспективность: существующие приложения PROFINET могут быть использованы снова
