Обзор промышленных ПК SIMATIC IPC347G

SIMATIC IPC 347G новое поколение стоечных промышленных компьютеров для сегмента low -end .

Новая аппаратная платформа построена на базе процессоров Intel Core 6-го поколения от Pentium до i 7, что позволяет еще дешевле организовывать автоматизированные рабочие места (АРМ) для систем АСУ ТП. Компьютеры IPC 347G спроектированы таким образом, чтобы максимально упростить процесс модернизации существующих систем управления, для чего оснащены редко встречающимися в современных конфигурациях разъемами VGA , COM , PS /2, PCI . Также, присутствуют и современные интерфейсы PCIex16, DisplayPort, USB 3.0.

Конструкция новых компьютеров полностью соответствует требованиям к изделиям в промышленной эксплуатации в режиме 24/7 – IPC 347G прошел все необходимые сертификационные испытания. Корпус подготовлен для установки на телескопические рельсы, но обслуживание воздушного фильтра и приточного вентилятора корпуса может осуществляться без выкатывания и отключения компьютера.

Внешний вид - фронт

Внешний вид - тыльная сторона

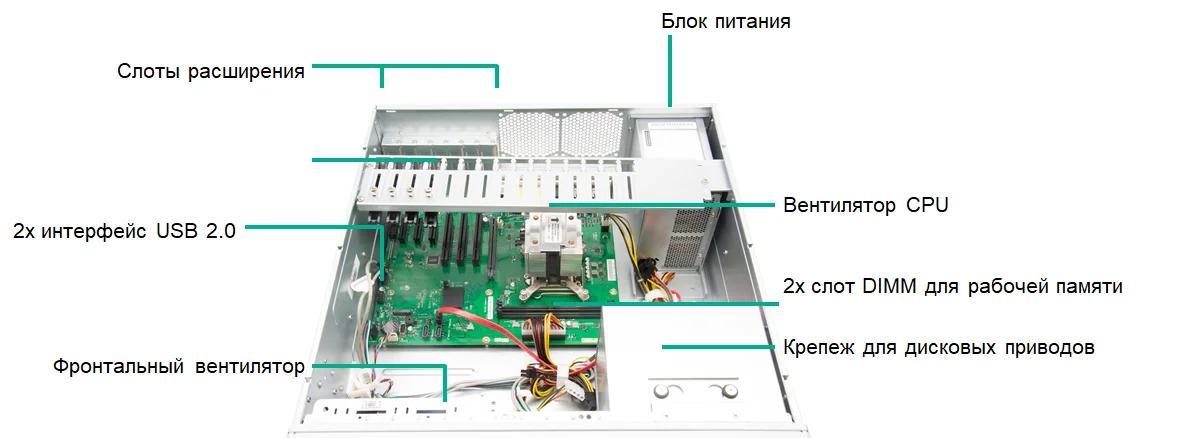

Внутренняя конструкция

Возможные процессоры

1) VT-x/-d

Технические характеристики

Корпус

• 19” стойка, 4 единицы высоты HE
• Цельнометаллический корпус , специальное покрытие фронтальной части корпуса
• Запираемая передняя крышка для защиты доступа
• Подготовлен для монтажа на телескопические направляющие
• Горизонтальный монтаж

Чипсет

• H110

Процессоры

• Intel Core i7-6700 - 4 ядра / 8 потоков
• Intel Core i5-6500 - 4 ядра / 4 потока
• Intel Pentium G4400 - 2 ядра / 2 потока

Рабочая память

• Возможность расширения до 32 ГБ,
  доступные конфигурации с 4, 8,16 и 32 (2*16)ГБ

Слоты расширения

• 1x PCIe x16
• 1x PCIe x4 (4 или 2 линии )
• 2x PCIe x4 (1 линия )
• 3x PCI

Накопители внутренняя установка

• HDD: 1x 1 T Б
• SSD: 1x 256 ГБ
• SSD: 1x 512 ГБ

Оптические приводы

• по умолчанию без DVD±R/RW

Графика

• Intel® HD Graphics, 3D-движок, технология динамической видеопамяти, использует 32 МБ и 1,7 ГБ RAM в рабочей памяти
• DisplayPort до 4096 ? 2304 пикселей при 60 Гц; глубина цвета до 32 бит/пиксель
• VGA ( VGA через переходник DP-VGA) до 1920 ? 1200 пикселей при 60 Гц; глубина цвета до 32 бит/ пиксель

Блок питания

• Блок питания AC с широким диапазоном напряжения питания
  100-240 В , 350 Вт.

Операционные системы

• без операционной системы
• Установлена и активирована ( резервная копия на флешке ):
  Windows 10 IOT Enterprise

Интерфейсы

• 2x интерфейс Ethernet (RJ45, 10/100/1000 Мбит/с ) и пробуждение по локальной сети, поддержка удаленной загрузки
• 1x DP
• 1x VGA
• 4x USB 3.0 на тыльной стороне
• USB 2.0 (высокий ток), фронтальная сторона : 2x, внутренний : 2x, штыревой разъём :2x
• Последовательный интерфейс 2x COM (RS-232 / RS-422 / RS-485)
• 2х PS/2 2x (клавиатура , мышь)
• Аудио: 1x линейный вход, 1x линейный выход , 1x микрофон

Электромагнитная совместимость (ЭМС)

Генерируемые помехи

• IEC 61000-6-4
• CISPR ; FCC класс A
• EN 61000-3-2 класс D; EN 61000-3-2

Стойкость к наводкам в цепи питания

• ± 2 кВ по IEC 61000-4-4; импульс
• ± 1 кВ по IEC 61000-4-5; симметричные волны
• ± 2 кВ по IEC 61000-4-5; асимметричные волны

Стойкость к наводкам в сигнальных линиях

• ± 2 кВ ; по IEC 61000-4-4; импульс; длина > 30 м
• ± 1 кВ ; по IEC 61000-4-4; импульс; длина < 30 м
• ± 2 кВ ; по IEC 61000-4-5; волны; длина > 30 м

Стойкость к разрядам статического электричества

• ± 4 кВ контактный разряд по IEC 61000-4-2
• ± 8 кВ разряд через воздушный промежуток по IEC 61000-4-2

Стойкость к высокочастотному излучению

• 10 В / м , от 80 МГц до 1 ГГц , 80% AM; по IEC 61000-4-3
• 3 В / м , от 1,4 до 2 ГГц , 80% AM; по IEC 61000-4-3
• 3 В / м , от 2 до 6 ГГц , 80% AM; по IEC 61000-4-3
• 10 В , от 150 кГц до 80 МГц , 80% AM; по IEC 61000-4-6

Стойкость к воздействию магнитных полей при 50 Гц

• 30 A/ м , 50/60 Гц ; по IEC 61000-4-8

Сравнение SIMATIC IPC3 47G с SIMATIC IPC347E (снят с производства)

SIMATIC IPC347G - Конфигурации. Пять готовых вариантов с поставкой со склада

Заказные номера (на февраль 2021 по данным Сименс)

• Конфигурация 1 - 6AG4012-2AA10-0XX0
• Конфигурация 2 - 6AG4012-2AA10-0AX0
• Конфигурация 3 - 6AG4012-2BA10-0AX0
• Конфигурация 4 - 6AG4012-2BA20-0AX0
• Конфигурация 5 - 6AG4012-2CA20-0BX0

Префиксы заказного номера и дополнительные возможности конфигурирования.

Возможности применения

• Промышленная обработка изображений начального уровня
• SCADA – сервер/клиент, например, SIMATIC WinCC
• Промышленная рабочая станция, измерительные и испытательные станции, работа с собственным ПО для PC.
