Сколько контроллеров и панелей оператора в одной системе...

Ограничения подключения панели к контроллерам

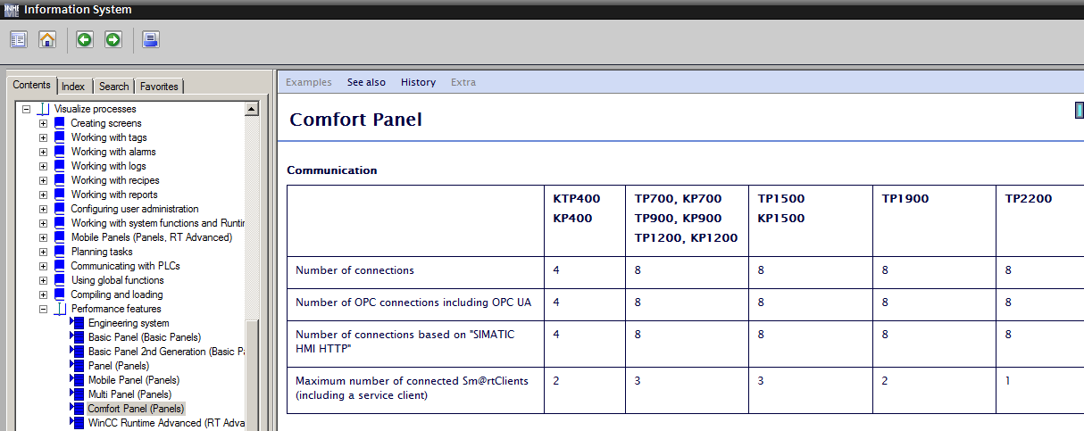

Максимальное количество конфигурируемых соединений для устройств HMI можно найти в Information System TIA Portal, для большинства панелей Comfort и WinCC Advanced RT оно равно 8, для панелей серии Basic – 4.

Если же планируется подключение к большему количеству контроллеров, то надо ориентироваться на использование WinCC Advanced RT с подключением через OPC сервер или на WinCC Professional RT. Но надо иметь в виду, что в этом случае дополнительно потребуется лицензия SOFTNET-IE S7, необходимая для подключения более 8 контроллеров S7 по сети Ethernet

Ограничение количества подключаемых к PLC HMI устройств

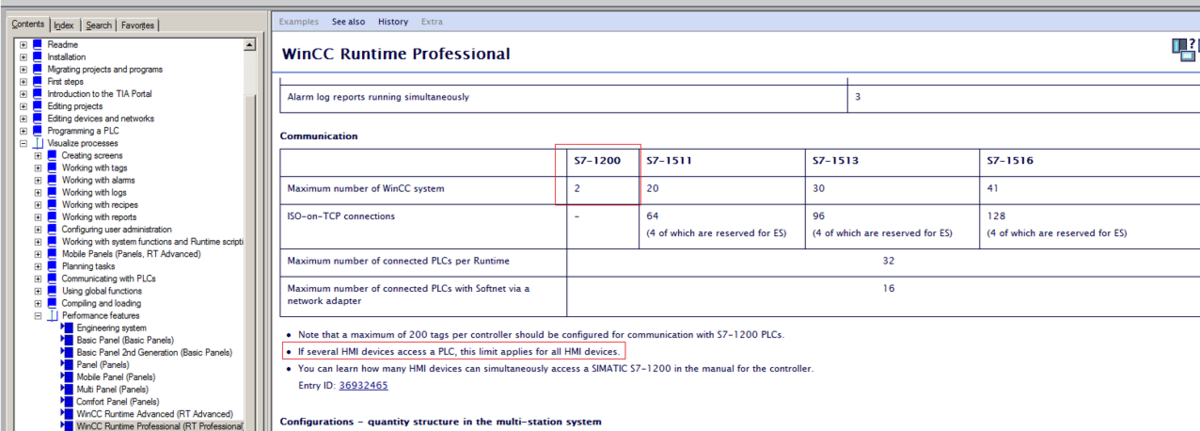

Есть ограничение на количество одновременно подключенных к контроллерам S7-1200 и S7-300 устройств HMI. Для S7-1200 рекомендуется подключать не более 2 устройств:

Для S7-300 ограничение точно не описано, но в зависимости от типа контроллера, количества тегов, сложности программы в контроллере, проблемы с передачей данных с контроллера могут начаться при 3 и более подключенных к S7-300 контроллеру панелей или компьютеров с HMI/SCADA. Для более мощных S7-400 и S7-1500 ограничения существенно выше, но все равно надо иметь в виду, что при большом количестве запрашиваемых тегов (производительность в секунду), проблемы с передачей информации с контроллера на устройства HMI также могут возникнуть.

Варианты подключения дополнительных устройств HMI: Sm@rtServer

Можно подключить к контроллеру 1 или 2 панели и компьютера с WinCC Advanced RT (своеобразные сервера), а дополнительные места (клиенты) подключать к ним по сети Ethernet.

При этом возможны два варианта:

1) Задействовать на “серверах” опцию Sm@rtServer, в качестве клиентов использовать панели Thin Client, информация по теме на сайте поддержки - https://support.industry.siemens.com/cs/ru/ru/view/63445531/en

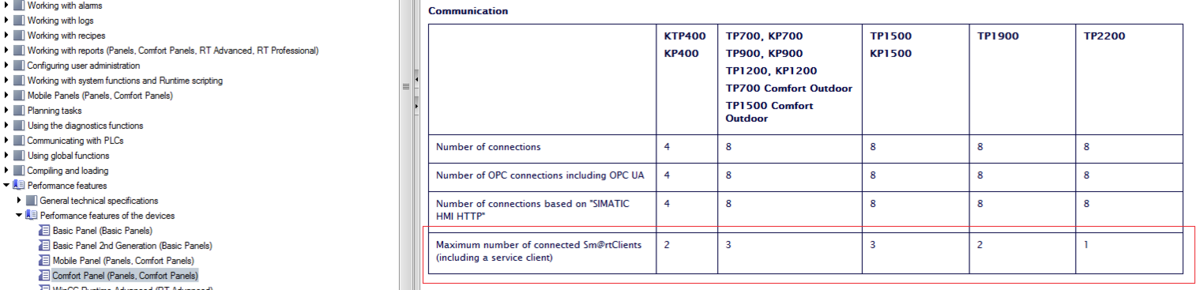

Ограничения для WinCC Advanced RT – не более 4 клиента, для панелей Comfort зависит от размера экрана:

Преимущество такого варианта: клиенты не надо программировать. Недостаток варианта: на всех клиентах и сервере открыт один и тот же экран, одновременно можно управлять только с одной панели.

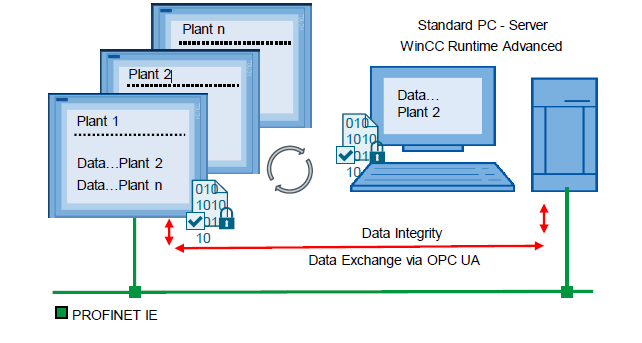

2) Варианты подключения дополнительных устройств HMI: использование OPC UA

Задействовать на панелях подключенных к контроллерам опцию OPC UA сервера. В проектах дополнительных панелей надо добавить драйвер OPC UA и делать изменения в проекте (можно взять за основу проект панели подключенной к контроллеру) с подключением тегов к этому драйверу. Информация на тему коммуникаций по OPC UA на сервере поддержки есть на https://support.industry.siemens.com/cs/ru/ru/view/63481236/en

Преимущество этого варианта: на клиентах и сервере возможны разные экраны и управлять одновременно могут несколько операторов.

Недостаток решения: клиенты надо программировать.

При этом в клиентских проектах для уменьшения нагрузки на OPC UA сервер лучше не задействовать системы сообщений и архивирования, а настройки чтения для всех тегов сделать “Cyclic in operation” (запрос только тегов задействованных на текущем экране).
