TIA Portal версия 16 Часть 1

Вышла новая версия TIA Portal V16 - с большим количеством новых и доработанных функций.

Новые функции в STEP7

Улучшение основных рабочих процессов для программных модулей (только для S7-1500)

Функции

Свободная разбивка программы на программные модули
Индивидуальная загрузка программных модулей в PLC
Специальные интерфейсы между программными модулями
Оптимизация программирования и хранения данных
Полная поддержка Openness для программных модулей
Импорт/экспорт исходных файлов SCL для программных модулей
Доступ к тегам PLC одного модуля из другого модуля

Преимущества

Создание полноценного проекта на базе Openness и исходных файлов SCL с помощью внешних инструментов
Совместное использование переменных (тегов) и постоянных PLC от различных модулей

Подробное сравнение блоков для проекта <=> библиотеки (только для S7-1500)

Функции

Подробное сравнение для блоков из проекта и
- мастер-копий (проект или глобальная библиотека)
- отдельных версий типа (из проекта или глобальной библиотеки)
- с использованием быстрого сравнения или высокоуровневого редактора
Подробное сравнение блоков в библиотеке (напр., V1.0 и V2.0)

Преимущество

Упрощение работы с блоками в библиотеках
Улучшение отслеживания изменений между версиями типа

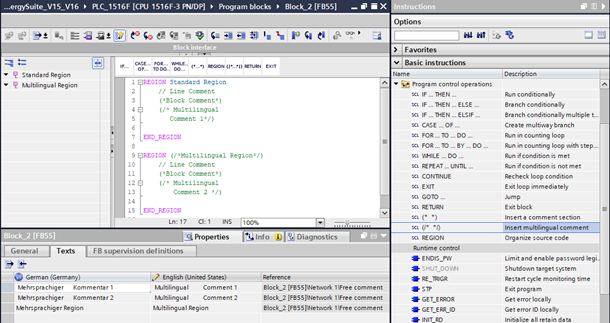

Многоязычные комментарии в SCL программах

Функция

Синтаксис (/* ... */) позволяет вводить многоязычные комментарии и регионы в SCL блоки

Преимущество

Реализация кода может комментироваться на разных региональных языках. Это упрощает использование и обслуживание сложные алгоритмов на распределенных производственных площадках по всему миру

Подборка полезных дополнительных функций

SCL Case оператор

Значением выражения, наряду с целым числом, теперь может быть и битовая последовательность. Благодаря этому, например, можно отказаться от преобразования типа данных для передачи значения в слово состояния.

Навигация "Перейти к определению"

Функция "Перейти к определению" теперь доступа и в таблице переменных (тегов) (для переменных типа UDT), а также в таблицах текущего контроля и принудительной активации (Force режима).

Экземпляр параметра как DB_Any

При вызове функционального блока экземпляр параметра теперь может быть передан и через переменную (тег) типа данных DB_ANY.

Отображение представления операндов и информации переменной (тега) для блоков SCL

Теперь настройка отображения для представления операндов и информации переменной (тега) в SCL может выполняться независимо от других языков программирования через глобальные параметры.

Циклы с параметром (FOR loop) в SCL – Поддержка всех доступных целочисленных типов данных

Наряду с целочисленными переменными (тегами) со знаком, теперь в циклах с параметром (FOR loop) могут использоваться и целочисленные переменные (теги) типа данных USINT, UINT, UDINT и ULINT.

Улучшенные инструкции

Новая инструкция "File Delete" используется для удаления существующих файлов на карте памяти для S7-1500 CPU
Существующая инструкция "TMAIL_C" была расширена для S7-1500 CPU/S7-1200-CPU. Теперь, например, через встроенный интерфейс CPU можно передавать архивы данных, рецепты и файлы пользователя, находящиеся на карте памяти SIMATIC, как вложение в электронном письме
Существующая инструкция "TMAIL_C" для S7-1200-CPU была расширена в части поддержки кодирования электронной почты
Улучшенные рабочие характеристики инструкций "Serialize: Serialize", "Deserialize: Deserialize" и "CMP" (компаратор) для S7-1500

Трассировка в масштабе проекта

Функции

Координация трассировки (измерений) для нескольких устройств
Поддержка нескольких CPU
Поддержка различных типов устройств
Отображение на общей схеме
Поддержка различных источников сигналов запуска

Преимущества

Перекрестный поиск ошибок
Широкий выбор возможностей для запуска
Простая комбинация взаимосвязанных измерений

Новые функции в S7-PLCSIM V16

Управление циклом

Функции

Для улучшения возможностей PLCSIM при тестировании программ PLC, была добавлена функция "управления циклом".

В расположенных ниже панели оператора опциях был добавлен новый раздел “Scan Contol” для установки следующих режимов.

Пауза позволяет остановить цикл: Для анализ технологических значений в определенный момент времени

Указание продолжительности симуляции (на рисунке)

Мониторинг поведения программы с использованием лупы времени. Минимальная продолжительность - один цикл
Возможные настройки: число циклов или время выполнения в мс/с/мин

Пауза после выполнения пускового OB: Для анализа и верификации пусковых характеристик OB, программа останавливается после их выполнения.

Симуляция события

Функции

Теперь в S7-PLCSIM имеется таблица событий, с помощью которой можно имитировать события (Event) следующих OB.

аппаратное прерывание (OB 4x)
диагностическое прерывание (OB 82)
удаление или вставка модуля (OB 83)
неисправность стойки или станции (OB 86)

Дерево проекта в окне проекта позволяет создавать новые или обращаться к существующим таблицам событий.

Автоматическое создание таблиц симуляции

Функция

Улучшения в части передачи заполненных таблиц переменных и текущего контроля из TIA Portal.

Импорт меток/таблиц текущего контроля и управления из проекта TIA в проект PLCSIM с использованием TIA Openness.
