Система SIMATIC WinCC Unified (V)
Принципиально новая версия HMI от SIEMENS
SIMATIC WinCC Unified – Отличительные особенности
- Масштабируемость от панели до системы управления
Общая программная платформа для всех устройств - Инновационный интерфейс пользователя на базе веб-технологий
Гибкий доступ через любой современный браузер - Расширенные сценарии на базе JavaScript
Мощный и кросс-платформенный язык выполнения сценариев - Автоматизированное проектирование с TIA Portal Openness
Автоматическое создание, валидация и многократное использование компонентов WinCC Unified - Технологическая иерархия для объектно-ориентированного проектирования
Однократное определение и многократное использование компонентов установки - Календарь и опцияPerformance Insight
Управление рабочим временем и производственными сменами, а также расчет индивидуальных KPI для анализа производительности - Простое взаимодействие системWinCC Unified
Создание распределённых конфигураций с помощью WinCC Unified Collaboration. - Использование WinCC Unified как интеграционной платформы
Интеграция IT инструментов в интерфейс пользователя и обмен информацией через интерфейсы
SIMATIC WinCC Unified – масштабируемость от панели до системы управления
Единое проектирование в TIA Portal
Одна современная программная платформа TIA Portal для всех сред выполнения.
- Использование одних и тех же компонент на всех платформах WinCC Unified
- Последовательное использование элементов управления UI
- Возможность миграции между всеми устройствами на базе WinCC Unified
WinCC Unified – Современный интерфейс пользователя
Современные веб-технологии
HTML5, SVG и JavaScript. Все доступные на сегодняшний день возможности для создания современных интерфейсов пользователя.
Доступ из любого места
с помощью любого современного веб-браузера. Без дополнительной установки отдельных плагинов или дополнений.
Расширение и анимация
Использование динамических SVG или нестандартных веб-элементов управления для индивидуального оформления собственного HMI.
Сценарии WinCC Unified – разработка сценариев на базе JavaScript.
JavaScript это широко распространённый и простой в освоении язык сценариев
- Один язык сценариев для всех платформ
(панелей и компьютеров) - Использование всего объектно-ориентированного объема JavaScript для обработки данных, объектов, классов, переноса
- Готовые фрагменты кода для распространённых задач в TIA Portal
- Интегрированные функции отладки
WinCC Unified – TIA Portal Openness
Автоматизация проектирования для ускорения рабочего процесса
Конфигуратор
Создание конфигураторов на любом .net языке.
Создание UI, отвечающего всем потребностям пользователя.
TIA Portal
Доступ к имеющимся компонентам или их автоматическое создание через Openness API.
Проект
Создание индивидуальных конфигураций за несколько секунд. Сокращение рисков и экономия времени.
WinCC Unified – Технологическая иерархия – объектно-ориентированная концепция проектирования «Тип-Экземпляр»
Объектно-ориентированное проектирование
Создание технологической структуры установки и проектирование на базе объектов с возможностью их централизованного обновления.
Иерархическая структура операций
Использование технологической иерархии для навигации по установкам. Например, выполняется автоматическая фильтрация списка аварийных сообщений при выборе определенной части установки.
WinCC Unified – Опция «Календарь»
Календарное и хронометрическое производственное планирование
- Определение времени работы машин и установок
- Создание стандартных шаблонов для регулярных рабочих дней и смен
- Планирование операций по временной шкале
- Последовательное выполнение заданий для лучшей обзорности
- Подключение к сторонним приложениям через встроенный API
WinCC Unified – Опция «Performance Insight»
Извлечение информации из данных
Увеличение производительности за счет расчета индивидуальныхKPI
- Глобальное определение формул KPI по ISO22400
- Объектно-ориентированное проектирование KPI на базе технологической иерархии
- Широкий выбор элементов управления WinCC для простого отображения KPI и анализа
- Отчетность на базе Excel
WinCC Unified Collaboration – простое взаимодействие систем WinCCUnified
Обмен данными процесса между системами WinCC Unified
- Каждая машина может передавать различные данные другим системам WinCC Unified
- Возможен обмен экранами, переменными (тегами), архивами и сообщениями
- Обращение к данным других платформ Unified при работе
Объединение производственных данных от нескольких машин
- Создание распределенных конфигураций для линий и установок
- Увеличение гибкости и упрощение подключения различных машин к одной системе управления
- Сопряжение при вводе в эксплуатацию или на более поздних этапах
WinCC Unified – Интеграционная платформа – подключение и интеграция дополнительных инструментов
WinCC Unified – Интеграционная платформа, примеры
Open Pipe интерфейс обмена данными.
Интерфейс по данным со стороны сервера для интерактивных тегов и аварийных сообщений. Независимо от языка программирования. Может использоваться для подключения различных программных инструментов к WinCC Unified.
Runtime Openness интерфейс обмена данными.
Интерфейс по данным со стороны сервера для интерактивных и исторических переменных (тегов) и аварийных сообщений с программированием на .net или C++. Идеальное решение для обмена большими объемами информации с базами данных или IT системами.
Custom Web Control контейнер для электронного контента.
Использование собственных UI элементов (напр., 3D Viewer) или визуализация сторонних данных (напр., информации о погоде). Можно использовать для доступа к датчикам мобильных клиентов (например, камер, GPS).
SIMATIC HMI панели Unified Comfort
Отличительные особенности
- Высокое качество изображения и эргономичность
Емкостная мультисенсорная технология в комбинации с яркими цветами и великолепной читаемостью - Размер не имеет значения
Одинаковые интерфейсы и функции у всех устройств от 7" до 22" - Нужно больше функций? Используйте приложения!
Поддержка Siemens Industrial Edge для расширения стандартной функциональности через приложения - Мощность для достижения большего
Реализация больших приложений за счет снятия части системных ограничений - Security Integrated
От контроля доступа и шифрованной связи до патчей безопасности.
Всё включено! - Всё под контролем - благодаря одному единственному инструменту
Полный ввод в эксплуатацию через TIA Portal, без отдельного
IT управления - Готовность к будущему уже сегодня
Использование всех преимуществ WinCC Unified: современного интерфейса пользователя, открытости и полной масштабируемости - Сохранение привычной архитектуры панелей Comfort
Поддержка таких известных функций панелей линейки Comfort, как, например, автоматическая архивация системы
Мультисенсорный экран с диагональю от 7’’ до 22’’

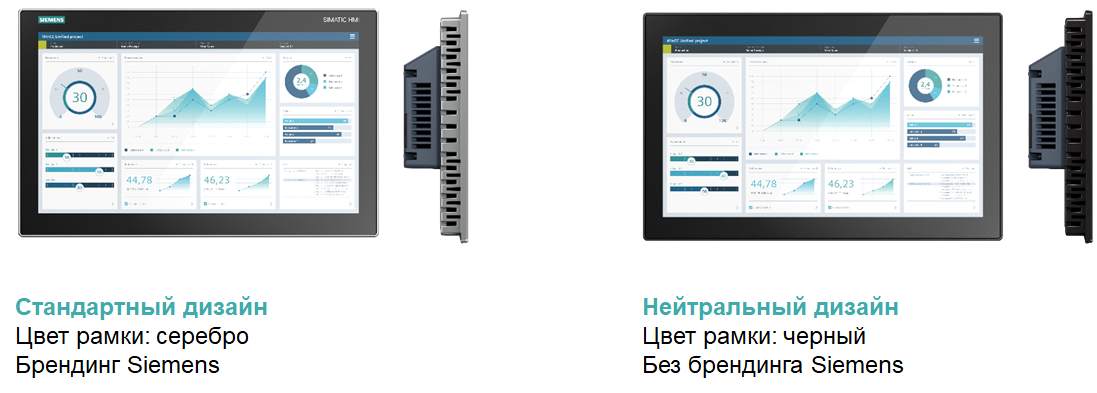

Стандартный и нейтральный дизайн
Значительное увеличение производительности
- Увеличение числа соединений для всех панелей от 7" до 22"
- Удвоение объема обрабатываемых данных по сравнению с панелями линейки Comfort
- Различие только в тегах и объектах на каждый экран
Управление на уровне производственных машин
Системные приложения
Работа с документами, просмотр видео-материалов, доступ к системам, работающим на основе сети интернет - все это и многое другое с помощью предустановленных приложений на любой панели Unified Comfort.
Предустановленные системные приложения
Браузер Google Chrome
Медиаплеер VLC Media Player
Office Libre Office
PDF Viewer kular
Нужно больше? Используйте приложения!
Расширение возможностей панелей линейки Unified Comfortс помощью Edge приложений:
Siemens или другие компании могут разрабатывать и предоставлять свои приложения.
Доступ к переменным (тегам) WinCC Unified Variablen с помощью встроенного OpenPipe интерфейса.
- Device Managed Edge
Управление приложениями непосредственно на устройстве - Centrally Managed Edge (2-й этап)
Централизованное управление приложениями через систему управления граничными вычислениями
Интеграция Siemens Industrial Edge (2-й этап)
Device Managed Edge локально на устройстве
- Установка и удаление Edge приложений непосредственно на устройстве
- Обновление Edge приложений
- Запуск и остановка Edge приложений
- Диагностическая информация от работающего Edge приложения
- Доступ к локальной системе управления граничными вычислениями с помощью веб-сервера или через панель управления устройства
Centrally Managed Edge На серверах предприятия / в облаке / в MindSphere
- Включение и выключение устройств
- Диагностическая информация
- Управление версиями Edge приложений
- Дистанционная установка и удаление Edge приложений
- Удаленный запуск и остановка Edge приложений
- Дистанционная диагностика Edge приложений
- Предоставление Edge приложений на основе групп устройств пользователя
- Предоставление патчей безопасности
Примеры для Edge приложений
MQTT подключение к облаку
MQTT это самый распространенный протокол для подключения машин и установок к облачным системам, например MindSphere.
SIMATIC Flow Creator обработка данных
Определение правил, KPI или активация действий при превышении пороговых значений или наступлении определенных событий.
SIMATIC Notifier мобильное оповещение
Панель Unified Comfort в роли службы оповещения. Управление и отправка мобильных сообщений непосредственно на смартфоны или умные часы.
Встроенная кибербезопасность
Включение/выключение аппаратных интерфейсов
- Массовая память (USB/SD)
- Ethernet/PROFINET (в том числе и через RT функции)
- SNMP и передача
Включение/выключение приложений
- Все приложения могут быть выключены
- EDGE по умолчанию выключен
Обновления безопасности
- С помощью TIA Portal или SIMATIC Automation Tool
Безопасность устройств
- Управление доступом пользователей и для панелей управления
- Доступ только к интерфейсу пользователя панели управления

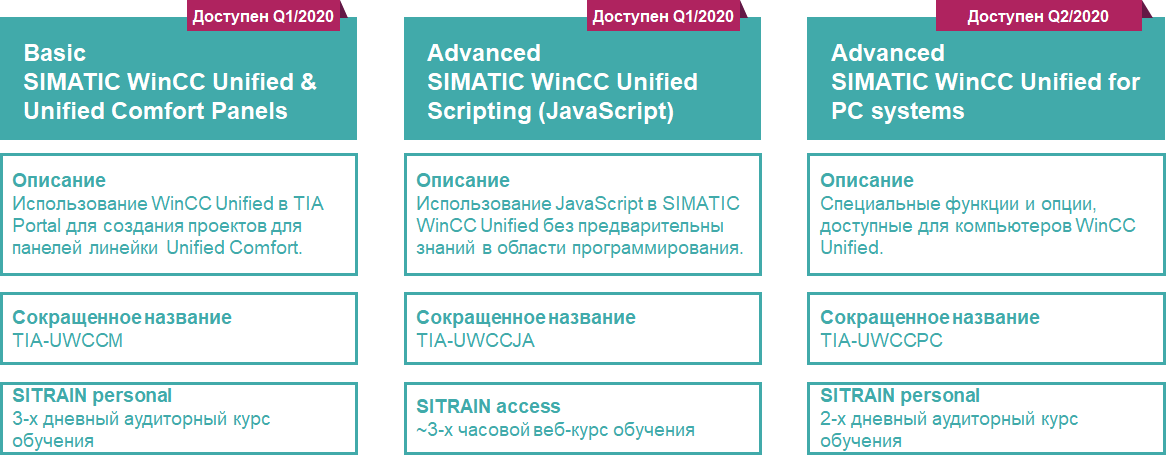

SITRAIN – Digital Industry Academy (обучение)
Линейка HMI иSCADA– включая систему WinCC Unified
В настоящее время не является заменой актуальной линейки изделий. На первом этапе параллельное использование WinCC Unified V16 с другими компонентами.
В перспективе переход всей линейки на WinCC Unified.
WinCC Unified и PCS neo
Продукты WinCC Unified и SIMATIC PCS neo базируются на двух разных инженерных подходах. Пакет WinCC Unified был разработан для отраслей промышленности, преимущественно использующих OEM машины и требующих гибкой интеграции всего оборудования в общепроизводственную систему.
Система управления SIMATIC PCS neo базируется на иерархической и объектно-ориентированной инженерной парадигме, типичной для перерабатывающих отраслей промышленности.
В начальных версиях продукты WinCC Unified и SIMATIC PCS neo были строго ориентированы на индивидуальные требования своей целевой отрасли. Для максимизации синергии, в обоих продуктах Siemens использует частично совпадающие программные платформы. Но взаимодействие в области проектирования не является приоритетом для сегодняшнего начального этапа разработки.
Перспективные концепции взаимодействия данных инструментов рассматриваются, например, в части пакетов модульного типа (Modular Type Package, MTP) или единого подхода к эргономике как локальных, так и централизованных пользовательских интерфейсов.
