SIMATIC Energy Suite - простое управление нагрузкой.

Основные возможности

• Прямая интеграция на уровне производства благодаря решению на базе контроллера -> нет необходимости во вмешательстве ИТ систем на уровне производства
• Предотвращение пиков нагрузки благодаря встроенному алгоритму прогнозирования
• Равномерное распределение нагрузки благодаря независимому отключению потребителей и подключению генерирующих устройств
• Перспективное решение благодаря модульной концепции -> gростое увеличение числа исполнительных устройств
• Быстрая интеграция в существующую систему визуализации, включая все значимые данные исполнительных устройств и всей системы
• Архивация каждой операции переключения и нарушении предельных значений

Необходимые условия

Производственный процесс

• Не должен быть затронут
• Базовая нагрузка

Потребители

• Могут отключаться
• Переменная нагрузка
  (напр., охладители, нагреватели, компрессоры,…)

Генераторы

• Могут подключаться
• Переменная нагрузка

Регистрация электропотребления

• Регистрация совокупного потребления всех исполнительных устройств и производства
• Наилучшим решением является подключение измерительного устройства к счетчику энергопотребления
• В качестве альтернативы возможно и указание значения мощности

Обработка и подготовка данных

• S7-1500 CPU
• ПО SIMATIC Energy Suite должно быть доступно
• Формирует энергообъект из собранных данных измерительного устройства
• Период архивации энергообъекта задает период мониторинга управления нагрузкой

Принцип работы

ПО для управления нагрузкой

• Непрерывно рассчитываетпрогнозируемое конечное значение расхода для периода
• Включает или выключает исполнительные устройства в зависимости от доступного потенциала
• Исполнительные устройства переключаются в соответствии с установленным приоритетом
• Чем ниже приоритет (важность для производственного процесса), тем чаще переключается исполнительное устройство

Управление нагрузкой в Energy Suite

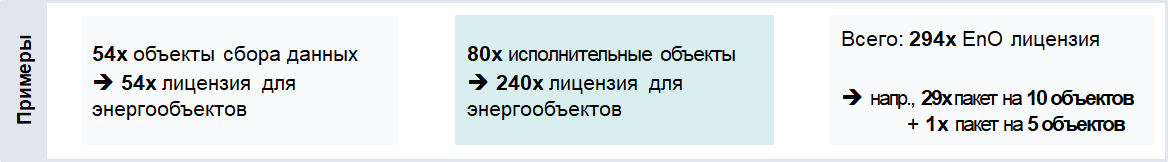

Лицензирование

Пример визуализации

Обзор управления нагрузкой

• Представление предыдущего и текущего периода с использованием треугольной диаграммы
• Исторические значения питания до 7 дней
• Список всех исполнительных устройств, включая статус и возможность конфигурации

Подробное представление для каждого исполнительного устройства

• Вся важная информация на одном экране
• Возможность внесения изменений в конфигурацию
• Управление в ручном режиме

Когда окупятся мои инвестиции?

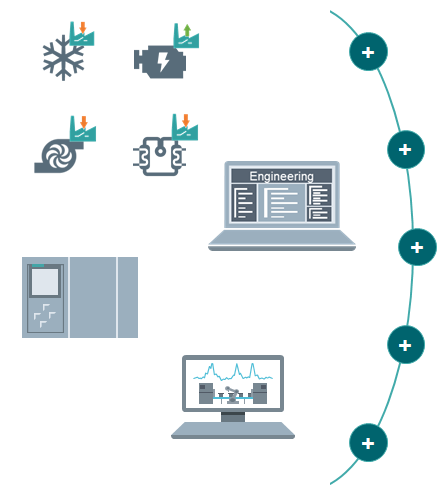

Получаемые преимущества

Значительная экономия времени благодаря автоматической генерации программы

Для конфигурирования управления нагрузкой используются экраны для ввода данных в TIA Portal, после генерируется готовая программа. Конфигурация завершается в визуализации.

Быстрый и предсказуемый возврат инвестиций

За счет фиксированных затрат на приобретение и предсказуемой экономии за счет настраиваемой предельной мощности.

Высокая гибкость для будущих расширений

При добавлении исполнительных устройств в будущем, они могут создаваться путем проектирования с последующей повторной генерацией программы.

Быстрая реакция на изменение тарифов

Предельная мощность может изменяться в процессе работы для адаптации к различным тарифам (например, выбор дневного или ночного тарифа)

Готовая визуализация

Визуализация для WinCC Professional входит в объем поставки и позволяет отображать всю важную информацию как для системы в целом, так и для отдельных исполнительных устройств
