SIMOTION - система управления перемещением класса High-End. Обзор.
SIMOTION – оптимальные рабочие характеристики и максимальная модульность для управления перемещением.

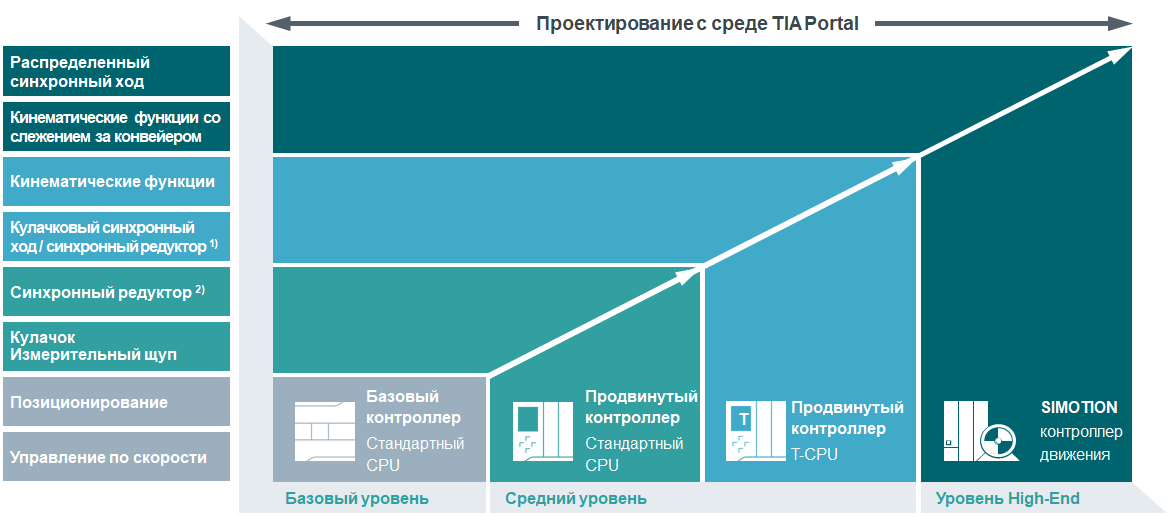

Таблица развития функциональности у различных систем автоматизации.
1) Синхронизация с указанием синхронной позиции
2) Синхронизация без указания синхронной позиции

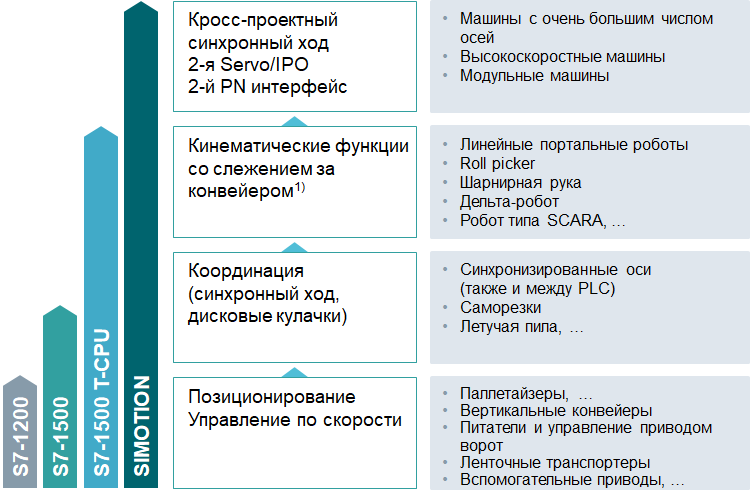

Функции управления перемещением и типивые приложения
Максимальная производительность и модульность среди всех систем управления перемещением.
Масштабируемая система управления перемещением
- Широкий выбор рабочих характеристик: от одной оси и до высокопроизводительных многоосевых систем со 128 осями
- Плавное масштабирование по мощности благодаря различным аппаратным модификациям
Высокая эффективность оборудования
Оптимальный выбор оборудования с минимальным тактом в 125 мкс и до 128 осей на контроллер в предельной конфигурации.
Высокий уровень модульности
- Гибкость за счет централизованных и децентрализованных топологий
- Объединение станочных модулей через распределенный синхронный ход
- Генерация проекта без утомительной разработки путем интеграции стандартных модулей и простого конфигурирования
Модульный принцип разработки ПО
Увеличение эффективности проектирования за счет
- технологических объектов
- глубокой интеграции в приводы
- повторно используемых модулей
- объектно-ориентированного программирования
Возможность выбора и комбинации аппаратных платформ в зависимости от требований производственной машиныили линии.

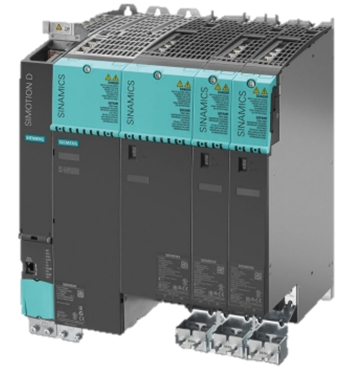

SIMOTION D – на базе привода
- До 128 осей на контроллер
- Минимальный цикл 0,125 мс
- Великолепная комбинация контроллера и привода
- Широкие возможности в компактном исполнении

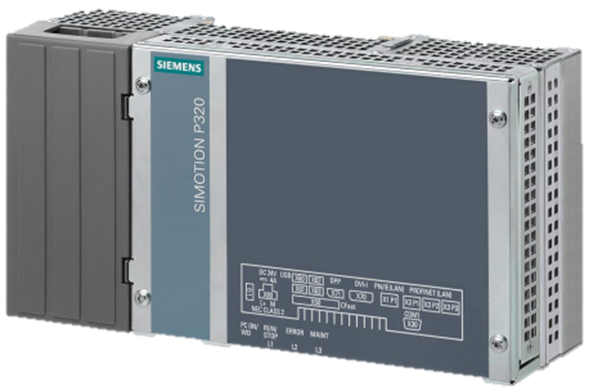

SIMOTION P – на базе промышленного компьютера
- Комбинация промышленного компьютера и управления перемещением с поддержкой режима реального времени
- Высокая производительность и гибкость
- Надежность и открытость в одном устройстве

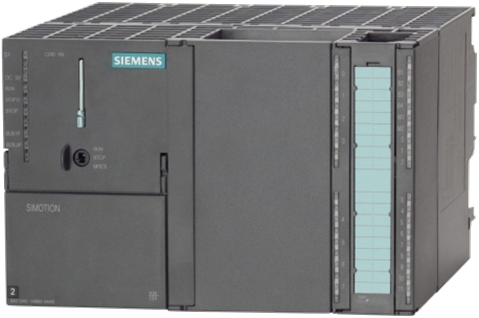

SIMOTION C – на базе контроллера
- Синтез контроллера и управления перемещением
- Возможность расширения до 16 модулей
- Гибкое использование большого числа интерфейсов
Экономия времени при реализации проектов за счет последовательного инжиниринга с помощью SIMOTION SCOUT
- SIMOTION Scout это система, объединяющая в себе задачи управления перемещением, задачи для контроллеров, технологические функции и конфигурирование привода
- Полная реализация всех возможностей SIMOTION
в TIA Portal через SCOUT TIA - Удобное проектирование при помощи пакета опций
Обзор особенностей платформы SIMOTION
Объектно-ориентированное программирование.
- Ясное структурирование сложных приложений
- Создание стандартизированных программных модулей
- Сокращение затрат на разработку и тестирование
- Создание многоразовых модулей в библиотеках
Экономия времени и средств путем программного моделирования и виртуального ввода в эксплуатацию.
Моделирование обеспечивает эффективную разработку сокращает время ввода в эксплуатацию
- Своевременное обнаружение ошибок ускоряет ввод в эксплуатацию и сокращает расходы
- Программное моделирование с SIMOSIM – тестирование как с реальным контроллером
- Посредством интеграции ПО моделирования SIMIT и/или NX Mechatronics Concept Designer (NX MCD) возможен виртуальный ввод оборудования в эксплуатацию (программно-аппаратное моделирование)
OPC UA обеспечивает последовательный и безопасный обмен данными в разнородных производственных системах.
Гибкий доступ к машинным данным
- Архитектура OPC UA является великолепным расширением детерминированной коммуникации PROFINET для задач реального времени
- Оба протокола могут использовать один единственный кабель без ограничений и ухудшения производительности
- Функции безопасности, напр., парольная защита, аутентификация, авторизация и 256-битное шифрование гарантируют высокий уровень безопасности для коммуникации между системами автоматизации

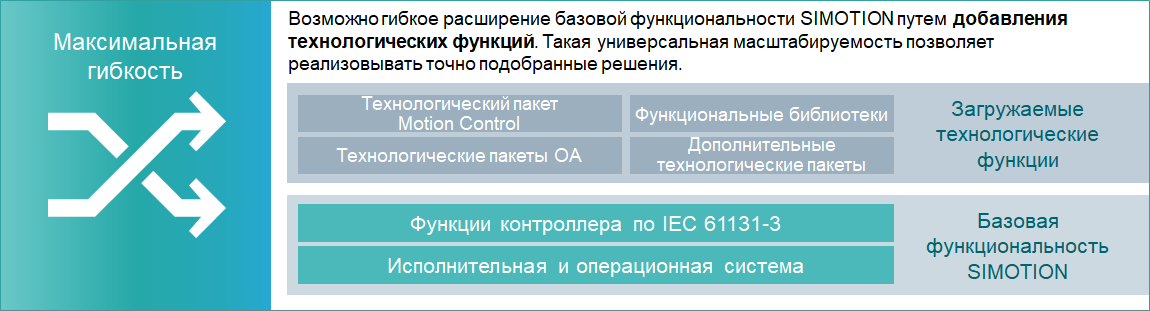

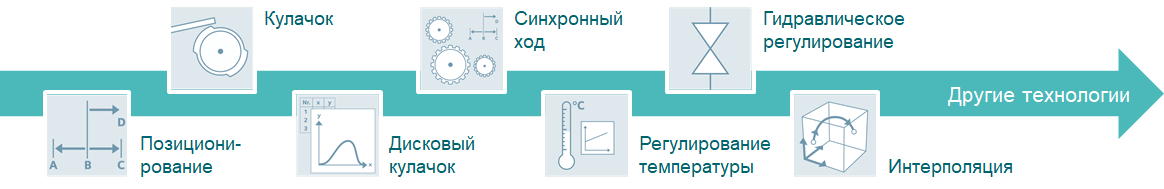

Гибкое расширение возможностей SIMOTION с помощью технологических функций.

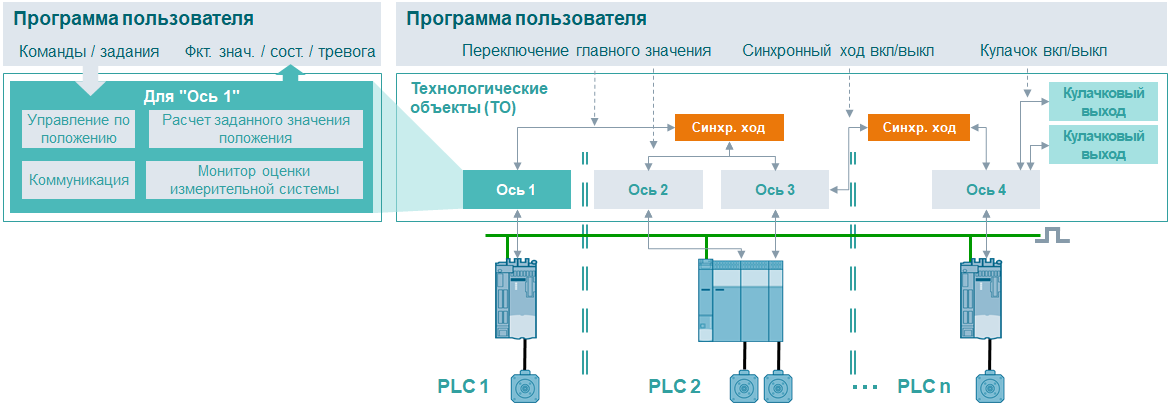

Гибкое использование технологических объектов (ТО) "Ось", "Синхронный ход", "Измерительный щуп" или "Интерполяция траектории"
Технологические объекты содержат технологические функции и поддерживают гибкое соединение, не только в рамках одного контроллера, но и между несколькими PLC.
Развитие ПО SIMOTION как гарантия совместимости между SIMOTION, TIA Portal и SINAMICS

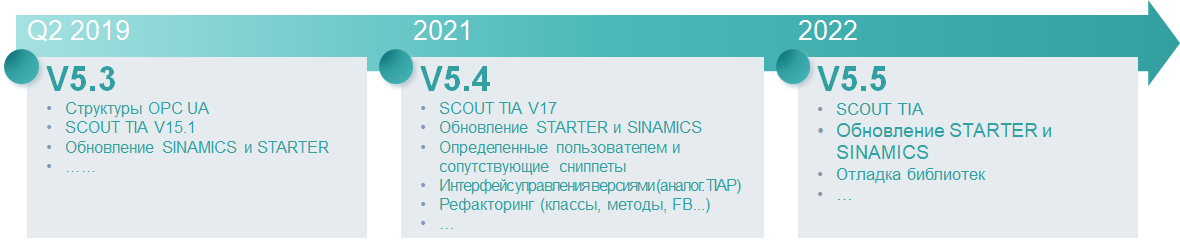

План релизов SIMOTION
Полные версии и патчи гарантируют поддержку всех основных системных компонентов
