SIDOOR – автоматическое управление дверями

Данная линейка оборудования мало знакома пользователям оборудования SIEMENS. Хотя эта продукция широко применяется в комплексных проектах, особенно в сегменте решений для подвижного транспорта. И ещё мотор-редукторы SIDOOR используют в роботах и AGV...

Основные направления применения.

Решения для подвижного транспорта.

Двери пассажирских платформ (PSD / PSG) и внутренние двери поезда

Промышленность и инфраструктура

Защитные двери для установок/оборудования, двери холодильных камер, вертикальные подъемные и жалюзийные ворота

Лифты

Пассажирские и грузовые лифты

SIDOOR Mobility - автоматизированные и сертифицированное решения для железной дороги

Двери пассажирской платформы – SIDOOR ATE53xS

• Автономные линии метро (GoA 4)
• Надежное разделение платформы и опасной зоны путей
• Повышение производительности на перроне
• Увеличенная частота за счет более быстрого въезда и отъезда поездов

Внутренние двери поезда – SIDOOR ATD400T

• Высокие требования в соответствии с DIN EN 45545-2 (норматив противопожарной безопасности для железнодорожного транспорта)
• Интуитивное и прямое управление дверями
• Высокие требования к защите от вибрации и ударов

Двери пассажирской платформы PSD/PSG с простой интеграцией через TIA Portal и PROFINET

Блоки управления дверями SIDOOR ATE53xS

SIDOOR ATE530S и SIDOOR ATE530S coated

SIDOOR ATE531S

Три варианта: Стандартный, с дополнительным защитным покрытием и с дополнительным температурным диапазоном

Самообучающийся ввод в эксплуатацию и обслуживание выполняются локально или централизованно через сеть Ethernet/ PROFINET

По запросу с защитным покрытием и расширенным диапазоном температур до + 70°C

Редукторные ЕС-двигатели и прямые приводы

Подвижная масса до 280 кг и защита до IP54

Блоки питания

1- и 3-фазный ток SITOP / SIPLUS

Принадлежности для дверного привода

Функции/характеристики

• Расширяемые входы/выходы с помощью компонентов SIMATIC
• Стандартизированный коммуникационный интерфейс PROFINET
• Надежное отключение силовой части и высокая безопасность системы, например, для самостоятельного освобождения в случае опасности
• Надежность сигналов через сигналы со свойством "исключающее ИЛИ" непосредственно на блоке управления
• Автоматический алгоритм обслуживания, предназначенный для определения, анализа и сигнала об изменениях в трении системы обеспечивает точное определение загрязнения, повреждений и износа

Концепции безопасности с и без PROFIsafe SIL 2 в соответствии с IEC 62061 (для указанных функций)

• надежные компоненты техники автоматизации и адаптированные варианты SIPLUS extreme Rail
• Считывание двух сигналов (по двум каналам, с функцией "исключающее ИЛИ") непосредственно на SIDOOR
• Высокая безопасность системы за счет надежного отключения силовой части
• Надежное ограничение скорости и усилия закрывания двери
  -> надежное распознавание препятствий
• Точное определение положения дверей.

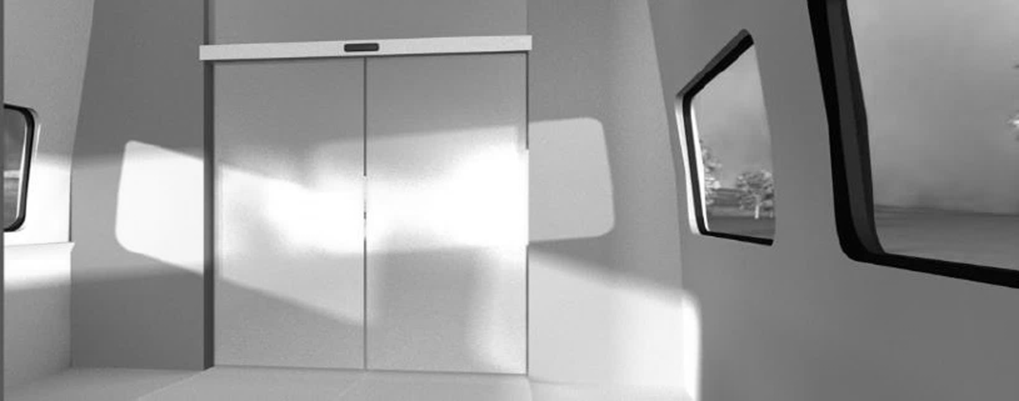

SIDOOR Mobility - внутренние двери поезда SIDOOR ATD400T

Компоненты

Соответствует нормативу противопожарной безопасности для компонентов железнодорожного транспорта согласно DIN EN 45545-2 – Hazard Level HL 3.

Распознавание блокировок – настраиваемое поведение при обнаружении препятствий.

Самообучающийся ввод в эксплуатацию одним нажатием кнопки

Надежные DC-мотор-редукторы для подвижных масс до 180 кг

Полный комплект принадлежностей: направляющий ролик, крепление двигателя, захват двери и зубчатые ремни.

SIDOOR Industry - управление дверями на промышленном оборудовании и инфраструктуре

Защитные двери оборудования

• Замещение гидравлических или пневматических систем, на более простые и надёжные электрические
• Интеграция в существующие шинные системы (например, PROFINET)
• Возможность выполнять монтаж внутри оборудования благодаря высокой степени защиты

Откатные ворота

• Легкое передвижение тяжелых ворот
• Двигатели NMS для навесных защитных ворот с зубчатой рейкой

Подъемные и жалюзийные ворота

• Система, оптимизированная для вертикальных дверей
• Прямое переключение между режимами быстрого и нормированного движения дверей (для автоматической и ручной погрузки)

Состав линейки оборудования

Блок управления дверями ATD4xxW

Варианты интерфейсов PROFINET, PROFIBUS, USS или релейное управление

Мотор-редукторы со встроенным датчиком

Подвижная масса до 700 кг и степень защиты до IP56 на выбор с смонтированным колесом для зубчатого ремня или валом с пазом и шпонкой (NMS)

Блоки питания 1- и 3-фазный ток

Принадлежности

Постоянная диагностика в том числе и с помощью MindSphere

Основные преимущества контроллера SIDOOR

На картинке SIDOOR ATD430W PROFINET

• Ввод в эксплуатацию одной кнопкой
• Компенсация коэффициента трения
• Индикатор блокировки
• Позиционирование
• Индивидуальная циклограмма движения
• Безопасность:
  - Производительность – уровень d, кат. 2
  - Поддержка дополнительных защитных механизмов (аварийный останов и др.)
• Варианты шины: Assisted Drive и Impulse Drive / Impulse Stop
• Сквозная интеграция в SIMATIC и SINUMERIK

Портфолио мотор-редукторов:

Серия SIDOOR M

Мотор-редукторы со встроенными кабелями (силовой + датчика) длина 1,5 м.

Серия SIDOOR MDG

• Разъемы для кабелей длиной от 0,5 м до 20 м
• Возможность поставки с нейтральным механическим интерфейсом, т.е. вал со шпонкой (NMS)
• Подвижная масса до 700 кг
• Высокая степень защиты до IP56

Выполнение норм безопасности

• Сертифицированная безопасность по EN ISO 13849-1 PLd, EN 953 (сила, энергия)
• Простая интеграция в существующие концепции безопасности благодаря внутренней самозащите
• SIDOOR в Safety Evaluation Tool (SET)
• Категория останова 1 по EN ISO 13850

Интеграция в систему аварийного останова

• Возможно, в зависимости от устройства оборудования
• Подключение аварийного останова осуществляется напрямую или через вышестоящую логическую систему анализа

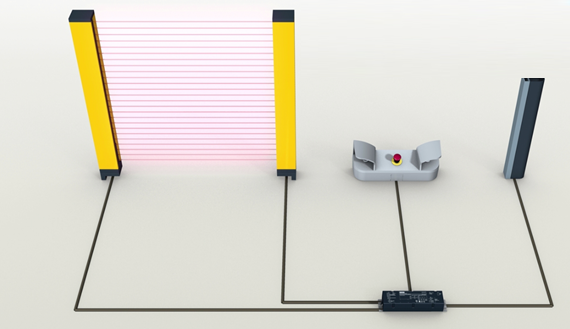

Защитные устройства

• Подключаются напрямую или дополнительно, например: световой барьер (BWS Typ 2 бесконтактное защитное устройство с настройкой периодических проверок), двуручное управление, аварийный останов или панель включения.
• Позволяют сократить время открывания и закрывания.

SIDOOR Elevator - широкий ассортимент устройств для лифтовых дверей.

Большая часть устройств для лифтовых дверей была представлена выше, но есть особенности :)

Состав линейки оборудования

Блок управления. SIDOOR ATE500E,SIDOOR AT40, SIDOOR ATD400V

Блоки управления дверями для DC или EC
Варианты: Relay, Can или Vertikal

Мотор-редукторы DC и прямые EC-приводы

Блоки питания

Принадлежности

Направляющие ролики, зубчатые ремни, монтажные угольники, захват двери SIDOOR

Особенности контроллера SIDOOR для лифтовых дверей

• Автоматическое распознавание всех релевантных технических характеристик двери
• Защита от вандализма
• Автоматический расчет оптимальных ходовых характеристик
  двери и точность в течение длительного времени.
• Ввод в эксплуатацию одной кнопкой
• Экономия времени при вводе в эксплуатацию: 50%
• Автоматическое распознавание двигателя для повышения гибкости системы
• Минимизация ошибок при настройке параметров: 100%

Горизонтальные двери

SIDOOR ATE500E прямой EC-привод

• Очень высокая производительность и отличное качество регулирования.
• Чрезвычайно тихие приводы.
• Расширенный диапазон температур.
• Подвижные массы до 280 кг.
• Опционально: соединение CANopen.
• Допуск UL.

SIDOOR AT40 вариант привода DC

• Стеклянные раздвижные и складные распашные двери.
• Скорость, регулируемая в зависимости от этажа.
• Подвижные массы до 600 кг.
• Опционально: соединение CANopen, вкл. виртуальный терминал.

Вертикальные подъемные и жалюзийные ворота

SIDOOR ATD400V вариант привода DC

• Сбалансированные подъемные и жалюзийные ворота (подвижные
  массы до 600 кг).

Мотор-редукторы SIDOOR

SIDOOR MED

• Чрезвычайно тихий благодаря бесщеточному прямому приводу
• Высокая энергетическая эффективность за счет высокого КПД
  (отсутствие потери в приводе)
• Не требует технического обслуживания
• Высокая степень защиты до IP54

Серия SIDOOR M

• Подвижная масса до 600 кг
• Редуктор без самоторможения
• Не требует технического обслуживания
• Высокая степень защиты до IP54

Сервис на каждом уровне – благодаря интерфейсу CANopen
