SIPLUS HCS система управления нагревательными элементами.

Основная область применения системы SIPLUS HCS

Упаковочные машины

Выдувное формование ПЭТ: разогрев преформ
Упаковка пищевых продуктов

Производство легких конструкций

Разогрев материала перед уплотнением полотна или ленты

Автомобилестроение

Управление полями инфракрасного излучателя в процессе сушки
Ламинирование, склеивание, зачистка

Производство пластмассовых изделий

Разогрев материала перед формованием
Разогрев нагревательных дорнов, нагревательных лент перед сваркой

Возобновляемые источники энергии

Процессы сушки для композитных изделий
Поддержание температуры при изготовлении солнечных панелей

Пищевая промышленность

Размораживание, разогрев, запекание, обжарка продуктов питания
Упаковка продуктов питания

Авиакосмическая промышленность

Формирование и ламинирование внутренней отделки
Формование, сушка крыльев

Производство шин и резинотехнических изделий

Прессы для вулканизации шин и изделий из резины
Нагрев труб

Основные возможности SIPLUS HCS

Высокий уровень интеграции

Интеграция всех компонентов и функций системы управления обогревом в единой модульной системе

Интеграция управления нагрузкой

Обеспечение равномерного распределения нагрузки в сети в соответствии с указанными заданными значениями

Эффективное проектирование

Интеграция проектирования системы управления, вводов/выводов, диагностики, визуализации и движения на TIA Portal единая обработка данных

Сокращение сроков ввода в эксплуатацию

Сокращение времени ввода в эксплуатацию до 20 %
HCS с Proneta
- Обзор топологии PROFINET
- Автоматическое считывание и просмотр топологий PROFINET
- Тестирование ввода-вывода: проверка электропроводки вспомогательных цепей и конфигурации модулей
- Документация по результатам испытаний

Интеллектуальная диагностика

Встроенные функции диагностики для обнаружения неисправностей в цепи нагрузки
Комплексная системная диагностика TIA

Простота интеграции процесса обогрева

Высокий уровень интеграции и экономия места в электрошкафу

Решение для термоформования с использованием 192 индивидуально управляемых нагревательных элементов

Экономия места в электрошкафу: 2,2 м²
Сокращение затрат на электропроводку вспомогательных цепей на 70%

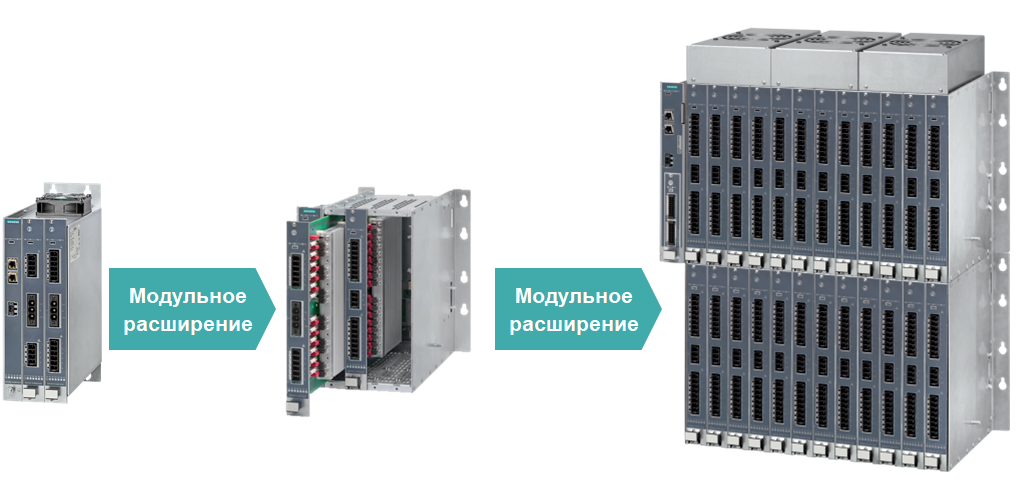

Обзор линейки оборудования SIPLUS HCS

SIPLUS HCS обзор технических характеристик

HCS3200 – компактные

Для работы с нагревательными элементами на 400 В

Основная область применения: выдув ПЭТ-тары со степенью защиты IP65

HCS3200 блок-схема нагревательных элементов400/480 В

HCS4200 – универсальные

Управление нагревательными элементами с напряжением: 45/70/110/230/277/400/480 ВОсновные области применения: термоформование, сварка пластмассы, сушка лакокрасочных покрытий

Технические параметры HCS4200 POM4220

Возможная конструкция HCS4200

SIPLUS HCS модули ввода-вывода

Внутренняя структура

HCS4200 блок диаграмма для 45 - 277 В нагревателей

HCS4200 блок диаграмма для 400/480 В нагревателей

HCS4200 блок диаграмма для 2-х пинового подключения

HCS4200 профиль мощности POM4220

POM4220 LowEnd

Пример использования профилей мощности:

16 нагревательных элементов по 550 Вт (230 В) каждый на POM.

Какова максимальная допустимая температура окружающей среды для использования SIPLUS HCS без вентилятора?

Общая мощность составляет 16 * 550 Вт = 8800 Вт

Из профиля мощности следует, что максимальная температура окружающей среды для работы без вентилятора для общей мощности 8800 Вт составляет около 31°C.

POM4220 Midrange / Midrange phase angle / Highend / Flexible

POM4220 Flexible

POM4220 Highend

POM4220 Highend – 2-х пиновым подключением

POM4220 Highend - экономичная схема

SIPLUS HCS4300 мощные модули

Для нагревательных элементов 400 В/480 В
Основные области применения: Выдув ПЭТ-тары, пищевая промышленность, производство легких конструкций

Технические параметрыSIPLUS HCS POM4320

SIPLUS HCS POM4320

SIPLUS HCS 4320 модули ввода-вывода

Архитектура

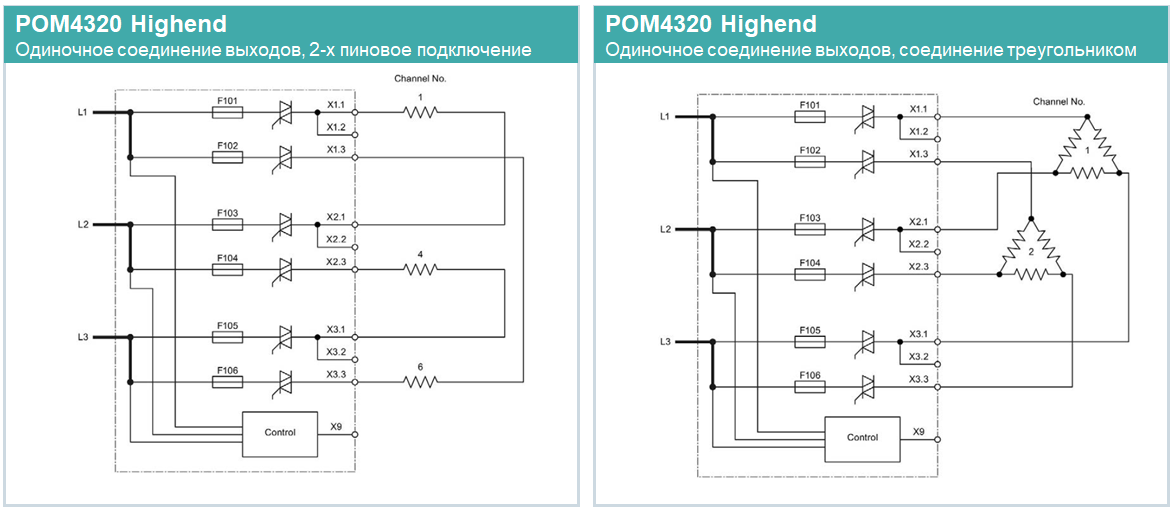

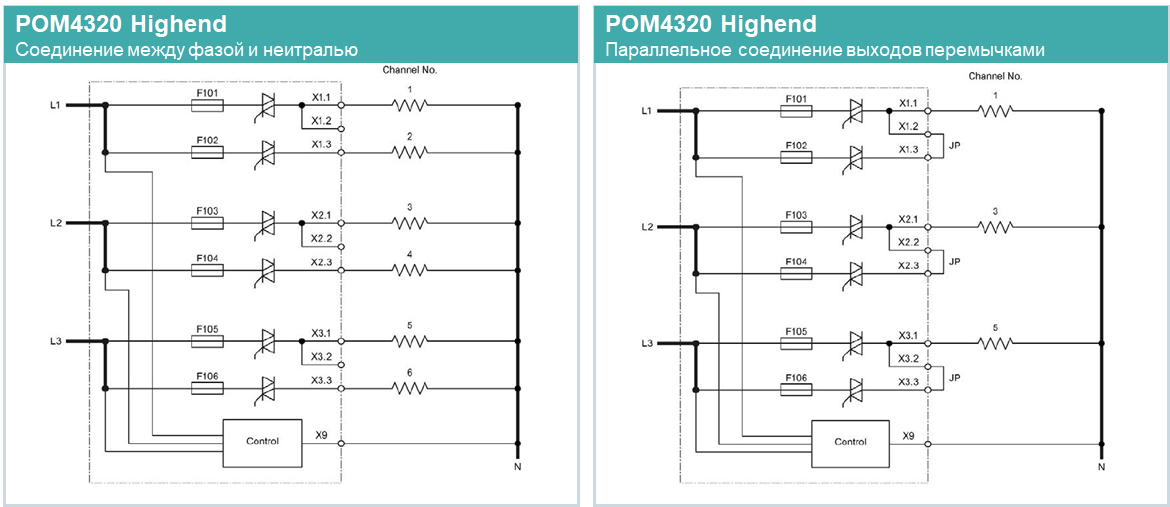

HCS4300 блок диаграмма для 400/480 В нагревателей

POM4300

Профиль мощности POM4320

SIPLUS HCS методы управления

Какие методы управления существуют?

HCS4200: однополупериодное управление, мягкий пуск и фазовая отсечка
HCS4300: однополупериодное управление, мягкий пуск
Можно свободно выбирать метод управления для каждого POM

Комбинация методов управления

Однополупериодное управление
Однополупериодное управление с мягким пуском 1, 2 или 3 (различная продолжительность пускового периода)
Фазовая отсечка
Фазовая отсечка с мягким пуском 1, 2 или 3

Встроенные функции (однополупериодное управление)

Установка заданного значения 0 - 100%: Каждый полупериод переключается индивидуально
Без электромагнитных помех благодаря переключающимся при переходе через ноль элементам
Ограничение пиков тока за счет активации выходов с задержкой по времени
Интеллектуальные таблицы управления обеспечивают равномерное распределение нагрузки на сеть и фазы
Отрицательные и положительные полупериоды используются равнозначно для каждой фазы:

Пример: HCS4300 – Выход 1 – 3 (фаза L1) при заданном значении 33%

SIPLUS HCS разработка сTIA Portal

TIA Portal + библиотека программ HCS

Инновационная среда для технических разработок для любых задач автоматизации
HCS в TIA Selection Tool в системах ввода/вывода
Обширная библиотека для простой интеграции процесса нагрева в автоматизацию

HCS с PRONETA

Обзор топологии PROFINET
Автоматически загружаемые и отображаемые топологии PROFINET
Тест I/O: проверка внутренних соединений и конфигурации модулей
Понятная регистрация результатов проверок

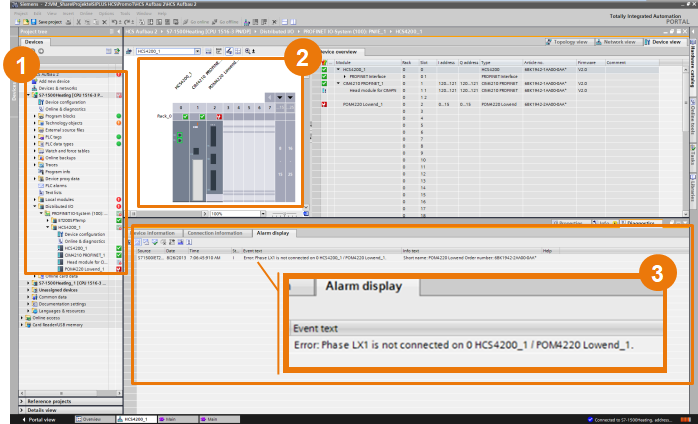

Пример применения: проектирование управления нагревом SIPLUS HCS4x00 в TIA Portal

Пример применения HCS для SIMATIC S7-1200 и S7-1500

Краткое описание:

SIPLUS HCS через контроллер SIMATIC: Управление HCS4200 или HCS4300 через S7-1500 или S7-1200 с библиотекой блоков LHcs4x00

Возможность простого управления SIPLUS HCS4200/4300 в качестве PROFINET I/O Device с помощью библиотеки блоков LHcs4x00 через контроллер SIMATIC.

Обширная библиотека HCS в TIA-Portal

Преимущества

Прямая интеграция SIPLUS HCS4x00 в существующий проект через библиотеку блоков
Удобное управление HCS4x00 через контрольную таблицу
Пример проекта со встроенной библиотекой для тестирования
Документация по блокам библиотеки, а также конфигурации управления нагревом SIPLUS HCS4x00, в STEP 7 Professional версии 13 SP1 (TIA Portal)
Код HTML для отображения информации о состоянии и диагностической информации через
Интернет-браузер (с библиотекой блоков версии 1 для CIM4x10 PROFINET версии 1)

Интеграция SIPLUS HCS

Библиотека HCS: Обзор

Библиотека HCS с5 блоками (основными):

LHcs4x00_Control:

Циклические данные и блоки данных
Простое объединение нескольких станций

Управляющий блок может записывать блоки данных для

Назначение массива – Тип массива:
Тип массива 1: ряд каналов.
Тип массива 2: специальный массив
Заданное значение массива (Setpoint): Результирующее зад.зн. = зад.зн. массива * зад.зн. канала/100
Диагностика

LHcs4x00_Diag82 и Diag86:
