Обзор блоков питания SITOP. Сердце автоматизации

Блоки питания обязательная часть в любых промышленных производствах и при автоматизации технологических процессов.

SITOP – выпускается более 25 лет и вбирает в себя все инноваций технологии вторичного питания.

Промышленные блоки питания для самых разных требований автоматизации

ТОП в надежности

• Сокращение времени простоев оборудования
• Отличное поведение при нагрузке
• Глобальная сертификация
• Дополнительные модули как защита от сбоев
• Резервируемые решения
• Обслуживание по всему миру

ТОП в эффективности

• Высокий КПД
• Низкие потери - даже при работе без нагрузки
• Возможность диагностики
• Компактная конструкция
• Оптимальная поддержка процесса проектирования, при помощи
  CAх данных и инструментария TIA Selection Tool.

ТОП в интегрируемости

• Проектирование в TIA Portal и SITOP Manager
• Визуализация в WinCC, библиотеке PCS 7 и SITOP Manager
• Связь через Ethernet / PROFINET и OPC UA для интеграции в приложения автоматизации

Разрабатывается и производится в Европе

Управление по продукту, продажи и маркетинг - Нюрнберг (Германия)

Разработка и производство:

Вена (Австрия)

Сибиу (Румыния)

Разработаны, чтобы снизить общую стоимость владения (Total Costs of Ownership)

• Цель состоит в том, чтобы снизить общие затраты для всего жизненного цикла продукта клиента
• Высокий ресурс для очень длительного срока службы
• Очень высокая надежность для сокращения простоев
• Очень удобная для обслуживания конструкция для максимально быстрой замены компонентов при неисправности
• Матричный код данных для удобной идентификации данных продукта путем сканирования с помощью приложения

Полная поддержка

• Портал поддержки промышленности Siemens (SIOS) как единая точка доступа (ссылка в конце статьи)
• Наличие множества вспомогательных документов для всех распространенных инженерных систем, таких как макросы EPLAN в 2 и 3D, макросы WSCAD и т. д.
• Дополнительные средства, такие как руководства, FAQ, материалы для форумов, примеры применения с готовым кодом и т. д.
• Бесплатная загрузка любых документов и форматов
• Удобная и наглядная форма подачи материала

Сертификация

Все продукты SITOP соответствуют стандартам, имеют маркировку CE и EAC, а также:

• CE и UL
• Сертификация ATEX (взрывозащита в соответствии с директивой 2014/34 / EU)
• Директива ЭМС (EMC 2014/30 / EU) по электромагнитной совместимости
• Морские сертификаты

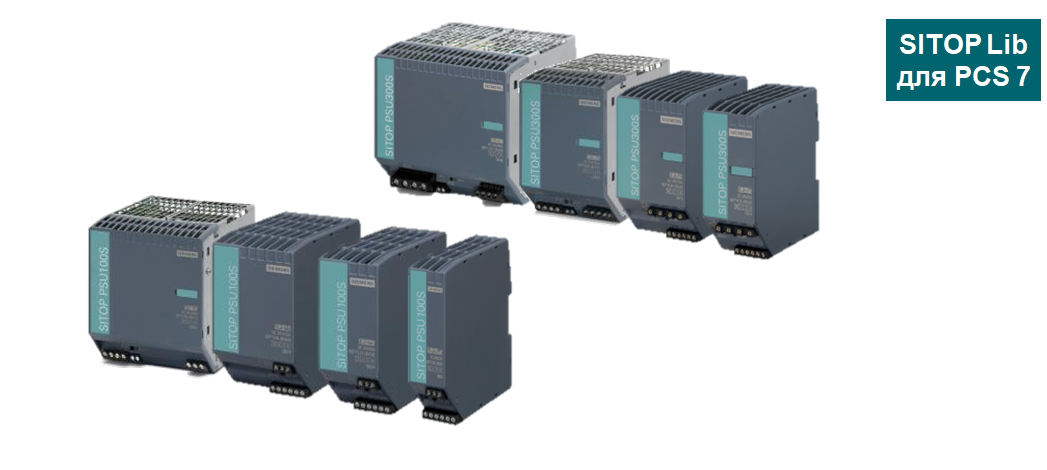

SITOP – линейка изделий

SITOP PSU8600 – Система питания сPROFINET и OPC UA

• Несколько индивидуально настраиваемых выходов с высоким КПД и чрезвычайно малыми размерами
• Интегрированная связь Ethernet / PROFINET и OPC UA для оптимальной интеграции в автоматизацию машины или установки
• Поддержка управления энергопотреблением путем записи значений энергетических параметров и выборочного переключения выходов
• Модульное расширение без дополнительных затрат на проводку для выборочного мониторинга выходов, а также для буферизации отказов питания
• Возможно расширение до DC UPS со свинцовыми или литиевыми аккумуляторными батареями
• Комплексный мониторинг и диагностика при работе для профилактического обслуживания
• Интеграция в TIA Portal -> экономия времени и средств при
  проектировании и эксплуатации

SITOP PSU8200 – технологический блок питания для решения специальных задач

• Технологические блоки питания 5 - 40 А для решения специальных задач
• Компактный и надёжный металлический корпус
• Тонкая конструкция для непосредственного параллельного монтажа без боковых зазоров
• Чрезвычайно высокий КПД до 94%
• 3 светодиода и сигнальный контакт для рабочего состояния
• Возможность расширения с помощью буферных модулей, модулей резервирования и распределения, а также модулей DC UPS для увеличения эксплуатационной готовности
• Удаленное включение / выключение позволяет экономить энергию за счет режима ожидания

SITOP PSU6200 – универсальный блок питания для широкого спектра задач

• Диагностический монитор: светодиодная индикация для DC O.K., нагрузки и времени работы
• Диагностический интерфейс для предоставления важных рабочих параметров (напр., тока, напряжения, перегрузки, температурного режима и т. п.)
• Высокий КПД до 95%
• Тонкая конструкция для непосредственного параллельного монтажа без боковых зазоров
• Пружинные клеммы
• Интегрированная линейка устройств для широкого спектра задач
• Постоянный ток до напряжения питания 15 В. Блок питания не отключается сразу же при перегрузке
• Надежный вход переменного тока, активная PFC для оптимальной защиты входной цепи
• Широкодиапазонный вход с поддержкой постоянного тока
• Надежный блок питания для универсального использования

SITOP smart – мощный стандартный блок питания

• Универсальное использование благодаря широкому диапазону входного напряжения с автоматическим переключением и большому пакету сертификатов с ЕАС, UL, GL, ATEX или IECEx
• Минимальные требования к пространству на DIN-рейке из-за тонкой конструкции и установки без боковых зазоров
• Интегрированный сигнальный контакт «Выходное напряжение O.K.» для надежного контроля 24 В
• Повышенная доступность 24 В за счет расширения с выборочным мониторингом выхода и буферизацией сбоев сети
• Дополнительный запас мощности для 24 В благодаря непрерывной выходной мощности в 120% до 45 ° C
• 150% дополнительной мощности в течение 5 с / мин для кратковременной эксплуатационной перегрузки

SITOP lite – недорогой базовый блок питания

• Широкодиапазонный вход переменного тока с ручным переключением; версия 20 A с автоматическим переключением и поддержкой постоянного тока
• Минимальная ширина установки без бокового зазора для соседних устройств
• Зеленый светодиод для «24 В OK»
• Возможность параллельного подключения для увеличения мощности
• Все важные функции по выгодной цене - без ущерба для качества или надежности

LOGO!Power – миниатюрный блок питания для распределительных щитов

• Минимальная ширина от 18 мм
• Высокая энергоэффективность: потери мощности <0,3 Вт в режиме ожидания, КПД до 90% во всем диапазоне нагрузок
• Для глобального использования, рабочая температура от -25 ° C до +70 ° C и международные сертификаты
• Надежная работа благодаря резерву мощности при запуске, а также стабилизированному току в случае перегрузки
• Монитор для измерения выходного тока в реальном времени
• Гибкие возможности для монтажа на стандартную DIN-рейку или на стену
• Линейка из 11 устройств с 5 В / 12 В / 15 В и 24 В постоянного тока до 100 Вт

SITOP преобразователь постоянного напряжения PSU3400 – стабильное питание, несмотря на колебания напряжения постоянного тока

• Интегрированное семейство продуктов DC / DC - стандартизированный дизайн
• Защита от обратной полярности на входе для предотвращения ошибок при монтаже
• Регулируемое выходное напряжение для компенсации падения напряжения
• Высокий КПД до 93%
• Диапазон температур окружающей среды от -25 до +70 °С
• Надежная светодиодная индикация рабочего состояния
• Релейный контакт без потенциала для дополнительной обработки рабочего состояния
• Возможность параллельного включения для увеличения мощности

SITOP compact – компактный блок питания для распределительных шкафов

• Компактный блок питания шириной от 22,5 до 52,5 мм
• В первую очередь для распределенных приложений или частой работы в режиме ожидания
• Может быть подключен практически ко всем однофазным сетям без переключения - даже на постоянное напряжение
• Высокий КПД во всем диапазоне нагрузок, а также минимальные потери без нагрузки
• Удобное подключение благодаря съемным вставным клеммам

SIMATIC Design – оптимальное питание для SIMATIC S7 и не только.

Обзор

Дизайн SIMATIC S7-300 и ET 200M, 1-ф., 24 В/2,5; 5; 10 A
Системные и нагрузочные блоки питания в тонком исполнении, двухпозиционный выключатель

Дизайн SIMATIC S7-1200, PM1207, 1-ф., 24 В/2,5 A
Компактный силовой модуль с двумя выходными клеммами DC 24 В

Дизайн SIMATIC S7-1500 и ET 200MP, 1-ф., 24 В/3 A; 8 A
Компактные силовые модули с 50% дополнительной мощностью, двухпозиционный выключатель

Дизайн SIMATIC ET 200SP, 1-ф., 24 В/5 A; 10 A
Компактный блок питания с 50% дополнительной мощностью, контроль тока, 3 вставных клеммы 24 В, двухпозиционный выключатель

Дизайн SIMATIC ET200pro, 3-ф., 24 В/8 A
Питание электроники/датчиков и стабилизированный блок питания со степенью защиты IP67

Сертификация

• Оригинальные блоки питания SIMATIC для каждой линейки PLC по дизайну и функциональности
• Прямая установка в системную стойку SIMATIC без бокового зазора к другим модулям
• Надежное питание напряжением 24 В постоянного тока не только систем SIMATIC, но и других компонентов
• Однофазные блоки питания с автоматическим переключением диапазонов 120В / 230В переменного тока

Специальные исполнения – специальные конструкции для особых задач и условий

Электропитание с полной защитой – с дополнительными модулями и DC UPS

Если блок питания выходит из строя

Резервируемая конфигурация электропитания с модулями резервирования SITOP

Защита от перегрузки или короткого замыканияв цепи 24 В

Селективная защита цепей 24 В с помощью модулей распределения SITOP

При исчезновении напряжения питания на входной стороне

Буферизация электропитания с помощью

буферного модуля SITOP (до нескольких секунд) для SITOP PSU8200, PSU6200 и smart

• SITOP DC UPS с конденсаторами (до нескольких минут)
• SITOP DC UPS с аккумуляторными батареями (до нескольких часов)

Модуль резервирования – SITOP RED1200 отказобезопасность при неполадках

• Питание не прерывается даже при отказе одного из источников питания
• Небольшая монтажная площадь благодаря компактному дизайну
• Развязка двух блоков питания до 10 А или 40 А
• Входное напряжение до 100 В постоянного тока, защита от обратного напряжения до 200 В постоянного тока
• Резервируемая конфигурация питания для напряжений постоянного тока от 12 до 48 В
• Защитный диод для последовательного подключения двух блоков питания и повышения напряжения до 96 В
• Пружинные клеммы

Модуль резервирования – SITOP PSE202U отказобезопасность при неполадках

• Питание не прерывается даже при отказе одного из блоков питания
• Небольшая монтажная площадь благодаря компактному дизайну
• Развязка двух блоков питания до 10 А или 40 А
• Непрерывный мониторинг блоков питания и сигнализации состояния
• Модуль резервирования 24 В / NEC Class 2 с ограничением на стороне выхода до 100 ВА

Модуль распределения – SITOP SEL1200/SEL1400Безопасность при перегрузке на стороне 24 В

• Мониторинг цепей нагрузки 24 В и безопасное отключение неисправных трактов при коротком замыкании или перегрузке
• SEL1200: характеристика отключения по стандартам PLC
• SEL1400: ограничивающая характеристика отключения для самых высоких требований к защите 24 В (например, PSE200U)
• Последовательное подключение выходов снижает нагрузку на блок питания и обеспечивает контролируемый запуск машины без непредсказуемых и случайных эффектов рассинхронизации
• Быстрое обнаружение неисправностей с помощью светодиодов на каждом выходе и диагностического интерфейса для групповой и поканальной диагностики с сигнализацией текущей информации для каждого выхода с шагом 1 А через последовательный интерфейс с использованием стандартного цифрового входа PLC
• Декодирование последовательных данных через свободные функциональные блоки в SIMATIC S7-1200 / 1500/300/400 сокращает время простоя
• Параллельное использование 2 выходов для увеличения мощности до 15 А
• Простой ввод в эксплуатацию (ручное включение / выключение с помощью кнопки сброса, 8 выходов на модуль, компактный дизайн, пружинные клеммы

Модуль распределения – SITOP PSE200UБезопасность при перегрузке на стороне 24 В

• Мониторинг цепей нагрузки 24 В и безопасное отключение неисправных трактов при коротком замыкании или перегрузке
• Повышение эксплуатационной готовность благодаря бесперебойной и однонаправленной подаче питания 24 В для оставшихся цепей нагрузки
• Последовательное подключение выходов снижает нагрузку на блок питания
• Точка замера напряжения для каждого выхода для простого измерения тока (1 В = 1 А)
• Быстрое обнаружение неисправностей с помощью светодиодов на каждом выходе и суммирующей или поканальной сигнализации
• Анализ поканальной сигнализации через функциональный блок в SIMATIC S7-1200 / 1500/300/400 или в SIMOTION CPU сокращает время простоя

Буферный модуль – Буферизация отключения сети на несколько секунд

• Буферизация кратковременных отключений сетевого питания в секундном диапазоне - около 80% случае исчезновения напряжения в сети в Германии продолжаются не более 100 мс
• Необслуживаемый накопитель энергии
• Простое подключение параллельно выходу блока питания SITOP PSU6200, smart или modular
• Возможно параллельное включение нескольких буферных модулей

DC UPS с конденсаторами – Буферизация отключения сети на несколько минут

• Буферизация в диапазоне до нескольких минут, в зависимости от тока нагрузки и конфигурации DC UPS (для UPS500S с 3 дополнительными модулями UPS501S)
• Не требующие обслуживания двухслойные конденсаторы
• Короткое время зарядки
• Длительный срок службы даже при высоких температурах окружающей среды
• Без "эффекта кипения" во время работы или в случае ошибки
• Простое подключение к PC с программным инструментарием (бесплатно) через интерфейс USB
• Безопасное завершение работы приложений и PC

DC UPS с аккумуляторными батареями –Буферизация отключения сети на несколько часов

• Буферизация электропитания вплоть до нескольких часов, в зависимости от текущей нагрузки
• Гибкая интеграция в автоматизацию через входы / выходы, интерфейс USB или Ethernet / PROFINET (2 порта), интеллектуальное управление батареями для оптимальной зарядки и мониторинга
• Удаленный мониторинг со встроенным веб-сервером
• Простая настройка и мониторинг с помощью SITOP Manager (бесплатное ПО для PC)
  - Безопасное завершение работы приложений на нескольких компьютерах
  - Встроенный сервер OPC UA для гибкой интеграции в широкий спектр систем автоматизации или систем оперативного управления и мониторинга
• Полная интеграция в TIA (STEP 7, TIA-Portal, SIMATIC PCS7) для экономии времени и средств
