Специальное web-приложение для проверки совместимости ПО и оборудования SIEMENS.

В прошлой статье мы ответили на вопрос, где взять документацию и программное обеспечение, узнать ответы на часто задаваемые вопросы и что такое SIOS (ссылка на статью в конце).

В этой статье рассмотрим ещё одну очень полезную часть SIOS, а именно web-приложение по проверке совместимости программного обеспечения и оборудования, выпускаемого SIEMENS, ссылка на web-приложение также в конце статьи.

Проверка совместимости очень простой процесс и делится всего на два шага.

Вид после входа в web-приложение

Шаг №1 Выбор версии продукта, который мы собираемся проверять на совместимость.

1. Selection of the main product version

В раскрывшемся дереве продуктов находим нужное ПО или оборудование для сравнение.

Для примера возьмём новую версию CPU1215C с версией FW4.4 и узнаем есть ли поддержка этого процессора в нашем TIA Portal V14.0

Выбираем в дереве продуктов наш процессор.

После выбора процессора открывается шаг №2

Шаг №2 выбор дополнительного продукта для сравнения совместимости.

2. Selection of additional product versions

После перехода на Шаг №2 можно заметить, что большинство строк в дереве продуктов стали серыми, это значит, что совместимость с этими продуктами и ПО либо отсутствует, либо нерелевантна.

Итак выбираем TIA Portal, а именно STEP 7 Professional (TIA Portal)

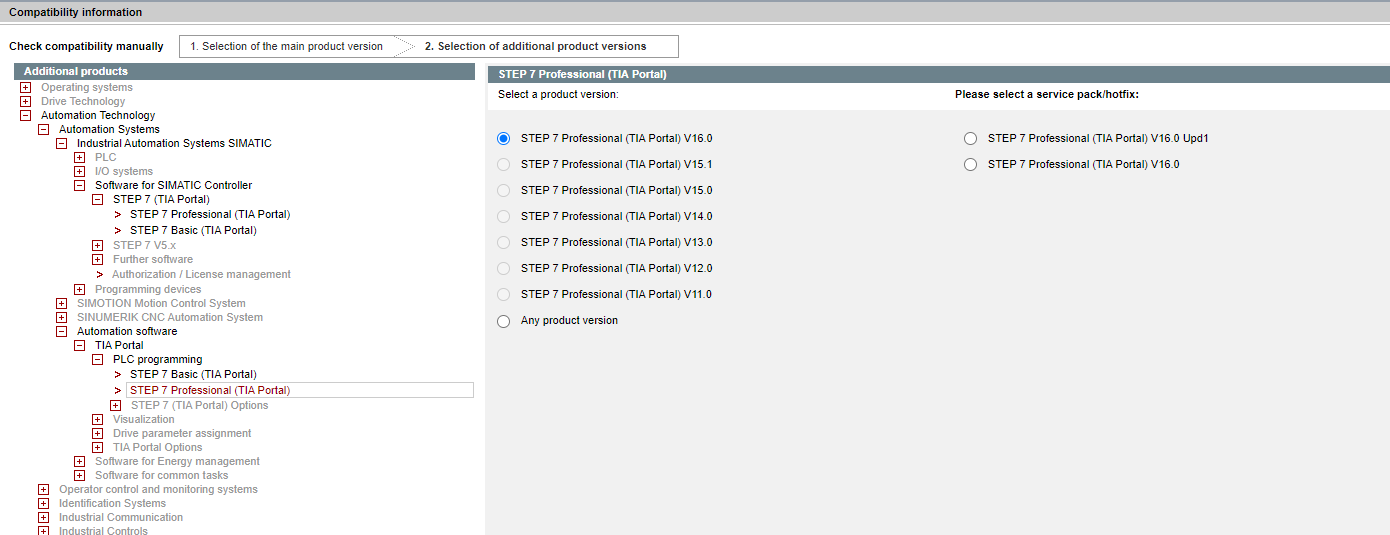

В открывшейся справа вкладке мы видим доступные версии STEP 7 Professional (TIA Portal)

Сразу можно обратить внимание, что выбрать STEP 7 Professional (TIA Portal) только одной версии V16.0.

Собственно это уже ответ на наш вопрос, о совместимости имеющегося у нас TIA Portal V14.0 с CPU1215 с версией FW4.4.

С CPU1215 с версией FW4.4 совместим только TIA Portal V16.0

Продолжим пример и выбираем STEP 7 Professional (TIA Portal) V16.0

Правее открывается ещё одна вкладка с версиями уже STEP 7 Professional (TIA Portal) V16.0

Выбираем STEP 7 Professional (TIA Portal) V16.0, что финализирует наш процесс выбора

В правом нижнем углу появляется кнопочка с надписью "Show compatibility". Почему именно там появляется сказать не могу, но она именно там. Кликаем на эту кнопку и получаем таблицу совместимости.

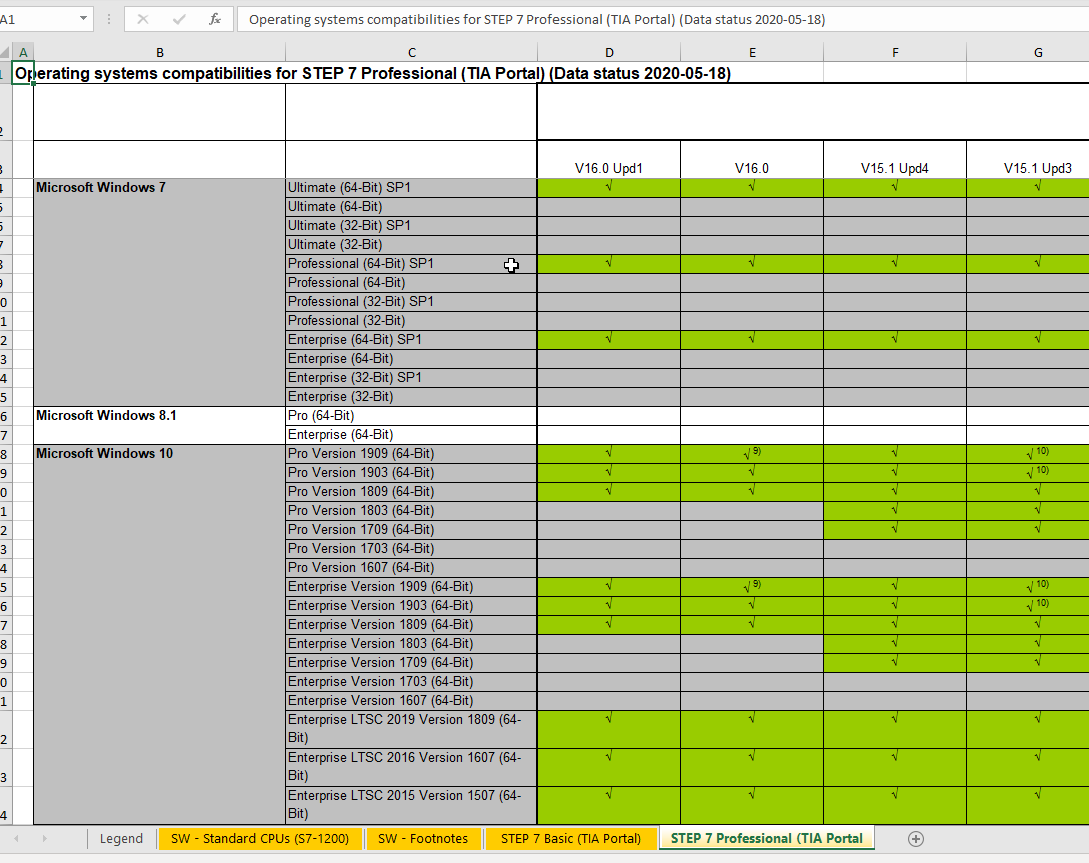

В результате получаем полную таблицу совместимости CPU1215C и TIA Portal, что немаловажно, с учетом версий Windows на которые может быть установлен TIA Portal. И все это возможно без СМС и регистрации :)

Ну почти всё можно без регистрации, обычно в левом нижней части экрана есть возможность скачать весь список совместимости, в данном случае, по CPU S7-1200. Входим в аккаунт SIOS и скачиваем полную таблицу совместимости.

Так выглядит окно скачивания до входа в аккаунт
