SIMATIC IOT2050 Интеллектуальный шлюз для промышленных IoT решений.

Растущая взаимосвязь и передача данных между автоматизацией и IT требуют программируемых шлюзовых платформ

Мотивации разработчиков:

Увеличение объема данных
Сбор и мониторинг данных с уровня автоматизации

Рост производительности
Интеллектуальная предварительная обработка данных в полевых условиях

Использование открытых стандартов
Программирование на языках высокого уровня и поддержка стандартных интерфейсов

Объединение автоматизации и IT
Использование различных технологий и протоколов

Решения на базе Edge/Cloud

• Анализ на базе облачных технологий требует передачи данных из и на
  полевой уровень
• Анализ на базе граничных вычислений означает соразмерную нагрузку на CPU
• Дооснащение существующих установок для подключения к облаку

Растущее влияние IT

Потребность в функциях дистанционного мониторинга и анализа

IOT2050 – Сбор данных, предварительная обработка и передача

Объединение IT и автоматизации

• Безопасная коммуникация между ERP системами и производством
• Индивидуальные потребности заказчика могут передаваться на производство и обрабатываться на месте (напр., единичное производство)

Техническое обслуживание и ремонт

• Сбор и анализ данных производственных линий, мониторинга состояния и износа для определения наилучших интервалов ТО
• Оптимизация времени простоя оборудования

Оптимизированная система оперативного управления

• Уведомление в случае снижения запасов расходных материалов ниже минимального уровня
• Автоматическая сигнализация в системе оперативного управления для исключения простоев производства

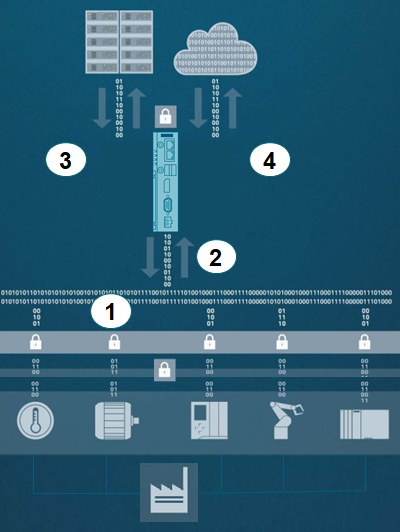

Интеллектуальный шлюз для соединения между полевым и IT-уровнем/облаком

1. Сбор и накопление значимых производственных данных из нескольких источников.
   Гибкое подключение к датчикам/исполнительным устройствам через последовательные интерфейсы, Ethernet или платы расширения Arduino. Коммуникация с контроллерами, приводами и двигателями, например, через PROFINET или OPC UA
2. Преобразование протоколов / программируемая клиентом обработка.
   Накопление данных, преобразование различных протоколов коммуникации и предварительная обработка, программирование на высокоуровневых языках, например, Java, C++
3. Безопасная передача в подключенные IT-системы предприятия или в облачные приложения.
   Передача преобразованных данных в IT-системы / облачные решения, напр., с помощью OPC UA, MQTT
4. Мониторинг, анализ и оптимизация производства.
   Анализ с использованием облачных технологий для обнаружения потенциалов оптимизации

SIMATIC IOT2050 расширяет линейку устройств автоматизации. Встраивание поддержки IoT для уже существующих концепций автоматизации.

• Соединение друг с другом различных источников и коммуникационных сетей
• Предварительная обработка/сбор данных с помощью SIMATIC IOT2050 и их передача в сеть предприятия или напрямую в облачные приложения
• Экономичная модернизация без вмешательства в существующую систему автоматизации

SIMATIC IOT2050 Решение задач и проблем промышленного Интернета вещей

• Мини-ПК на базе ARM Cortex A53 (Texas Instruments ARM SoC, 64 бит, до 4 ядер и до 2ГБ RAM ) для шлюзовых приложений в промышленных внутренняя память eMMc и Micro-SD карта .
• Надежность
• Разработан для работы в режиме 24/7
• Масштабируемость
• С платами расширения Arduino или картами miniPCI Express
• Доступ к внутренним интерфейсам/слоту карты microSD
• Возможность программирования на высокоуровневых языках с установленным дополнительным ПО для сценариев IOT (напр., node js, облачные протоколы...)
• Несколько IDE / компиляторов доступно для LINUX
• SIMATIC Industrial OS (Linux на базе Debian)

Внешние интерфейсы

• 2x Ethernet интерфейс 100/1000 Мбит
• 2x USB 2.0
• Display Port
• COM интерфейсы (RS232/422/485)
• Подключение питания
• Кнопка пользователя (свободно программируемая)
• 4 светодиодных индикатора (2x свободно программируемые)
• Кнопка СБРОС (RESET)
• Паз для антенны
• Крышка ARDUINO интерфейса
• Крышка корпуса
• Слот для карты microSD
• Слот для SIM карты

Внутренние интерфейсы - поддержка расширений

1. Mini PCI Express
2. Arduino Shield

Технические данные

Использование преимуществ открытого кода - Введение в Node-RED

Node-RED - это инструмент для соединения аппаратных устройств, API и онлайн-сервисов новыми и интересными способами

Может быть запущен на Мини-ПК (IOT2000, Raspberry Pi) или на базе облачных технологий (веб-сервисы Amazon, Microsoft Azure)

Обработка через веб-браузер на основе node.js

Node-REDвключен в базовый образ IOT2000

Доступные узлы

• MQTT
• Twitter
• Modbus
• GPIO
• OPC UA
• S7
• IBM Watson IOT
• Microsoft Azure
• IOT2000
• …
