Обзор SIMATIC ET 200SP. Универсальная системы ввода-вывода
SIMATIC ET 200SP
Общие сведения
- Универсальная система ввода-вывода со степенью защиты IP20
- Применение в системах автоматизации циклических и непрерывных процессов во всех секторах промышленного производства и переработки материалов
- Компактная конструкция, высокая плотность упаковки каналов в сигнальных модулях
- Наличие головных модулей для подключения к сетям PROFINET IO и/или PROFIBUS DP
- Поддержка функций поштучной или массовой “горячей” замены модулей
- Поддержка функций обновления встроенного программного обеспечения для всех модулей
- Полная поддержка в TIA Portal
- Интеграция станций ET 200SP в проекты STEP 7 от V5.5 и выше с использованием GSD файлов
Состав оборудования
- Центральные процессоры для обработки информации на уровне открытого/ периферийного контроллера ET 200SP
- Интерфейсные модули для подключения станций ET 200SP к сетям PROFINET IO или PROFIBUS DP и поддержки обмена данными с ведущими сетевыми устройствами
- Коммуникационные процессоры/ модули для ET 200SP
- Сигнальные модули ввода-вывода дискретных или аналоговых сигналов для систем ET 200SP
- Технологические и силовые модули для систем ET 200SP
- Базовые блоки для установки электронных модулей системы ET 200SP
- Сетевые адаптеры для подключения центральных процессоров/ интерфейсных модулей к сети PROFINET
Исполнения оборудования
Стандартное исполнение SIMATIC ET 200SP
- Стандартные промышленные условия эксплуатации
- Диапазон рабочих температур от 0 до +60 °C
- Относительная влажность до 95% без появления конденсата
- Монтаж в шкафы управления внутренней установки
SIPLUS Extreme ET 200SP
- Тяжелые промышленные условия эксплуатации
- Диапазон рабочих температур от -40 до +70 °C
- Относительная влажность до 100%, допускается появление конденсата и льда на печатных платах и электронных компонентах
- Воздействие химически, биологически и механически активных веществ
- Монтаж в шкафы управления внутренней или наружной установки
Важно!
- Одинаковое функциональное назначение однотипных модулей SIMATIC и SIPLUS Extreme
- Одинаковый набор электрических и временных параметров модулей SIMATIC и SIPLUS Extreme
- Одинаковые установочные размеры, способы монтажа и схемы подключения внешних цепей модулей SIMATIC и SIPLUS Extreme
Классы модулей
- Модули класса BA(Basic) относительно простые и недорогие модули без поддержки диагностических функций
- Модули класса ST (Standard) с поддержкой диагностических функций на уровне модуля или группы каналов и возможностью изменения параметров настройки во время работы
- Модули класса HS(High Speed) с малыми временами фильтрации входных сигналов, вводом и выводом импульсных сигналов в дискретных модулях, а также короткими временами преобразования в аналоговых модулях
- Модули класса HF (High Feature) с поддержкой диагностических функций на уровне отдельных каналов и возможностью изменения параметров настройки во время работы
Конструкция
Конструкция станции SIMATIC ET 200SP
- Монтаж на стандартную 35 мм профильную шину DIN
- Установка/ удаление модулей без использования инструмента
- Подключение проводников с жесткими жилами/ наконечниками без использования инструмента
- Подключение внешних цепей без установки электронных и силовых модулей
Быстрый и простой монтаж станции
- Кабельная проводка без инструмента благодаря пружинным (Push-in) клеммам
- Зажим для экрана для аналоговых сигналов
- Монтаж станции без использования инструмента
Оптимизированное посадочное место
- Ширина меньше приблизительно на 50 % по сравнению с другими модулями распределенного ввода-вывода
- Базовые модули оставляют достаточно места для нормированных радиусов изгиба даже в компактных электрошкафах
Safety Integrated
- Отказобезопасная коммуникация
- SIL 3 с модулями Safety DI / DQ
- SIL 2 со Standard AQ/ DQ через безопасное групповое отключение
Максимальная гибкость
- Оперативное управление конфигурацией оборудования
- Простое расширение благодаря конфигурации с пропусками
- Быстрая горячая замена нескольких модулей
Конструктивные элементы
Группы потенциалов
- Снижение затрат на монтаж цепей питания датчиков и исполнительных устройств за счет формирования групп потенциалов
- Светлый базовый блок в начале, темные базовые блоки в продолжении группы потенциалов
Ограничения
- До 64 модулей на станцию/ контроллер ET 200SP
- До 1024 дискретных, до 256 аналоговых каналов ввода-вывода на станцию/ контроллер ET 200SP
- Длина системы не более 1 м
Внешний вид модуля
Цветовая маркировка модулей

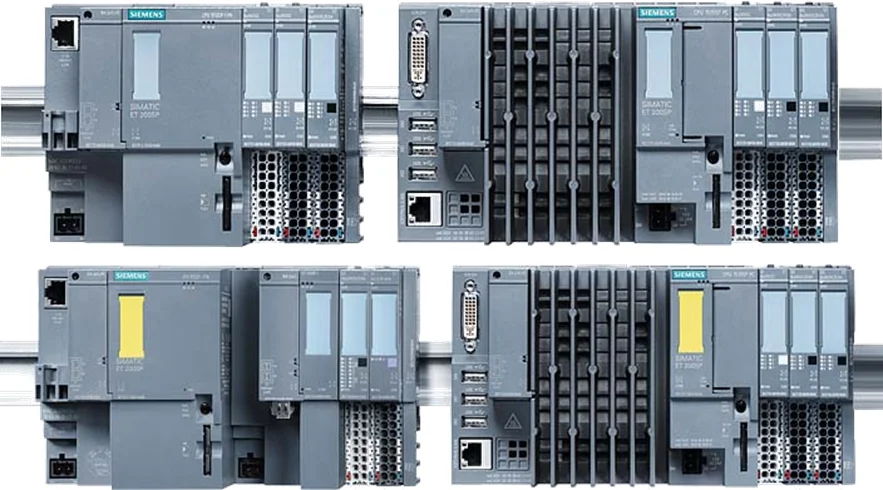

Контроллеры на базе SIMATIC ET 200SP
Позиционирование контроллеров SIMATIC ET 200SP
Краткая характеристика
- Полная программная совместимость с контроллерами SIMATIC S7-1500
- Наличие открытых контроллеров на компьютерной платформе CPU 1515SP PC(2) с программным контроллером CPU 1505S (F/T/TF)
- Наличие периферийных контроллеров с аппаратными CPU
- Предварительная обработка информации на уровне периферийного/ открытого контроллера
- Использование ET 200SPв режиме автономного контроллера, контроллера PROFINET IO или интеллектуального прибора ввода-вывода PROFINET IO, а также ведущего устройства PROFIBUS DP
- Конфигурирование, программирование, выполнение пуско-наладочных работ, диагностика и обслуживание с помощью STEP 7 Professional (TIA Portal)
SIMATIC ET 200SP Distributed Controller
SIMATIC ET 200SP Open Controller
Адресное пространство 32 кбайт, до 64 модулей ET 200SP на контроллер
- Высокая производительность для контроллеров своего класса. Минимальные времена реакции на внешние события, скорость обмена данными через внутреннюю шину 100 Мбит/с
- Рабочая память, физически разделенная на область памяти программ и область памяти данных. Параллельный доступ к обеим областям рабочей памяти
- Загрузочная память в виде карты памяти SIMATIC Memory Card или CFast
- Встроенная поддержка системной диагностики, технологических функций, защиты доступа и защиты данных
- PROFINET в качестве основного системного и коммуникационного интерфейса. Встроенный веб-сервер с поддержкой стандартных и пользовательских веб-страниц.
- Опциональная установка программного обеспечения OPC UA, SIMATIC Energy Suite RT и SIMATIC ProDiag
Аппаратные CPU SIMATIC ET 200SP, разработанные на базе CPU S7-1500
CPU 1510SP-1 PN и CPU 1512SP-1 PN
- Построение систем управления стандартного назначения
- До 64 электронных и силовых модулей ET 200SP на контроллер
- Интерфейс PROFINET RT/IRT: 1xRJ45 + сетевой адаптер
- Проектирование с помощью STEP 7 Professional (TIA Portal)
CPU 1510SP F-1 PNи CPU 1512SP F-1 PN
- Поддержка всех функций и свойств CPU 1510SP-1 PN и CPU 1512SP-1 PN
- Построение систем противоаварийной защиты и отказобезопасных систем, отвечающих требованиям уровней безопасности до SIL3 по IEC 61508 и уровней производительности до Ple по EN ISO 13849-1
- Поддержка профиля PROFIsafe в сетях PROFINET IOи PROFIBUS DP
- Разработка F-секции программы с использованием дополнительного программного обеспечения STEP 7 Safety Advanced
SIMATIC Memory Card (SMC) для аппаратных CPU SIMATIC ET 200SP
Предварительно отформатированная (FAT32) SD карта емкостью 4, 12, 24, 256 Мбайт, 2 или 32 Гбайт, используемая:
- в качестве загрузочной памяти контроллера или - транспортируемого носителя данных;
- для архивирования данных и сохранения рецептур, сохранения резервных копий/ восстановления данных, сохранения/ воспроизведения результатов трассировки сохранения веб-страниц пользователя;
- для защиты программных блоков от несанкционированного копирования и тиражирования
- для обновления встроенного программного обеспечения модулей контроллера
- для необслуживаемого сохранения данных при перебоях в питании контроллера
Важно! Форматирование SMC утилитами Windows приводит к потере ее работоспособности в контроллере!!!
Промышленный компьютер CPU 1515SP PC
Промышленный компьютер CPU 1515SP PC2
- Работа под управлением операционной системы Windows 10 Enterprise LTSB 2016
- Микропроцессор Intel Quad 1.6 ГГц, оперативная память 8 Гбайт
- Встроенный интерфейс Industrial Ethernet, 1x RJ45, 1000 Мбит/с
- Поддержка всех функций и свойств CPU 1510SP-1 PN и CPU 1512SP-1 PN
- Встроенный интерфейс PROFINET RT/IRTс 2-канальным коммутатором и подключением к сети через съемный сетевой адаптер
- Два порта USB 2.0 и два порта USB 3.0
- Встроенный интерфейс DPPдля подключения монитора
- Слот для установки карты памяти CFast, слот для установки карты памяти SD/MMC
- Реализация функций управления с помощью программных контроллеров CPU 1505SP (F/T/TF)
- Предварительно установленная операционная система и заказанное программное обеспечение на CFast карте емкостью 30 Гбайт
Программные контроллеры CPU 1505SP (F/T/TF) для промышленных компьютеров CPU 1515SP PC2
- Приложение Windows для реализации функций S7-1500 совместимого контроллера
- Параллельная работа с другими приложениями Windows
- Функционирование в реальном масштабе времени независимо от операционной системы
- Проектирование в среде STEP 7 Professional (TIA Portal)
- Расширение программ STEP 7 кодами на языках C/C++ с помощью пакета SIMATIC ODK 1500S или SIMATIC Target 1500S для Simulink
- Наличие модификаций для стандартных систем автоматизации, систем противоаварийной защиты и отказобезопасных систем, а также для решения технологических задач
Программные контроллеры CPU 1505S (F) для промышленных компьютеров CPU 1515SP PC(2)
- Использование SIEMENS Hypervisor для разделения ресурсов и обеспечения независимого функционирования операционной системы и контроллера.
- Функционирование в реальном масштабе времени независимо от операционной системы
- Поддержка внутреннего обмена данными между контроллером и приложениями Windows
- Обслуживание систем распределенного ввода-вывода на основе сетей PROFINET IO и/или PROFIBUS DP через интерфейсы контроллера
- Использование контроллером собственных областей памяти, недоступных операционной системе
Станции SIMATIC ET 200SP
Интерфейсные модули для станций SIMATIC ET 200SP с PROFINET
IM 155-6 PN BA
Адресное пространство 32 байта, до 12 модулей ET 200SP на станцию
IM 155-6 PN ST
Адресное пространство 512байт, до 32 модулей ET 200SP на станцию
IM 155-6 PN HS
Адресное пространство 968 байт, до 30 модулей ET 200SP на станцию.
IM 155-6 PN HF
Адресное пространство 1430 байт, до 64 модулей ET 200SP на станцию
IM155-6 MF HF
Доступ из 6 контролеров, максимум 2 на каждый протокол
Сетевые адаптеры для подключения к сети PROFINET IO
- Длина электрического кабеля IE TP FC 2x2 не более 100 м
- Длина оптического POF кабеля не более 50 м, PCFкабеля не более
100 м, PCF-Gl кабеля не более 300 м - Длина стеклянного оптического мультимодового кабеля 50/125 или 62.5/125 мкм не более 3000 м
Пример системы автоматизации на базе SIMATIC ET 200SP
Сигнальные модули
- Модули ввода и вывода цифровых и аналоговых сигналов для систем SIMATIC ET 200SP
- Установка на базовые блоки с поддержкой функций механического кодирования
- Подключение внешних цепей без наличия электронных модулей на базовых блоках
- Установка и удаление электронных модулей без использования инструмента
- Использование элементов заземления экранов соединительных кабелей на уровне отдельных модулей
Модули цифровых входов EM 131
Типы модулей
- DI 8x 24 VDC BA/ ST/ HS/ HF
- DI 8x 24 VAC/ 48 VUC BA
- DI 8x VDC SRC BA
- DI 8x NAMUR HF
- DI 16x 24 VDC BA/ ST
- DI 4x 120…230 VAC ST
Функциональность
- Настраиваемое время фильтрации входных сигналов
- Фиксация импульсных входных сигналов, формирование аппаратных прерываний по фронтам импульсных сигналов (зависит от типа модуля)
- Ввод сигналов с запасом по частоте дискретизации (модули класса HS)
- Счет импульсных сигналов, следующих с частотой до 10 кГц (модули класса HS)
- Мониторинг коротких замыканий во внешних цепях (модули класса HF соответствующих типов)
- Мониторинг обрывов во внешних цепях (модули класса HFсоответствующих типов)
- Поддержка функций MSI (Module Shared Inputs), изохронного режима, протокола PROFIenergy (модули класса HF)
- Реконфигурирование во время работы (зависит от типа модуля)
- Обновление встроенного программного обеспечения
Модули цифровых выходов EM 132
Типы модулей
- DQ 4x 24 VDC/ 2 A ST/ HS/ HF
- DQ 4x 24…230 VAC/ 2 A ST/ HF
- DQ 8x 24 VDC/ 0.5 A BA/ ST/ HS/ HF
- DQ 16x 24 VDC/ 0.5 A BA/ ST
- RQ 4x 120 VDC/ 230 VAC/ 5 A NO ST/ NO MA ST
- RQ 4x 24 VUC/ 2 A CO ST
Функциональность
- Настраиваемая реакция на остановку центрального процессора
- Работа в потенциальных группах безопасного отключения уровня SIL2 (зависит от типа модуля)
- Вывод сигналов с запасом по частоте дискретизации (модули класса HS)
- ШИМ с частотой следования сигналов до 5 кГц (модули класса HS)
- Мониторинг коротких замыканий во внешних цепях (модули класса HF соответствующих типов)
- Мониторинг обрывов во внешних цепях (модули класса HFсоответствующих типов)
- Мониторинг напряжения питания нагрузки (модули класса HFсоответствующих типов)
- Поддержка функций MSQ (Module Shared Quits), изохронного режима, протокола PROFIenergy (зависит от типа модуля)
- Реконфигурирование во время работы (зависит от типа модуля)
- Обновление встроенного программного обеспечения
Модули аналоговых входов EM 134
Типы модулей
- AI 2x U ST
- AI 2x I 2-/4-wire ST
- AI 2x U/I 2-/4-wire HS/ HF
- AI 2x SG 4-/6-wire HS
- AI 4x U/I 2-wire ST
- AI 4x I 2-/4-wire ST
- AI 4x I 2-wire HART HF
- AI 4x RTD/TC 2-/3-/4-wire HF
- AI 8x U BA
- AI 8x I 2-/4-wire BA
- AI 8x RTD/TC 2-wire HF
Функциональность
- Настраиваемый режим сглаживания входных сигналов (зависит от типа модуля)
- Ввод сигналов с запасом по частоте дискретизации (модули класса HS)
- Мониторинг напряжения питания, коротких замыканий и обрывов во внешних цепях (модули класса HF соответствующих типов)
- Мониторинг выхода измеряемого параметра за допустимые пределы с контролем до 4 пороговых значений (зависит от типа модуля)
- Поддержка функций MSI (Module Shared Inputs), изохронного режима, протокола PROFIenergy (зависит от типа модуля).
- Реконфигурирование во время работы (зависит от типа модуля)
- Калибровка во время работы (зависит от типа модуля)
- Обновление встроенного программного обеспечения
Модули аналоговых выходов EM 135
Типы модулей
- AQ 2x U ST
- AQ 2x I ST
- AQ 2x U/I HS/ HF
- AQ 4x U/I ST
Функциональность
- Вывод сигналов с запасом по частоте дискретизации (модули класса HS)
- Мониторинг коротких замыканий во внешних цепях (модули класса HF соответствующих типов)
- Мониторинг обрывов во внешних цепях (модули класса HFсоответствующих типов)
- Мониторинг напряжения питания исполнительных устройств (модули класса HFсоответствующих типов)
- Мониторинг выхода параметра за допустимые пределы с контролем до 4 пороговых значений (зависит от типа модуля)
- Поддержка функций MSQ (Module Shared Quits), изохронного режима, протокола PROFIenergy (зависит от типа модуля)
- Реконфигурирование во время работы (зависит от типа модуля)
- Обновление встроенного программного обеспечения
Модули AI EnergyMeter 400 VAC ST/ 480 VAC ST / 480 VAC HF
Функциональность
- Модули измерения параметров электроэнергии в 1- и 3-фазных сетях переменного тока
- Измерение напряжений, токов, фазовых сдвигов, мощности, энергии и частоты переменного тока
- Технический учет потребляемой энергии
- Разрешение 24 бита, точность измерений ±0.5 %
- Циклические или асинхронные измерения, время цикла 50 мс
- Поддержка множества измерительных схем с использованием или без использования трансформаторов напряжения
- Обязательное использование трансформаторов тока
Модули AI EnergyMeter 480 VAC/CT HF и 480 VAC/RC HF
Модули с расширенным набором поддерживаемых функций:
- Измерение токов:
- с помощью трансформаторов тока в модуле 480 VAC/CT HF;
- с помощью катушек Роговского в модуле 480 VAC/RC HF - Поддержка режимов измерения и анализа работы сети переменного тока через IT сеть. Переключение между режимами без потери измеряемых параметров
- Анализ:
- с 1 по 40 гармоники тока и напряжения;
- падения напряжения;
- перенапряжений и перегрузок по току;
- несимметрии токов и напряжений и т.д. - Присвоение отметок времени минимальным/ максимальным значениям параметров
- Измерение тока в нейтральном проводе
- Питание 24 VDC через внутреннюю шину контроллера/ станции
Модули EM 136 для систем противоаварийной защиты и обеспечения отказобезопасности
F-PM-E 24VDC/8A PPM ST
- 2 цифровых входа SIL3/ категория 4/ PLe
- 1 цифровой выход SIL3/ категория 4/ Pleс одновременной коммутацией шин P и M или двойной коммутацией шины P питания нагрузки
- 2 выхода питания датчиков
- Диагностика коротких замыканий в цепях подключения датчиков и нагрузки
- Диагностика исчезновения напряжения питания датчиков и нагрузки
F-AI 4x I 0(4)…20mA 2-/4-wire HF
- 4 изолированных аналоговых входа SIL3/ категория 4/ PLe
- Разрешение 16 бит
- Защита от коротких замыканий в цепях подключения датчиков
- Настраиваемый набор диагностических функций
- Поддержка профиля “RIOforFA Safety” в системах с F-CPU S7-1200/ S7-1500
F-DI 8x 24VDC HF
- 8 цифровых входов SIL3/ категория 4/ Ple
- 8 выходов питания датчиков
- 1- или 2-канальное подключение датчиков с обработкой сигналов по принципу 1оо1 или 1оо2
- Настраиваемое время фильтрации входных сигналов
- Диагностика коротких замыканий и обрывов в цепях подключения датчиков
- Диагностика исчезновения питания датчиков
F-DQ 4x 24VDC/2A PM HF
- 4 цифровых выхода SIL3/ категория 4/ PLe
- Одновременная коммутация шин питания нагрузки P и M
- Диагностика коротких замыканий в цепях подключения нагрузки
- Диагностика исчезновения напряжения питания нагрузки

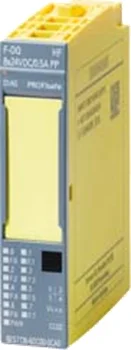

F-DQ 8x 24VDC/0.5A PP HF
- 8 выходов SIL3/ категория 4/ PLe
- Двойная коммутация шины питания нагрузки P
- Диагностика коротких замыканий в цепях подключения нагрузки
- Диагностика исчезновения напряжения питания нагрузки
- Поддержка профиля “RIOforFA Safety” в системах с F-CPU S7-1200/ S7-1500

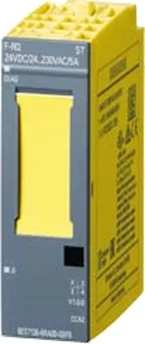

F-RQ 1x 24VDC/24…230VAC/5A
- 1 релейный выход SIL3/ категория 4/ Ple с двумя замыкающими контактами реле
- Одновременная коммутация шин питания нагрузки P и M
Технологические модули
TM Count 1x 24 V ST
- Интерфейс подключения 24 В импульсного датчика
- 3 DI + 2 DQ
- Встроенный 32-разрядный счетчик
- Измерение частоты следования импульсов (0.04 Гц … 800 кГц), периода следования импульсов (1.25 мс… 25 с), частоты вращения
- Конфигурируемые аппаратные прерывания
- Настраиваемая фильтрация входных сигналов
- Поддержка изохронного режима
TM Posinput 1 ST
- Интерфейс подключения SSI, импульсного или инкрементального датчика RS422/ TTL
- 2 DI + 2 DQ
- Встроенный 32-разрядный счетчик.
- Измерение частоты следования импульсов (0.004 Гц … 4 МГц), периода следования импульсов (0.25 мс… 25 с), частоты вращения
- Конфигурируемые аппаратные прерывания
- Настраиваемая фильтрация входных сигналов
- Поддержка изохронного режима
TM Pulse 2x 24 V
- 2-канальный модуль формирования импульсных выходных сигналов
- Частота следования выходных сигналов до 10 кГц при токе 2 А и до 100 кГц при токе 0.1 А
- Встроенная защита выходов от коммутационных перенапряжений
- Формирование заданного количества импульсов, непрерывное генерирование импульсов, ШИМ
- Поддержка изохронного режима
TM Timer DIDQ 10x 24 V ST
- 4 потенциальных, импульсных или счетных входа с настраиваемым временем фильтрации входных сигналов
- Три 32-разрядных счетчика, до 50 кГц.
- 6 потенциальных или импульсных выходов, до 100 кГц, ШИМ
- Ввод и вывод сигналов с запасом по частоте дискретизации
- Присвоение отметок времени входным и выходным сигналам с разрешение в 1 мкс
- Поддержка изохронного режима
SIWAREX TM WP321 ST
- Измерение веса статических грузов с точностью до 0.05 %
- Выполнение измерений с частотой до 100 Гц
- Мониторинг граничных значений измеряемых величин
- Автоматическая тарировка без использования эталонных грузов
- Настройка параметров с помощью пакета SIWATOOL 7
- Установка в Ex зонах 2 с подключением весовых ячеек в Ex зоне 1
TM ECC 2x PWM ST
- Управление зарядом аккумуляторов электрических транспортных средств на зарядных станциях.
- 2 выходных канала управления зарядом аккумуляторов в режиме 3 по IEC 61851
- Проверка состояния транспортного средства (готовность к заряду, заряд, заряд с вентиляцией, состояние кабеля и т.д.
- Проверка наличия подключенного кабеля
- Формирование зарядного тока требуемой величины
ТМ StepDrive (Phytron GmbH)
Технологический модуль для непосредственного управления одним шаговым двигателем.
- Абсолютное положение
- Относительное положение
- Реферирование по достижению референтной позиции
- Бесконечные оси: по скорости/частоте
- Выбор величины обратной связи
- Особенно удобно использование TM StepDrive вместе с TO управления перемещениями.
- Биполярное управления 2-фазовыми шаговыми двигателями 4-, (6-) или 8 проводные (в системе с 4 проводами)
- Пиковый фазный ток 5А
- Напряжение питания от 24В до 48В DC
- Точность 1/256 микрошага, физическая разрешение: прибл. 51 200 позиций/оборот (0.007 °/шаг).
- Максимальная скорость : 250 000 шагов/с
- 2 цифровых входа для концевых/кулачковых/ нулевых переключателей
- Диагностические светодиоды
- Контроль короткого замыкания, защита от перегрузки
- Текущая адаптация к более высоким тактовым частотам
- Усиление крутящего момента во время ускорения или торможения
- Настраиваемая реакция на остановку CPU
Коммуникационные модули ET 200SP
Коммуникационные модули и ПО для контроллеров ET 200SP:
- CP 1542SP-1 для подключения к Industrial Ethernet
- CP 1542SP-1 IRC для интеграции в системы телеуправления
- CP 1543SP-1 для защищенного обмена данными через Industrial Ethernet
- CM DP для подключения к PROFIBUS DP
- Библиотеки SIPLUS RIC для интеграции ET 200SP в системы телеуправления
Коммуникационные модули для контроллеров и станций ET 200SP:
- CM PtP для обмена данными через RS 232/ RS 422/ RS 485
- CM AS-I Master ST для подключения к AS-Interface
- CM AS-I Safety ST для подключения к AS-Interface
- CM IO-Link ST для подключения к IO-Link
- CM CAN для подключения к сетям CAN, CANopen
Коммуникационные модули SIMATIC NET для IWLAN:
- Модули Ethernet клиентов SCALANCE W721-1 RJ45 и W722-1 RJ45
- Модуль точки доступа SCALANCE W761-1 RJ45
Модули IWLAN серии SCALANCE W700
SCALANCE W721-1, RJ45
- Модуль Ethernet клиента
- Один радио интерфейс IEEE 802.11 a/b/g/h/n
- Диапазоны частот 2.4/ 5 ГГц, скорость обмена данными через IWLAN до 150 Мбит/с
- 1x RJ45, 100 Мбит/с. Подключение до 8 сетевых станций
SCALANCE W722-1, RJ45
- Модуль iPCFEthernet клиента
- Один радио интерфейс IEEE 802.11 a/b/g/h/n
- Диапазоны частот 2.4/ 5 ГГц, скорость обмена данными через IWLAN до 150 Мбит/с
- 1x RJ45, 100 Мбит/с. Подключение до 8 сетевых станций
SCALANCE W761-1, RJ45
- Точка доступа IWLAN
- Один радио интерфейс IEEE 802.11 a/b/g/h/n
- Диапазоны частот 2.4/ 5 ГГц, скорость обмена данными через IWLAN до 150 Мбит/с
- 1x RJ45, 100 Мбит/с
Коммуникационный модуль CM DP для периферийных/ открытых контроллеров SIMATIC ET 200SP
- Модуль ведущего или ведомого устройства PROFIBUS DPдля периферийных и открытых контроллеров ET 200SP
- Подключение до 125 ведомых устройств PROFIBUS DP при работе в режиме ведущего сетевого устройства
- Обмен данными со скоростью до 12 Мбит/с, подключение к сети через 9-полюсное гнездо соединителя D-типа (RS 485)
- Поддержка функций идентификации и обслуживания, диагностика сети, синхронизация времени через сеть
- Не более одного модуля CM DP на контроллер
- Установка на 35 мм профильную шину DIN без использования базового блока следом за центральным процессором
- Конфигурирование с помощью STEP 7 Professional от V13 Update 3и выше
- Поддержка функций обновления встроенного программного обеспечения
До 2 коммуникационных процессоров на периферийный контроллер ET 200SP
CM PtP
- Встроенные последовательные интерфейсы RS 232/ RS 422/ RS 485.
- Скорость обмена данными до 115.2 кбит/с.
- Поддерживаемые протоколы:
- свободно программируемый порт (ASCII),
- 3964 (R),
- USSс подключением до 16 приводов и поддержкой на уровне системы команд CPU,
- ведущее устройство Modbus RTU с подключением до 32 ведомых устройств через RS 485 или не более одного ведомого устройства через RS 232,
- ведомого устройства Modbus RTU. - Конфигурирование с помощью STEP 7 (TIA Portal) от V12 или с помощью STEP 7 от V5.5 с использованием GSD файла
CM 4 x IO-Link ST
- Четыре канала последовательного обмена данными с поддержкой функций ведущее устройство IO-Link V3.
- Поддержка скоростей обмена данными COM1 (4.8 кбит/с), COM2 (38.4 кбит/с) и COM3 (230.4 кбит/с).
- 3-проводное подключение датчиков или исполнительных устройств IO-Link.
- Подключение стандартных датчиков и исполнительных устройств без использования сети IO-Link.
- Настраиваемый набор диагностических функций на уровне каждого порта IO-Link.
- Конфигурирование с помощью пакета PCT (Port Configuration Tool) от V3.0 и выше.
- Поддержка протокола PROFIenergy.
CM CAN
- CAN интерфейс соответствует ISO 11898-2 (High Speed CAN)
- Поддерживаются CAN и CANopen протоколы.
- Модуль поддерживает следующие режимы:
– CANopen manager
– CANopen slave
– CAN transparent - Модуль поддерживает оба формата стандартный CAN 2.0A и расширенный CAN 2.0B
- Спецификация CiA - CiA 301 и CiA 302
- Интерфейс соответствует CiA 303-1
- Модуль поддерживает до 60 узлов в сети CAN в режиме CANopen manager
- Поддерживаются скорости передачи данных 10, 20, 50, 125, 250, 500, 800 и 1000 Кбод
- Максимальная поддерживаемая длина кабеля сети CAN до 1000 м
- Есть диагностические светодиоды
CM AS-I Master ST
- Ведущее устройство AS-Interface V3.0
- Подключение до 62 ведомых устройств AS-Interface, поддерживающих до 992 каналов ввода-вывода
- Поддержка дискретных и аналоговых ведомых устройств AS-Interface
- Использование 32 байт в адресном пространстве интерфейсного модуля/ центрального процессора ET 200SP
- Конфигурирование ведущего и ведомых устройств AS-Interface передачей параметров настройки
- Конфигурирование с помощью STEP 7 (TIA Portal) от V12 или с помощью STEP 7 от V5.5 с использованием GSD файла
CM AS-I Safety ST
- Шлюзовой модуль для обмена данными между сетями PROFIsafe и ASIsafe.
- Работа под управлением модуля CM AS-I Master STили другого ведущего устройства AS-Interface V3.0.
- Мониторинг состояний до 31 ведомого устройства ввода дискретных сигналов ASIsafe.
- Мониторинг состояний до 16 ведомых устройств вывода дискретных сигналов ASIsafe.
- Настройка:
- обработки входных сигналов по принципу 1оо1 или 1оо2,
- задержки распространения входного сигнала для каждого канала,
- допустимого времени рассогласования сигналов при обработке по принципу 1оо2,
- последовательности мониторинга каждого канала.
Базовые блоки для электронных модулей
1-o местный базовый блок
- Механическая основа для установки электронного модуля и терминальной коробки
- Монтаж на стандартную 35 мм профильную шину DIN
- Формирование внутренней шины, вспомогательной шины AUX и потенциальных групп контроллера/ станции ET 200SP
- Светлые базовые блоки для начала, темные базовые блоки для продолжения потенциальных групп
- Ширина 15 (BU15)или 20 (BU20) мм
- Наличие встроенных элементов температурной компенсации в базовых блоках типа A1 для установки аналоговых электронных модулей
- Опциональная установка на базовый блок элемента заземления экрана соединительного кабеля
2-ух местный базовый блок Тип A0
6ES7193-6BP60-0DA0
6ES7193-6BP60-0BA0
- Цена на 10% ниже чем соответствующая пара одноместных блоков.
- Все ET 200SP модули, которые устанавливаются на одноместные базовые блоки А0, могут быть установлены на новые 2-ух местные базовые блоки.
- 2-ух местные базовые блоки совместимы с аналогичной парой одноместных. Только блок клемм не может отсоединяться от базового блока.
- 2-ух местные базовые блоки можно применять в любой комбинации с одноместными. Правила комбинирования блоков одинаковы для 2-ух и одно местных базовых блоков.
- Элемент крепления экрана также может быть использован с 2-ух местными базовыми блоками.
- При необходимости можно заменить 2-ух местные базовые блоки на одноместные. Можно, но не нужно. Блок клемм не отстёгивается (ну вот так получилось) и придётся отсоединять провода и по новой подключать в одноместный базовый блок.
Силовые модули ET 200SP
- Реверсивные и нереверсивные гибридные пускатели для управления работой 1- и 3-фазных двигателей
- Возможность управления активной и ламповой нагрузкой
- Наличие модификаций для стандартных применений, а также для систем противоаварийной защиты и обеспечения отказобезопасности
- Установка на базовые блоки BU30-MSx
- Формирование потенциальных групп с общей внутренней 3-фазной шиной питания с током нагрузки до 32 А при температуре до 50 °C
- Управление работой пускателей и их диагностика через внутреннюю шину ET 200SP
- Использование смешанного состава электронных и силовых модулей в одной системе ET 200SP
Типоразмеры силовых модулей
Поддерживаемые функции
- Системные функции:
- поддержка функций идентификации и обслуживания,
- обновление встроенного программного обеспечения,
- изменение параметров настройки во время работы,
- поддержка протокола PROFIenergy. - Защита двигателя от перегрузки, перегрева, блокировки
- Настройка реакции на остановку центрального процессора
- Настройка реакции на остановку двигателя из-за срабатывания защиты, исчезновения напряжения питания или достижения рабочим органом крайних положений
- Мониторинг значений остаточного тока, а также выхода тока нагрузки за верхний/ нижний заданный предел для формирования предупредительных сообщений
- Журналы регистрации ошибок в работе аппаратуры, всех случаев срабатывания защит, появления предупредительных сообщений и реакции на них
Базовые блоки BU30-MSx
Блоки питания для ET 200SP
- 1-фазные блоки питания с входным напряжением 120/230 В переменного тока и автоматической настройкой на уровень входного напряжения
- Стабилизированное выходное напряжение 24 В постоянного тока, номинальный ток нагрузки 5 или 10 А
- Регулируемый уровень выходного напряжения для компенсации потерь напряжения в линии питания
- 150%-я перегрузка по току в течение 5 с каждую минуту
- Защита от коротких замыканий в цепи питания нагрузки
- Низкий уровень потерь мощности и малое выделение тепла
- Диапазон рабочих температур от -30 до +70 °C
- Корпуса формата модулей ET 200SP
- Мониторинг и анализ значений потребляемого тока с использованием модулей ввода аналоговых сигналов ET 200SP
Аксессуары для ET 200SP
- Этикетки для маркировки внешних цепей модулей ET 200SP
- Этикетки для маркировки базовых блоков и модулей ET 200SP
- Пластиковые накладки для цветовой маркировки эквипотенциальных групп контактов терминальных коробок
- Элементы заземления экранов соединительных кабелей
- Защитные крышки для свободных базовых блоков
Библиотека SIPLUS RIC S7 для ET 200SP
- Библиотека программных блоков для центральных процессоров, позволяющая использовать контроллер ET 200SP в качестве удаленного терминального блока (RTU) системы телеуправления
- Поддержка телекоммуникационных протоколов IEC 60870-5-101/-103/-104, одновременное использование до двух протоколов на уровне одного контроллера
- Поддержка обмена данными по протоколу IEC 60870-5-104 через встроенный интерфейс PROFINET центрального процессора и глобальные сети TCP/IP (проводные и беспроводные сети Ethernet, интернет на базе DSL и GPRS/ UMTS)
- Поддержка обмена данными по протоколам IEC 60870-5-101/-103 через коммуникационный модуль CM PtP и классические глобальные сети (выделенные электрические и оптические линии, беспроводные сети общего пользования)
- До 2000 информационных точек на один удаленный терминальный блок
- Поставка на SMC с лицензией, привязанной к номеру карты памяти
Расширение ET 200SP модулями ET 200AL (IP67)
Базовый блок BU-Send и сетевой адаптер BA-Send 1xFCдля расширения станции/ периферийного контроллера ET 200SPмодулями ET 200AL
Подключение до 16 модулей ET 200AL к станции (исключая станции с IM 155-6 PN BA)/ периферийному контроллеру ET 200SP
Компоненты пневмоавтоматики
- Клапанные острова серии AirLINE SP типа 8647 компании BurkertFluid Control Systems для ET 200 SP
- Высокая степень безопасности, обеспечиваемая использованием обратных клапанов и пневматических модулей подачи с контролем давления
- Подробная системная диагностика с текстовыми сообщениями и локальным отображением результатов на встроенных дисплеях
- Быстрая и простая замена клапанов во время работы
- Быстрая установка, быстрое конфигурирование пневматических соединений
- Заказ в Bukert Fluid Control Systems
