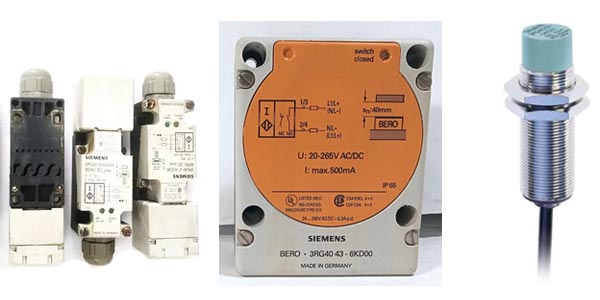

Бесконтактные индуктивные датчики Siemens 3RG40

Обзор

BERO 3RG40 — это базовая и самая массовая серия промышленных индуктивных датчиков положения (бесконтактных путевых выключателей) от Siemens. Устройства предназначены для бесконтактной фиксации конечных или промежуточных положений любых движущихся металлических объектов на автоматизированных линиях и станках. Датчики серии 3RG40 работают на основе изменения параметров собственного электромагнитного поля при приближении металла, что исключает механический износ и гарантирует долгий срок службы.

Особенности и преимущества серии

• Максимальное разнообразие исполнений: линейка включает устройства в классических резьбовых металлических цилиндрах (калибры М8, М12, М18, М30) и плоских прямоугольных пластиковых корпусах (форм-факторы К80, G80 и др.).
• Универсальность электрических параметров: в каталоге представлены модели с транзисторными выходами PNP/NPN (постоянный ток DC 10-30 В), а также уникальные двухпроводные модификации с универсальным питанием AC/DC 20-265 В для прямого подключения в сеть.
• Высокая стойкость к внешним факторам: благодаря полной заливке внутренней электроники компаундом, датчики обладают степенью защиты IP67, устойчивы к вибрациям, промышленным маслам, СОЖ и работают в широком температурном диапазоне.
• Гибкость подключения: модификации со стационарным литым кабелем (2 или 5 метров) для монолитного монтажа или с быстрыми круглыми разъемами М8/М12 для оперативного обслуживания.

Область применения:

• Контроль положения исполнительных механизмов, кареток и узлов металлорежущих, деревообрабатывающих и ткацких станков.
• Фиксация прохождения деталей и подсчет продукции на конвейерных и фасовочно-упаковочных линиях.
• Системы автоматизации складских комплексов, лифтового хозяйства и подъемно-транспортного оборудования.

Техническая документация

• BERO-3RG16.pdf
  размер: 113.66 Кб, страниц: 4
• BERO-3RG4.pdf
  размер: 229.36 Кб, страниц: 4
• BERO-Sonar.pdf
  размер: 1.94 Мб, страниц: 20
• OPTO-BERO-3RG7.pdf
  размер: 530.89 Кб, страниц: 30

Информация для заказа датчиков Siemens 3RG40

• 3RG4011-0AB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...65V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP67
• 3RG4011-0JB00ИНДУКТИВНЫЙ ДАТЧИК M8, DC 15...34V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP67
• 3RG4011-3AB00Индуктивный датчик M8, Sn=1 mm, NO, 10...65 VDC, pnp, 200 mA, невыступающий, 3-х проводный, легированная сталь, разъем М12
• 3RG4011-3AG05БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP67
• 3RG4011-7AF00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, IP67
• 3RG4011-7AG33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, КОРОТКИЙ, IP67
• 3RG4012-0AG01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67
• 3RG4012-0KA00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, AC/DC 20...265V/320V SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67
• 3RG4012-0KB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, AC/DC 20...265V/320V SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67
• 3RG4012-3AB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...65V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67
• 3RG4012-3AF33Индуктивный датчик
• 3RG4012-3AG01БЕСКОНТАКТНЫЙИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67
• 3RG40123AG33Индуктивный датчик Siemens DC 10...34V, SN=2ММ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67
• 3RG4013-0AB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...65V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67
• 3RG4013-0AG01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67
• 3RG4013-3AB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...65V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67
• 3RG4013-3AF01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67
• 3RG4013-3AG01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67
• 3RG4013-3AG33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO
• 3RG4013-3CD00Датчик
• 3RG4013-3KB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, AC/DC 20...265V/320V SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 300MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67
• 3RG4014-0AB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...65V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67
• 3RG4014-0AF30БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K
• 3RG4014-0AG01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67
• 3RG4014-0AG30БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K
• 3RG4014-3JB00Датчик индуктивный
• 3RG4022-0AG01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67
• 3RG4022-3AB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...65V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67
• 3RG4022-3AG01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67
• 3RG4022-3JB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67
• 3RG4023-0JB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67
• 3RG4023-3AG01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67
• 3RG4024-0AA00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...65V, SN=15ММ, ВЫСТУПАЮЩИЙ, НЗ, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67
• 3RG4024-0JB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=15ММ, ВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67
• 3RG4031-6AG01ДАТЧИК ИНДУКТИВНЫЙ
• 3RG4031-6JB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, DC 15...34V, SN=15ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 25MA, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, НАСТРАИВАЕТСЯ В 5 НАПРАВЛЕНИЯХ, С КЛЕМНЫМ ОТСЕКОМ, IP65
• 3RG4031-6KD00Датчик NCB15+U1+U
• 3RG4041-6KD00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, AC/DC 20...265V/320V, SN=20ММ, ВЫСТУПАЮЩИЙ, НАСТРАИВАЕМЫЙ НО/НЗ, 300MA, 2-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, НАСТРАИВАЕТСЯ В 5 НАПРАВЛЕНИЯХ, С КЛЕМНЫМ ОТСЕКОМ, IP65
