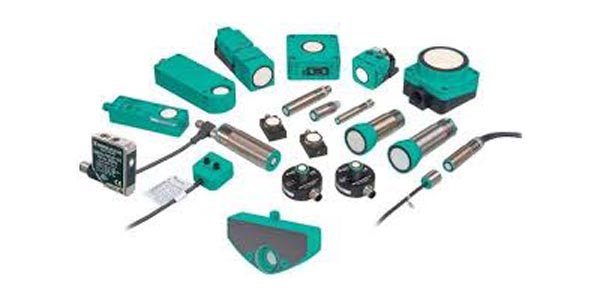

Бесконтактные ультразвуковые датчики Siemens 3RG60/3RG61

Обзор

Промышленные ультразвуковые датчики расстояния серий BERO Compact Range M30 (3RG60 и 3RG61) от Siemens. В отличие от стандартных индуктивных выключателей, эти приборы работают по принципу эхолокации (излучение звуковой волны высокой частоты) и способны бесконтактно фиксировать положение или измерять точную дистанцию до объектов из любых материалов: жидкостей, прозрачного пластика, цветных металлов, сыпучих смесей, стекла, древесины и резины.

Особенности серии

Серия 3RG60 (Compact Range II) — Классический стандарт: проверенные временем надежные аппараты, диапазон измерений и рабочие точки которых настраиваются механическим путем — с помощью регулировочного потенциометра (винта) на торцевой панели под защитной крышкой.
Серия 3RG61 (Compact Range III) — Цифровая интеллектуальная серия: продвинутые микропроцессорные приборы с возможностью электронного обучения «под кнопку» (функция Teach-In) и детального параметрирования через ПК (ПО SONPROG). Поддерживают программную настройку ширины звукового конуса и подавление ложных эхо-сигналов.
Встроенная температурная компенсация (для 3RG61): приборы автоматически корректируют результаты измерений в зависимости от температуры воздуха в цеху, исключая погрешности, вызванные изменением скорости звука при нагреве оборудования.

Основные преимущества

Внушительная дальность действия: за счет увеличенного размера излучающей мембраны в прочном металлическом корпусе диаметром 30 мм, датчики способны стабильно контролировать дистанцию на расстоянии до 1, 3 или 6 метров (в зависимости от модификации).
Стойкость к оптическим помехам: ультразвуковой принцип работы гарантирует безупречную точность измерений в условиях, где бессильны оптические лазерные датчики — при сильной запыленности, густом паре, тумане, яркой внешней засветке или при контроле абсолютно прозрачных объектов (вода, стекло, пленка).
Широкий выбор выходных сигналов: в наличии модификации с дискретными выходами PNP/NPN (режим переключателя уровня или путевого упора) и высокоточными аналоговыми выходами (0...10 В / 4...20 мА) для непрерывного измерения расстояния.

Область применения

Непрерывный высокоточный контроль уровня заполнения силосов, резервуаров и бункеров жидкими, вязкими или сыпучими промышленными материалами.
Измерение диаметра рулонов бумаги, стальной ленты, полимерной пленки или текстиля на размоточно-намоточных станках.
Определение наличия, подсчет количества и контроль геометрии крупногабаритных объектов на конвейерах, сортировочных рампах и паллетайзерах.
Защита транспортных систем, автоматических ворот и роботизированных тележек (AGV) от столкновений в зонах перемещения.
