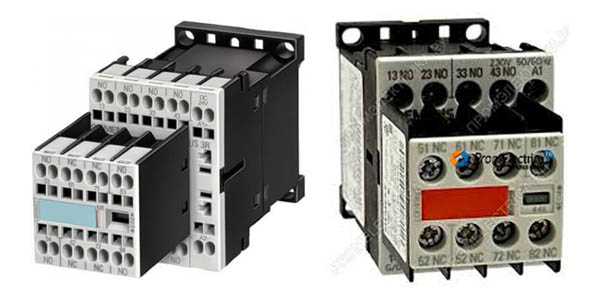

Вспомогательные контакторы Siemens 3RH12

Обзор

Вспомогательные контакторы (промежуточные реле) серии SIRIUS 3RH12 от компании Siemens предназначены для замыкания и размыкания вспомогательных цепей управления, сигнализации, блокировки и защиты. Контакторы серии 3RH12 поставляются со встроенными несъемными (несменяемыми) блоками дополнительных контактов, обеспечивая высокую надежность и готовность к монтажу в системах промышленной автоматизации различной сложности.

Основные группы устройств серии SIRIUS 3RH12

Контакторы со стандартной комбинацией 4НО + 4НЗ (3RH1244): универсальные реле с четырьмя замыкающими и четырьмя размыкающими встроенными контактами для симметричного распределения логических сигналов в цепях управления.
Контакторы с асимметричными контактами (3RH1253 / 3RH1262 / 3RH1271): специализированные модификации с различным соотношением нормально открытых и нормально закрытых контактов (5НО + 3НЗ, 6НО + 2НЗ, 7НО + 1НЗ) под конкретные требования схемы автоматики.
Исполнения по типу управляющего напряжения: модели с катушками для работы в сетях переменного тока AC (коды AD00, AF00, AP00 для напряжений 24 В, 110 В, 230 В) и постоянного тока DC (коды BB40, BM40 для напряжений 24 В, 220 В).

Преимущества использования

Повышенная надежность за счет несъемного блока: жестко интегрированный на заводе блок дополнительных контактов исключает риски механического люфта или случайного отсоединения при сильной вибрации оборудования.
Высокая коммутационная способность: контакты приборов оптимизированы для надежного переключения даже сверхмалых токов и напряжений (электронных сигналов), обеспечивая долговечную связь с контроллерами SIMATIC.
Максимальная компактность: размещение 8 надежных контактов в одном малогабаритном корпусе позволяет существенно сэкономить монтажное пространство на DIN-рейке или панели распределительного щита.

Область применения

Размножение и передача сигналов от управляющих контроллеров (ПЛК) к исполнительным силовым контакторам и автоматам защиты.
Построение схем релейной логики, блокировок безопасности, цепей аварийной сигнализации и световой индикации на производстве.
Комплектация щитов автоматизации (ЩУ, ЩА, ГРЩ) в машиностроении, станкостроении, системах вентиляции и на объектах энергетики.
