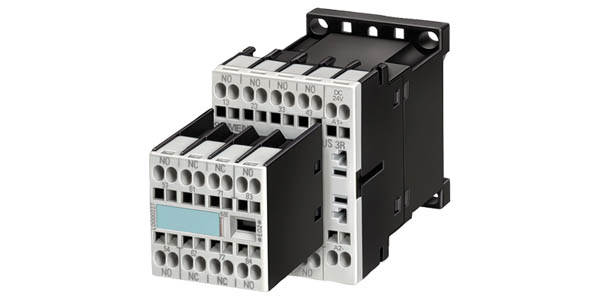

Вспомогательные контакторы Siemens 3RH13

Обзор

Вспомогательные контакторы (промежуточные реле) серии SIRIUS 3RH13 от компании Siemens разработаны для коммутации слаботочных цепей управления, блокировки, сигнализации и размножения сигналов в промышленных электроустановках. Ключевая особенность контакторов серии 3RH13 заключается в том, что они поставляются в сборе со встроенным фиксированным блоком дополнительных контактов и жестко ориентированы на применение в специализированных схемах релейной автоматики повышенной надежности.

Основные группы устройств серии SIRIUS 3RH13

Контакторы с симметричной структурой контактов (3RH1344): комплектные 8-полюсные реле с фиксированной конфигурацией 4НО + 4НЗ (4 замыкающих и 4 размыкающих контакта) для параллельного распределения логических сигналов.
Контакторы со смещенным соотношением контактов (3RH1353 / 3RH1362 / 3RH1371): модификации с увеличенным количеством замыкающих контактов (например, 5НО + 3НЗ, 6НО + 2НЗ, 7НО + 1НЗ) под нестандартные конфигурации управляющих логических цепей.
Исполнения по типу зажимов и катушек управления: приборы со стандартными винтовыми клеммами (Screw Terminals) и быстросъемными пружинными зажимами (Spring-loaded / Screw-less), доступные в версиях с управляющими катушками переменного тока AC (от 24 В до 400 В) и постоянного тока DC.

Преимущества использования

Повышенная вибростойкость и монолитность: несъемное (заводское) исполнение фронтальной контактной надстройки исключает риски ее случайного отсоединения или ухудшения электрического контакта в условиях сильных эксплуатационных вибраций.
Безупречная коммутация малых токов: конструкция контактов оптимизирована для уверенного переключения сигналов низкого уровня (от 17 В / 1 мА), что обеспечивает корректное взаимодействие с дискретными входами программируемых логических контроллеров (ПЛК).
Комплексная экономия пространства: интеграция восьми независимых и износостойких коммутационных каналов в компактном габарите корпуса типоразмера S00 минимизирует площадь, занимаемую оборудованием на монтажной панели.

Область применения

Гальваническая развязка, усиление и размножение выходных управляющих сигналов ПЛК перед подачей на мощные силовые пускатели.
Реализация сложных логических взаимосвязей, схем взаимной блокировки, цепей аварийного отключения и защитной автоматики электродвигателей.
Сборка распределительных щитов автоматики, станций управления технологическими процессами, вентиляционным и насосным оборудованием.
