Вспомогательные контакторы Siemens 3RH14

Обзор

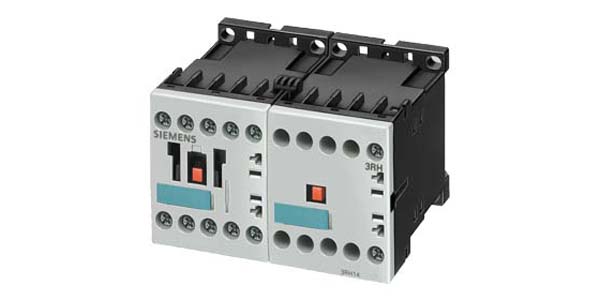

Вспомогательные контакторы серии SIRIUS 3RH14 от компании Siemens со встроенной механической блокировки катушки (механической защелки / Latching блок). Приборы выполнены в ультракомпактном корпусе типоразмера S00 и предназначены для надежной коммутации слаботочных цепей управления, где требуется жесткое сохранение текущего коммутационного состояния контактов даже при полном исчезновении напряжения питания.

Основные группы устройств серии SIRIUS 3RH14

Контакторы со сбалансированной структурой 2НО + 2НЗ (3RH1422): реле с двумя замыкающими и двумя размыкающими контактами, оснащенные блоком фиксации положения для симметричных схем релейной логики.
Контакторы с асимметричной структурой 3НО + 1НЗ (3RH1431): модификации с тремя нормально открытыми контактами, оптимизированные для систем, требующих большего числа сигналов замыкания цепей при блокировке.
Контакторы с максимальным числом замыкателей 4НО (3RH1440): устройства с четырьмя замыкающими контактами (включая специализированные исполнения на DC 250V), ориентированные на одновременную передачу множественных сигналов пуска и готовности.

Преимущества использования

Встроенная механическая защелка (Latching Unit): после подачи кратковременного импульса на катушку механизм физически блокирует контакты в замкнутом состоянии. Они не разомкнутся при просадках напряжения или полном обесточивании сети, что критически важно для ответственных алгоритмов автоматизации.
Энергосбережение и защита от перегрева: поскольку контакты удерживаются механически, на катушку управления не нужно подавать непрерывное напряжение питания, что полностью исключает ее нагрев и снижает общее энергопотребление щита.
Безупречная коммутация малых токов: контакты приборов оптимизированы для надежной передачи сигналов низкого уровня, гарантируя стабильную связь с контроллерами автоматизации SIMATIC S7 без риска окисления.

Область применения

Схемы аварийной памяти, системы противоаварийной защиты (ПАЗ) и критические цепи взаимной блокировки оборудования.
Системы управления промышленным транспортом, подъемными механизмами и конвейерами, где недопустимо самопроизвольное изменение логики при обрыве питания.
Автоматизация удаленных объектов и распределительных подстанций с жесткими требованиями к энергосбережению и надежности релейных схем.
