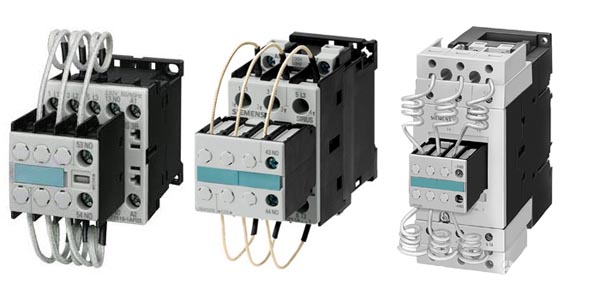

Специализированные конденсаторные контакторы Siemens SIRIUS 3RT16

Обзор

Специализированные конденсаторные контакторы SIRIUS 3RT16 от компании Siemens представляют собой узкопрофильную линейку силовых коммутационных аппаратов. Они разработаны специально для безопасного включения и отключения емкостных нагрузок — косинусных конденсаторов и конденсаторных батарей в составе промышленных установок компенсации реактивной мощности (УКРМ). Контакторы защищают электросеть предприятия и сами конденсаторы от разрушительных пусковых токов.

Особенности конструкции и модификации серии SIRIUS 3RT16

Блоки упреждающих контактов с демпфирующими резисторами: главная деталь серии — наличие вспомогательной контактной группы, которая замыкается на доли секунды раньше основных силовых контактов. Ток заряда конденсатора протекает через резисторы, эффективно сглаживая пиковый бросок.
Защита от сваривания главных контактов: благодаря гашению пускового тока резисторами, основные силовые контакты замыкаются уже в безопасном режиме, что полностью предотвращает их залипание и тепловое разрушение.
Широкий диапазон мощностей ступеней: в линейке представлены аппараты для коммутации батарей различной емкости — от небольших ступеней на 12.5 кВАр (серия 3RT1617) до мощных блоков на 25 кВАр (3RT1627) и 50 кВАр (3RT1647) при напряжении 400 В.

Преимущества использования конденсаторных контакторов SIRIUS 3RT16

Многократное увеличение срока службы конденсаторов: подавление бросков пускового тока (которые без защиты могут превышать номинальный ток в 200 раз) защищает диэлектрик конденсаторных банок от пробития и преждевременного старения.
Стабильность работы промышленной электросети: отсутствие жестких импульсных скачков тока при включении ступеней УКРМ предотвращает сбои в работе чувствительной микропроцессорной автоматики, контроллеров (ПЛК) и датчиков на предприятии.
Экономия места и готовое решение: демпфирующие резисторы жестко смонтированы на корпусе контактора в заводских условиях. Аппарат полностью готов к установке на DIN-рейку или монтажную панель без необходимости ручной сборки защитных цепей.

Область применения

Автоматические и регулируемые установки компенсации реактивной мощности (УКРМ, АКУ) низкого напряжения на промышленных объектах.
Индивидуальная компенсация реактивной мощности мощных индуктивных нагрузок (крупных асинхронных двигателей, трансформаторов).
Силовые распределительные щиты и фильтрокомпенсирующие устройства (ФКУ) на заводах, фабриках и энергоемких цехах.
