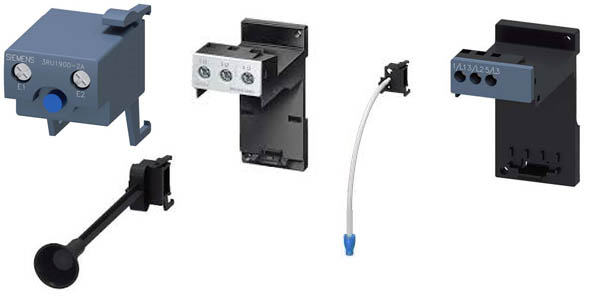

3RU19/3RU29 Принадлежности и аксессуары для реле SIRIUS 3RU

Обзор

Системные принадлежности и аксессуары SIRIUS 3RU19 и 3RU29 от компании Siemens представляют собой оригинальные монтажные и функциональные компоненты, разработанные для расширения возможностей, адаптации и технического обслуживания тепловых реле перегрузки серий 3RU21 и 3RU11. Использование оригинальных комплектующих позволяет гибко интегрировать приборы защиты в электротехнические шкафы любых конфигураций, обеспечивая максимальное удобство эксплуатации и пусконаладки.

Основные группы аксессуаров и принадлежностей серий 3RU19 / 3RU29

Адаптеры для отдельной установки (Stand-alone installation): специализированные клеммные основания (серии 3RU19..-3AA / 3RU29..-3AA), позволяющие монтировать тепловое реле независимо от контактора на стандартную 35-мм DIN-рейку или монтажную панель с помощью винтов. Разделены по типоразмерам от S00 до S3.
Дистанционные и кабельные выпуски сброса (Remote RESET): механические плунжеры, тросиковые приводы длиной 400 и 600 мм, а также электрические модули дистанционного сброса аварии (на напряжения 24...30 В, 110...127 В и 220...250 В AC/DC). Позволяют взводить реле после сработки, не открывая дверь силового шкафа.
Защитные элементы и крышки клемм (Terminal covers): прозрачные и глухие пластиковые накладки (серии 3RU29..-3BJ) для защиты силовых терминалов со стороны ввода питания или со стороны нагрузки. Обеспечивают класс защиты IP20 и предотвращают случайное прикосновение к токоведущим частям пальцами.

Преимущества использования оригинальных принадлежностей SIRIUS 3RU

100% конструктивная и механическая совместимость: все аксессуары спроектированы строго под физические габариты корпусов SIRIUS соответствующего типоразмера (S00, S0, S2, S3), что гарантирует монтаж на защелках без зазоров и люфтов.
Повышение безопасности обслуживающего персонала: использование систем дистанционного кабельного или электрического сброса RESET исключает необходимость открывания дверей главных распределительных щитов (ГРЩ) под напряжением для возврата реле в рабочее состояние.
Гибкость при проектировании щитового оборудования: адаптеры для отдельной установки позволяют физически разнести контактор и тепловое реле в разные части шкафа автоматики, если этого требуют ограничения по высоте или компоновке трасс.

Область применения

Сборка распределительных силовых шкафов, щитов управления двигателями (ШУД) и станций автоматизации с жесткими требованиями к безопасности (IP20/IP40).
Организация выносных постов управления и диспетчеризации с возможностью удаленного аппаратного сброса аварийных режимов «Перегрузка двигателя».
Модернизация и адаптация существующих фидеров защиты асинхронных двигателей при изменении внутренней топологии монтажа на DIN-рейке.
