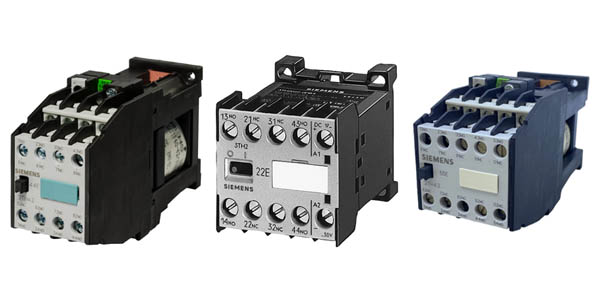

Промежуточные реле и вспомогательные контакторы Siemens 3TH

Обзор

Siemens 3TH - это серия промышленных промежуточных реле и вспомогательных контакторов (Contactor Relays), разработанных для построения логических схем управления, размножения сигналов, взаимной блокировки и коммутации слаботочных цепей автоматики. Устройства серии 3TH (включая компактные модификации 3TH2 и полноразмерные аппараты 3TH4) оснащаются исключительно сигнальными и дополнительными контактами с высокой коммутационной способностью. Они относятся к традиционному поколению оборудования Siemens (Classic Line) и заслужили репутацию эталона надежности благодаря мгновенному срабатыванию, феноменальной износостойкости контактной группы и жесткой фиксации положения контактов в процессе работы.

Особенности конструкции и модификации

Компактные реле (3TH20 / 3TH21 / 3TH22): малогабаритные вспомогательные контакторы типоразмера 00 (ширина корпуса 45 мм), имеющие 4 встроенных контакта в различных комбинациях замыкающих (NO) и размыкающих (NC) полюсов.
Специализированные исполнения (3TH27): компактные модификации реле со специфической логикой работы или встроенными элементами помехоподавления для защиты цепей электроники.
Многоконтактные аппараты (3TH42 / 3TH43): полноразмерные вспомогательные контакторы типоразмера 0, обеспечивающие одновременную коммутацию до 8 контактов (в серии 3TH42) или до 10 контактов (в серии 3TH43).
Надежные катушки управления: комплектация соленоидами под любые стандартные номиналы напряжений переменного (AC) или постоянного (DC) тока (от безопасных 24V до сетевых 220V/380V).
Принудительное руководство контактами: жесткая механическая связь между всеми полюсами гарантирует, что замыкающие и размыкающие контакты никогда не замкнутся одновременно (защита от залипания).
Удобство монтажа: поддержка быстрой установки на стандартную DIN-рейку 35 мм или жесткой фиксации винтами непосредственно на монтажную панель электрошкафа.

Преимущества использования

Высокая плотность коммутации сигналов: возможность управлять до 10 независимыми электрическими цепями с помощью всего одного сигнального реле серии 3TH43.
Абсолютная надежность контактов: специальное напыление на контактах обеспечивает уверенную коммутацию даже при минимальных токах и напряжениях, предотвращая окисление и сбои в логике.
Исключительный механический ресурс: выверенная траектория хода якоря магнитной системы гарантирует миллионы циклов срабатывания без потери точности и геометрии узлов.
Упрощение схем автоматизации: интеграция реле 3TH избавляет от необходимости прокладки сложных разветвленных кабельных трасс, локализуя логику управления внутри щита.
Безопасное гальваническое разделение: надежная изоляция между цепью катушки управления и коммутируемыми контактами защищает выходы полупроводниковых контроллеров (ПЛК).

Область применения

Шкафы автоматики и релейной защиты: размножение сигналов от датчиков положения, температурных реле и кнопок для передачи в контроллеры или другие силовые цепи.
Схемы АВР и синхронизации: организация цепей взаимной электрической блокировки мощных силовых контакторов для предотвращения встречного включения фаз.
Промышленное станкостроение: построение локальной логики управления, сигнализации состояний и аварийной блокировки металлорежущих и деревообрабатывающих станков.
Диспетчеризация и сигнализация: коммутация световых табло, звуковых сирен, мнемосхем и сигнальных ламп на пультах операторов в энергетике и ЖКХ.
Модернизация классических систем управления: плановая замена изношенных промежуточных реле в распределительных щитах действующих производственных цехов.
