Системы позиционирования в реальном времени Siemens SIMATIC RTLS

Обзор

Инновационные промышленные системы позиционирования в реальном времени Siemens SIMATIC RTLS (6GT27) предназначены для прецизионного трехмерного отслеживания перемещения объектов внутри производственных и логистических комплексов. В отличие от классических систем идентификации RFID, технология RTLS базируется на сверхширокополосной радиосвязи UWB (Ultra-Wideband) и линейно-частотно-модулированных импульсах (Chirp). Комплекс оборудования позволяет с сантиметровой точностью определять координаты транспортных средств, заготовок, роботов и персонала в режиме реального времени, обеспечивая полную прозрачность материальных потоков и бесшовную цифровизацию логистики в рамках концепции Smart Factory.

Особенности конструкции и модификации

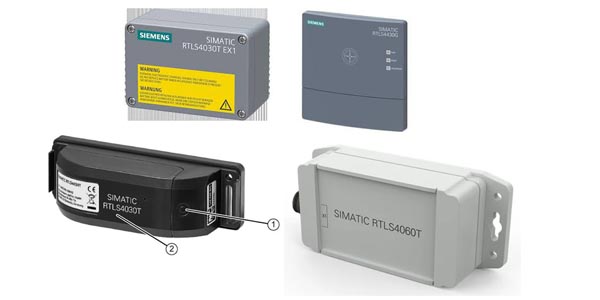

Интеллектуальные мобильные транспондеры (Метки): Носимые радиоустройства серий RTLS4030T, RTLS4060T и RTLS4083T. Модификации включают исполнение со встроенными энергоэффективными e-Ink дисплеями для динамического отображения текстовых технологических заданий непосредственно на метке, а также бескорпусные OEM-платы для интеграции в стороннее оборудование.
Стационарная базовая инфраструктура (Якоря и Шлюзы): Фиксированные сетевые устройства серий RTLS4420A/G и RTLS4430A/G с высокой степенью защиты (до IP65). Шлюзы принимают сигналы от мобильных меток, рассчитывают дистанцию по времени пролета импульса (ToF) и передают координатную сетку на сервер по сети Ethernet/PROFINET.
Специализированные антенные комплексы: Высокочастотные антенны круговой (Omni) и направленной поляризации с промышленными разъемами N-Connect и FME для стабильного радиопокрытия цехов со сложной металлической геометрией и высоким уровнем переотражений сигнала.
Адаптация под глобальные частотные стандарты: В каталоге представлены модификации устройств, сертифицированные под различные региональные стандарты частот, включая спецификации ETSI (Европа/РФ), FCC (США) и ISED / CMIIT (Азия).

Преимущества использования

Сантиметровая точность локации: Использование диапазона UWB позволяет вычислять координаты объектов с погрешностью не более 15–30 см, что недоступно для стандартных систем позиционирования на базе Wi-Fi или Bluetooth.
Полная автоматизация складского учета: Система RTLS автоматически фиксирует перемещение, въезд и выезд паллет или контейнеров из зон хранения без необходимости ручного сканирования штрихкодов или RFID-меток оператором.
Повышение безопасности персонала: Возможность программной настройки «опасных зон» вокруг работающих промышленных роботов или прессов. При пересечении человеком невидимой границы система RTLS мгновенно выдает команду на замедление или аварийный останов оборудования.
Оптимизация трафика беспилотного транспорта (AGV): Постоянный мониторинг координат автоматических погрузчиков исключает заторы на перекрестках цехов, оптимизирует маршруты движения и предотвращает столкновения.

Область применения

Автомобилестроение и тяжелое машиностроение: Сквозной мониторинг сборки автомобиля от голого шасси до выхода с конвейера, автоматическая привязка крутящих моментов умных гайковертов к конкретным координатам машины на линии.
Крупные логистические хабы и распределительные центры: Автоматический контроль работы вилочных погрузчиков, управление зонами динамического хранения и минимизация времени поиска нужного груза на мезонинах.
Авиационная и судостроительная промышленность: Трекинг перемещения сверхкрупных узлов (крыльев, секций фюзеляжа, двигателей) и координация работы сборочных бригад на огромных площадях стапелей.
Управление роботизированными пространствами: Координация флота беспилотных мобильных роботов (AMR/AGV) и их интеграция в общую ERP/MES-систему предприятия.
